汽车车身修复技术实训指导书VIP免费

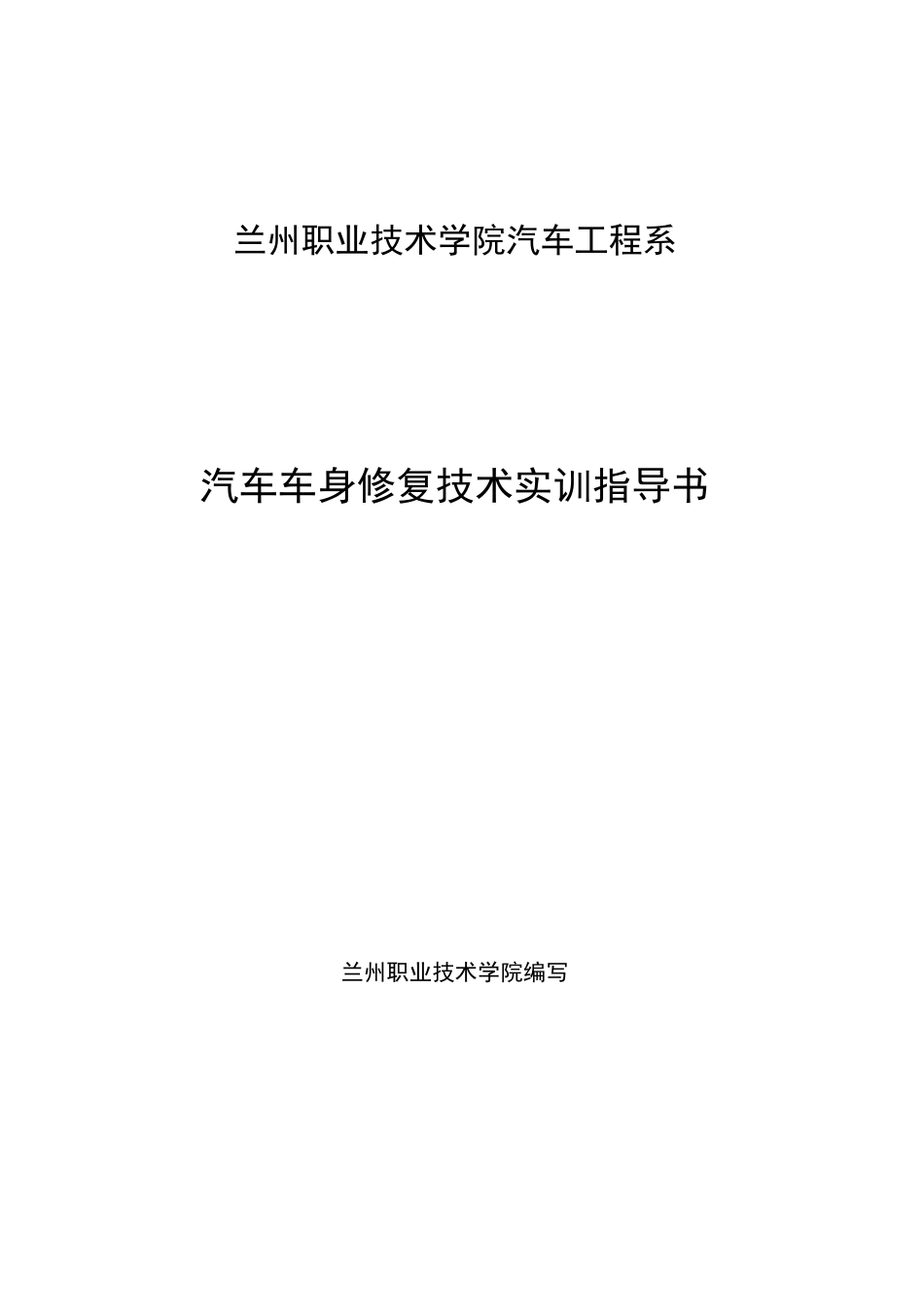

汽车车身修复技术实训指导书_第1页
1/23

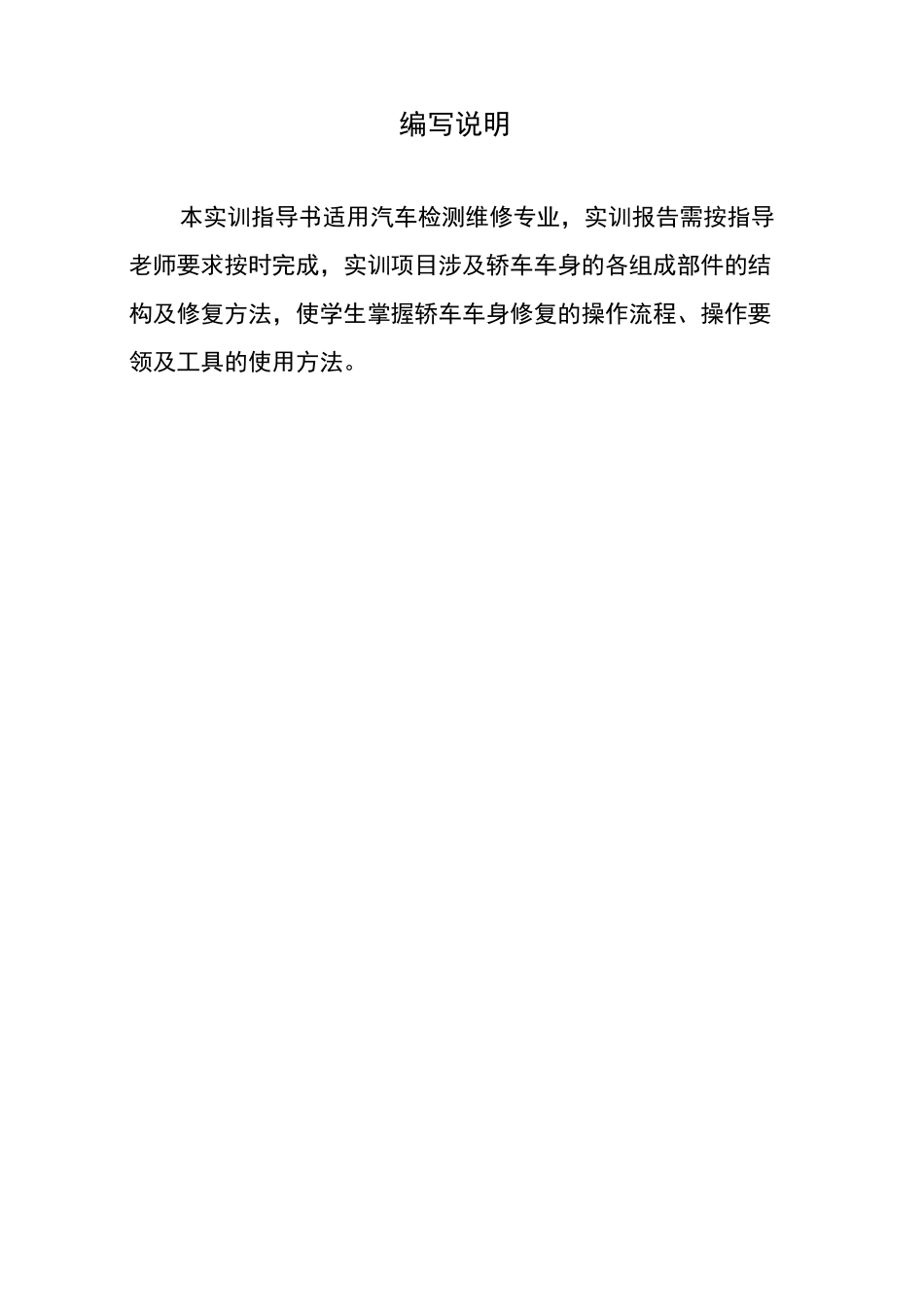

汽车车身修复技术实训指导书_第2页
2/23
汽车车身修复技术实训指导书_第3页
3/23
兰州职业技术学院汽车工程系汽车车身修复技术实训指导书兰州职业技术学院编写编写说明本实训指导书适用汽车检测维修专业,实训报告需按指导老师要求按时完成,实训项目涉及轿车车身的各组成部件的结构及修复方法,使学生掌握轿车车身修复的操作流程、操作要领及工具的使用方法。1.实训项目一汽车前维护面的修复……………………………12.实训项目二翼子板的修复……………………………33.实训项目三发动机罩的修复……………………………64.实训项目四车顶的修复……………………………95.实训项目五汽车后维护面的修复……………………………116.实训项目六侧面支柱的修复……………………………137.实训项目七门槛的修复……………………………158.实训项目八车门的修复……………………………181-实训项目一汽车前维护面的修复—、实训参考课时:4 课时二、实训目的及要求让学生了解汽车前维护面的组成及前维护面损伤的原因,掌握汽车前维护面的修复方法。三、实训条件要求简述废旧轿车、垫铁、锤子、钢丝绳。四、实训内容前维护面的修复方法:1.将一根粗细适宜的钢丝绳的一端系在前保险杠的中央凹陷处,即被撞击部位,另一端系在地桩上。2•发动汽车,缓缓倒车。(提示:若此车发动机已损坏不能发动,可用其他车辆往后拖。)3.随着钢丝绳的拉紧,被撞弯曲的保险杠便可渐渐伸直,如图 1 所示。(提示:在拖拉的同时,用锤子随时敲击保险杠弯曲部分的四周,以助伸展和定形。)如有必要,还应先拆掉发动机水箱、散热器罩及一些电器零部件,以防不必要的损坏。图 1 用撑拉法修复前围护4.大的凹陷被拉平之后,一些小的凹凸不平部分,就可以借助锤子与垫铁进行手工平整)-2-图 2 平整凹坑的方法1-中号铁锤;2-垫铁5. 当稍大些的凹坑被顶出后,尚会存在一些小的凸出点,这时可改用小号铁锤与垫铁配合,仍用上述方法进行敲击,便可将稍小的凸出部分敲平,如图 3a 所示。6. 最后将垫铁与铁锤分别从里外对准一个点,对尚存的一些凹凸点很小的部分进行敲击,矫平,使整个工件全部平整,达到理想的修复状态,如图 3b 所示。图 3 对工件进行最后平整五、实训成果让学生学会汽车前维护面的修复方法。六、实训考核标准应知:汽车前维护面的概念应会:汽车前维护面损伤的正确修复方法。指导书制(修)订负责人:张子成指导书开课单位教学主任:(b)对最后的凸点进行戯击-3-实训项目二翼子板的修复—、实训参考课时:4 课时二、实训目的及要...
