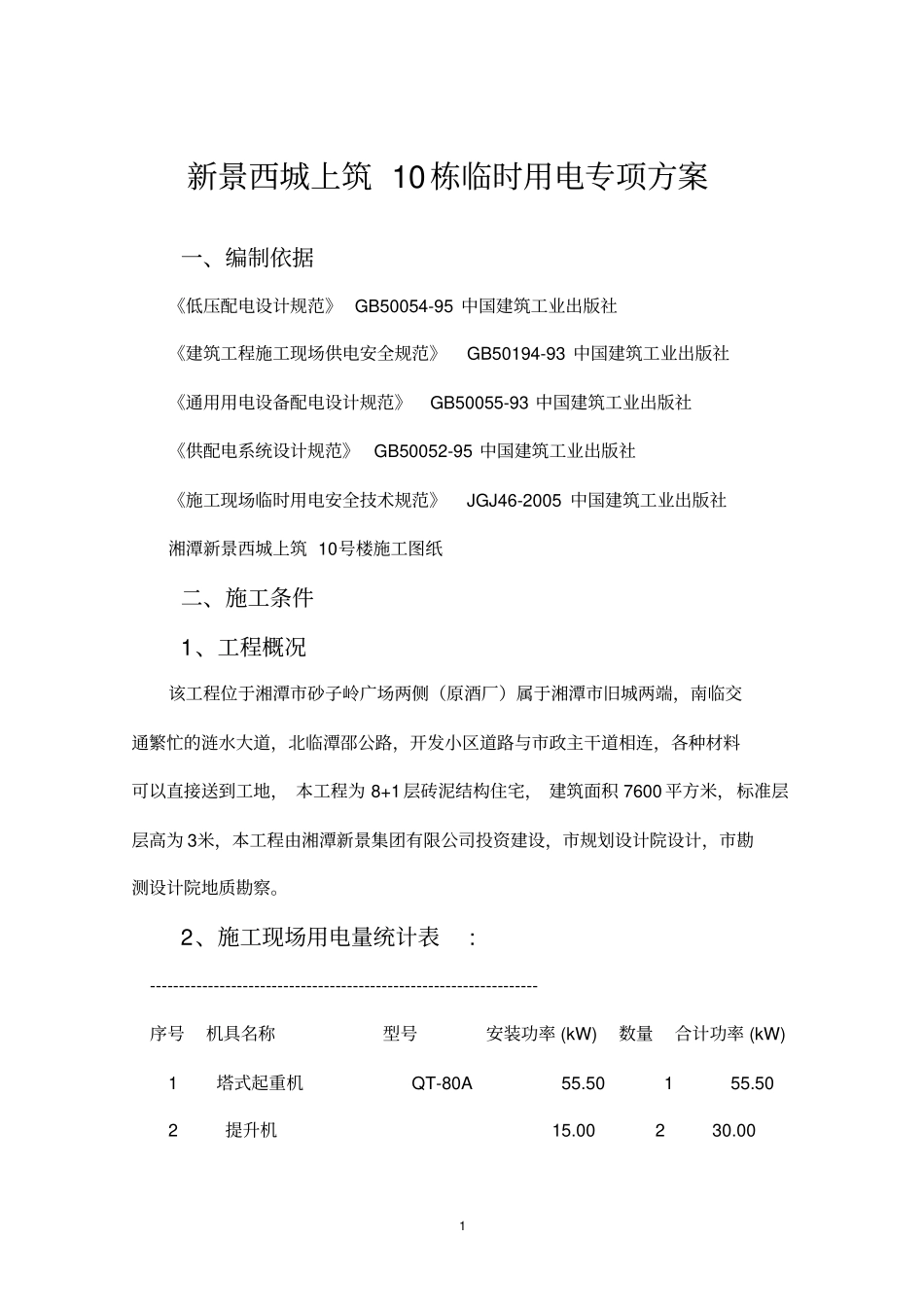

1 新景西城上筑 10栋临时用电专项方案一、编制依据《低压配电设计规范》 GB50054-95 中国建筑工业出版社《建筑工程施工现场供电安全规范》GB50194-93 中国建筑工业出版社《通用用电设备配电设计规范》GB50055-93 中国建筑工业出版社《供配电系统设计规范》GB50052-95 中国建筑工业出版社《施工现场临时用电安全技术规范》JGJ46-2005 中国建筑工业出版社湘潭新景西城上筑 10号楼施工图纸二、施工条件1、工程概况该工程位于湘潭市砂子岭广场两侧（原酒厂）属于湘潭市旧城两端，南临交通繁忙的涟水大道，北临潭邵公路，开发小区道路与市政主干道相连，各种材料可以直接送到工地， 本工程为 8+1层砖泥结构住宅， 建筑面积 7600 平方米，标准层层高为 3米，本工程由湘潭新景集团有限公司投资建设，市规划设计院设计，市勘测设计院地质勘察。2、施工现场用电量统计表: ------------------------------------------------------------------- 序号机具名称型号安装功率 (kW) 数量合计功率 (kW) 1 塔式起重机QT-80A 55.50 1 55.50 2 提升机15.00 2 30.00 2 3 灰浆搅拌机3.00 2 6.00 4 325~400 混凝土搅拌机5.50 1 5.50 5 钢筋切断机GJ-40 7.00 1 7.00 6 钢筋调直机GJ4-14/4 9.00 1 9.00 7 钢筋弯曲机GJ7-40 2.80 1 2.80 8 木工圆据机3.00 1 3.00 9 木工平刨床2.80 1 2.80 10 插入式振动器2.2 2 4.4 11 平板式振动器2.2 2 4.4 12 照明3.50 2 7.00 ------------------------------------------------------------------- 三、设计内容和步骤1、现场勘探及初步设计 : (1)本工程所在施工现场范围内无各种埋地管线。(2)现场采用 380V 低压供电， 设一配电总箱， 内有计量设备， 采用TN-S 系统供电。(3)根据施工现场用电设备布置情况，采用导线穿钢管埋地敷设，布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，两极防护。(4)按照《 JGJ46-2005 》规定制定施工组织设计，接地电阻R≤4Ω 。2、确定用电负荷 : 有功功率计算： Pjs=Kx · Σpe 3 无功功率计算： Qjs=Pjs ·tgΦ视功率计算： Sjs= √Pjs2+Qjs2 总有功功率计算： Pjz=kx · ΣPjsn 总无功功率计算： Qjz=Pjz ·tgΦ总视功率计算： Sjz=√Pjs2+Qjs2 Pjs--- 用电设备组的有功计算负荷，kw SJs--- 用电设备组的无功计算负荷，kvar SJs--- 用电设备组的视在计算负荷，...
