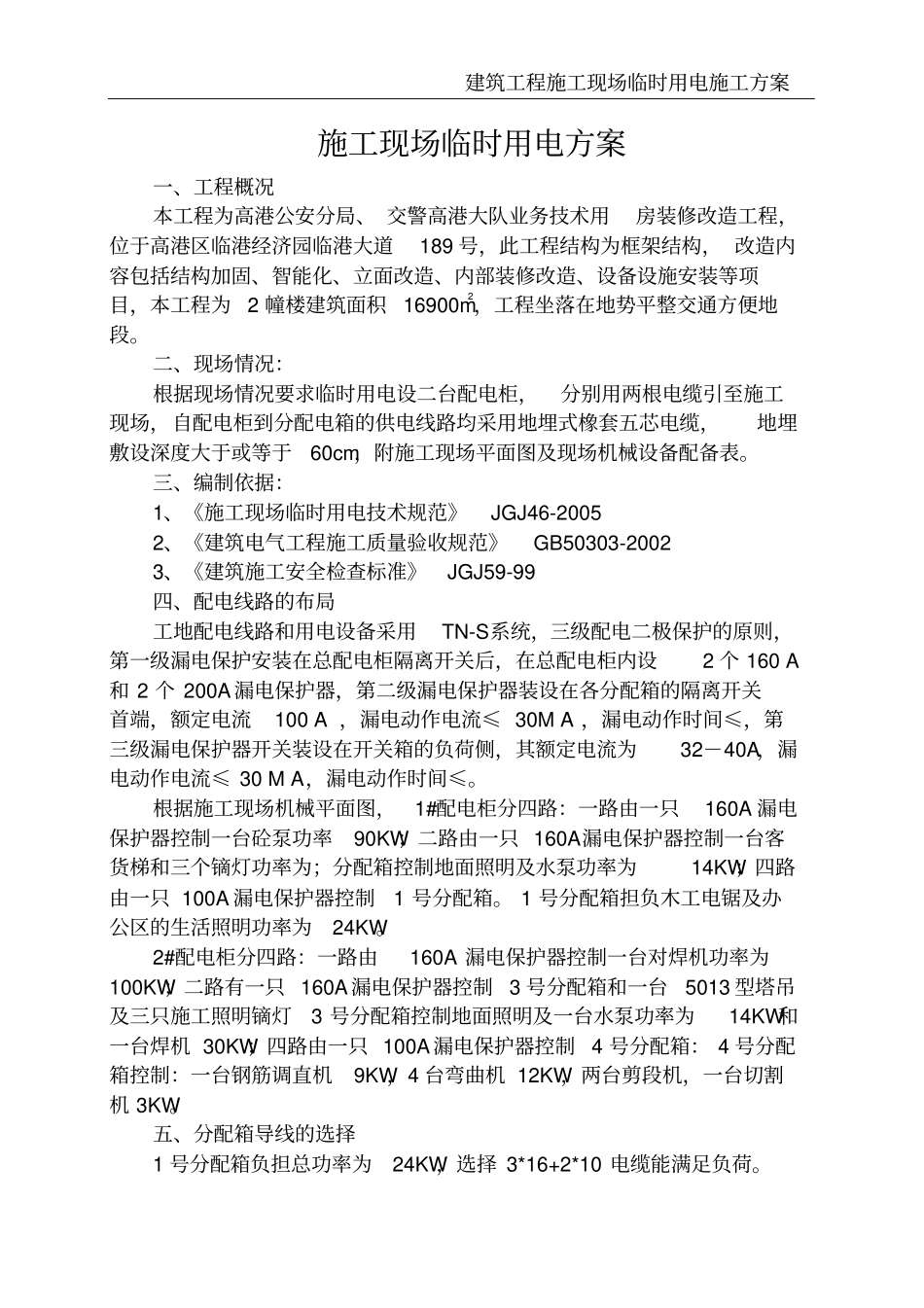

建筑工程施工现场临时用电施工方案xxx 有 限 公 司建 筑 工 程 施 工 现 场 临 时 用 电 施 工 方 案文件编号：受控状态：分 发 号：修订次数：第1.0 次更改持 有 者：批 准审 核制 定建筑工程施工现场临时用电施工方案施工现场临时用电方案一、工程概况本工程为高港公安分局、 交警高港大队业务技术用房装修改造工程，位于高港区临港经济园临港大道189 号，此工程结构为框架结构， 改造内容包括结构加固、智能化、立面改造、内部装修改造、设备设施安装等项目，本工程为2 幢楼建筑面积16900m2，工程坐落在地势平整交通方便地段。二、现场情况：根据现场情况要求临时用电设二台配电柜，分别用两根电缆引至施工现场，自配电柜到分配电箱的供电线路均采用地埋式橡套五芯电缆，地埋敷设深度大于或等于60cm，附施工现场平面图及现场机械设备配备表。三、编制依据：1、《施工现场临时用电技术规范》JGJ46-20052、《建筑电气工程施工质量验收规范》GB50303-20023、《建筑施工安全检查标准》JGJ59-99四、配电线路的布局工地配电线路和用电设备采用TN-S系统，三级配电二极保护的原则，第一级漏电保护安装在总配电柜隔离开关后，在总配电柜内设2 个 160 A 和 2 个 200A漏电保护器，第二级漏电保护器装设在各分配箱的隔离开关首端，额定电流100 A ，漏电动作电流≤ 30M A ，漏电动作时间≤，第三级漏电保护器开关装设在开关箱的负荷侧，其额定电流为32－40A，漏电动作电流≤ 30 M A，漏电动作时间≤。根据施工现场机械平面图，1#配电柜分四路：一路由一只160A 漏电保护器控制一台砼泵功率90KW；二路由一只 160A漏电保护器控制一台客货梯和三个镝灯功率为；分配箱控制地面照明及水泵功率为14KW；四路由一只 100A 漏电保护器控制1 号分配箱。 1 号分配箱担负木工电锯及办公区的生活照明功率为24KW。2#配电柜分四路：一路由160A 漏电保护器控制一台对焊机功率为100KW；二路有一只 160A漏电保护器控制3 号分配箱和一台5013 型塔吊及三只施工照明镝灯3 号分配箱控制地面照明及一台水泵功率为14KW和一台焊机 30KW；四路由一只 100A漏电保护器控制4 号分配箱： 4 号分配箱控制：一台钢筋调直机9KW，4 台弯曲机 12KW，两台剪段机，一台切割机 3KW。五、分配箱导线的选择1 号分配箱负担总功率为24KW，选择 3*16+2*10 电缆能满足负荷。建筑工程施工现场临时用电施工方案2 号分配箱负担总功率为1...
