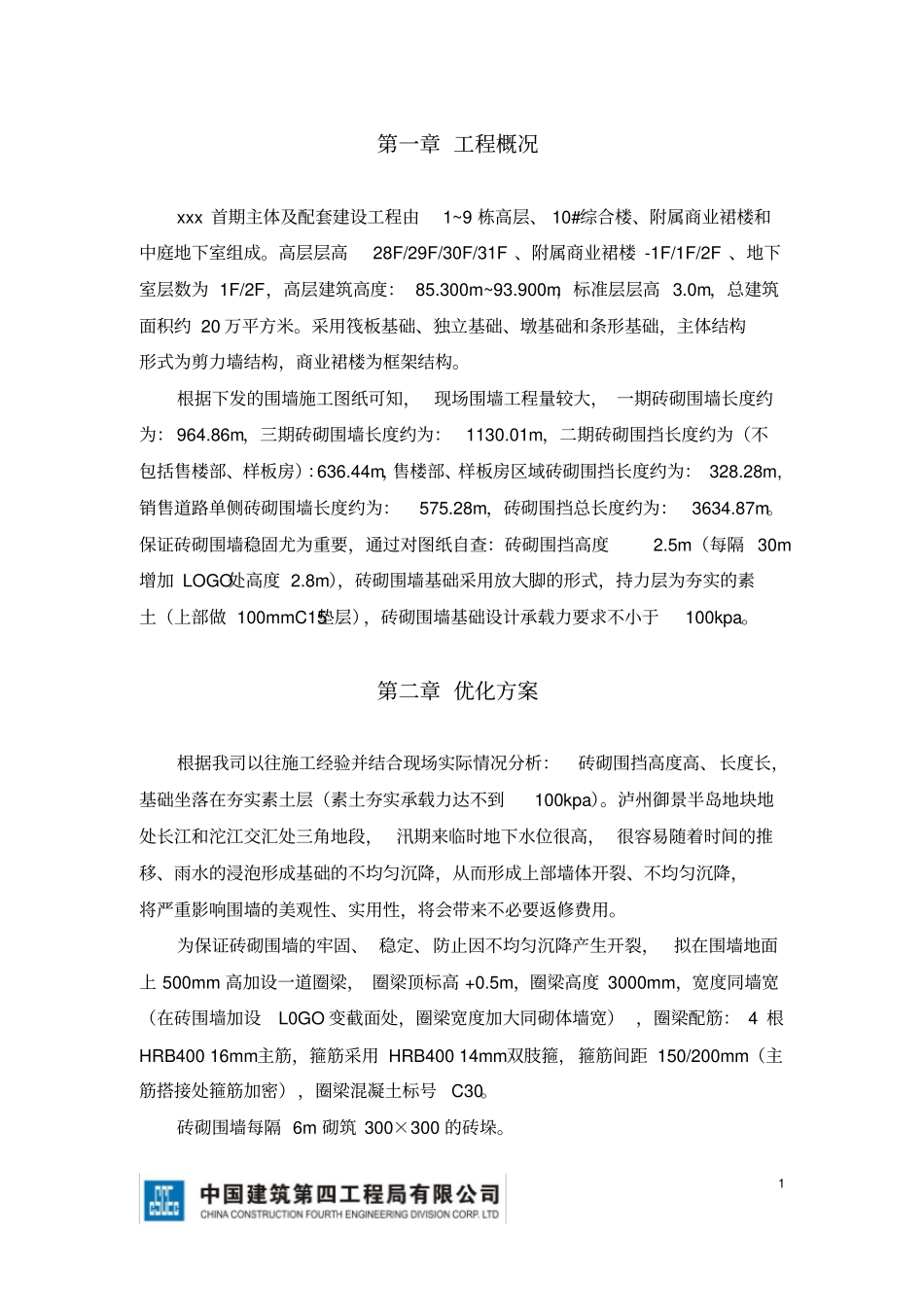

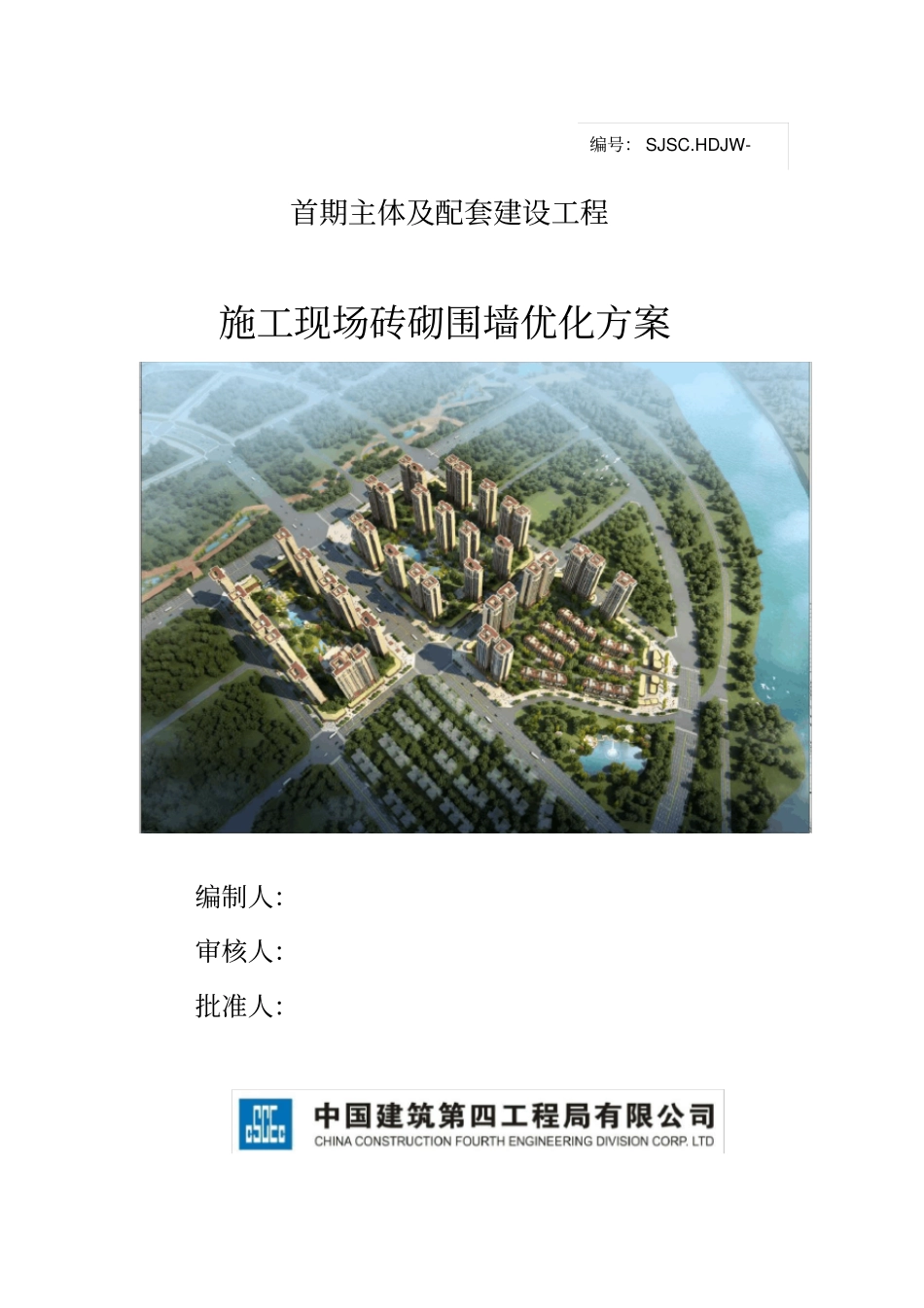

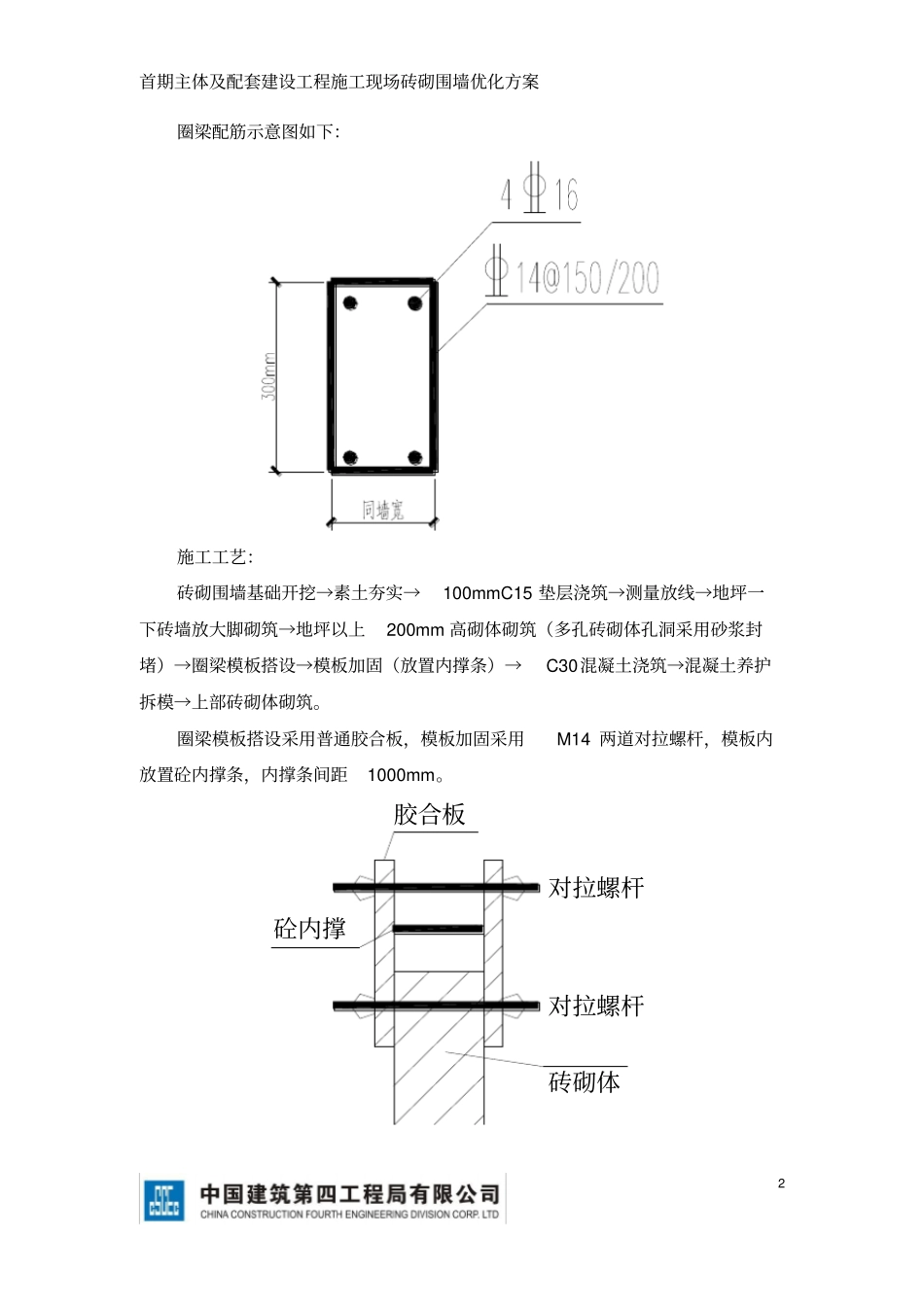

首期主体及配套建设工程施工现场砖砌围墙优化方案编制人：审核人：批准人：编号： SJSC.HDJW- 1 第一章 工程概况xxx 首期主体及配套建设工程由1~9 栋高层、 10#综合楼、附属商业裙楼和中庭地下室组成。高层层高28F/29F/30F/31F 、附属商业裙楼 -1F/1F/2F 、地下室层数为 1F/2F，高层建筑高度： 85.300m~93.900m，标准层层高 3.0m，总建筑面积约 20 万平方米。采用筏板基础、独立基础、墩基础和条形基础，主体结构形式为剪力墙结构，商业裙楼为框架结构。根据下发的围墙施工图纸可知， 现场围墙工程量较大， 一期砖砌围墙长度约为： 964.86m，三期砖砌围墙长度约为：1130.01m，二期砖砌围挡长度约为（不包括售楼部、样板房）：636.44m，售楼部、样板房区域砖砌围挡长度约为： 328.28m,销售道路单侧砖砌围墙长度约为：575.28m，砖砌围挡总长度约为：3634.87m。保证砖砌围墙稳固尤为重要，通过对图纸自查：砖砌围挡高度2.5m（每隔 30m增加 LOGO处高度 2.8m），砖砌围墙基础采用放大脚的形式，持力层为夯实的素土（上部做 100mmC15垫层），砖砌围墙基础设计承载力要求不小于100kpa。第二章 优化方案根据我司以往施工经验并结合现场实际情况分析：砖砌围挡高度高、长度长，基础坐落在夯实素土层（素土夯实承载力达不到100kpa）。泸州御景半岛地块地处长江和沱江交汇处三角地段， 汛期来临时地下水位很高， 很容易随着时间的推移、雨水的浸泡形成基础的不均匀沉降，从而形成上部墙体开裂、不均匀沉降，将严重影响围墙的美观性、实用性，将会带来不必要返修费用。为保证砖砌围墙的牢固、 稳定、防止因不均匀沉降产生开裂，拟在围墙地面上 500mm 高加设一道圈梁， 圈梁顶标高 +0.5m，圈梁高度 3000mm，宽度同墙宽（在砖围墙加设L0GO 变截面处，圈梁宽度加大同砌体墙宽） ，圈梁配筋： 4 根HRB400 16mm主筋，箍筋采用 HRB400 14mm双肢箍，箍筋间距 150/200mm（主筋搭接处箍筋加密），圈梁混凝土标号C30。砖砌围墙每隔 6m 砌筑 300×300 的砖垛。首期主体及配套建设工程施工现场砖砌围墙优化方案2 圈梁配筋示意图如下：施工工艺：砖砌围墙基础开挖→素土夯实→100mmC15 垫层浇筑→测量放线→地坪一下砖墙放大脚砌筑→地坪以上200mm 高砌体砌筑（多孔砖砌体孔洞采用砂浆封堵）→圈梁模板搭设→模板加固（放置内撑条）→C30混凝土浇筑→混凝土养护拆模→上部砖砌体砌筑。圈梁模板搭设采用普通胶合板，模板加固采用M14 两道对拉螺杆，模板内放置砼内撑条，内撑条间距1000mm。对拉螺杆对拉螺杆砼内撑胶合板砖砌体
