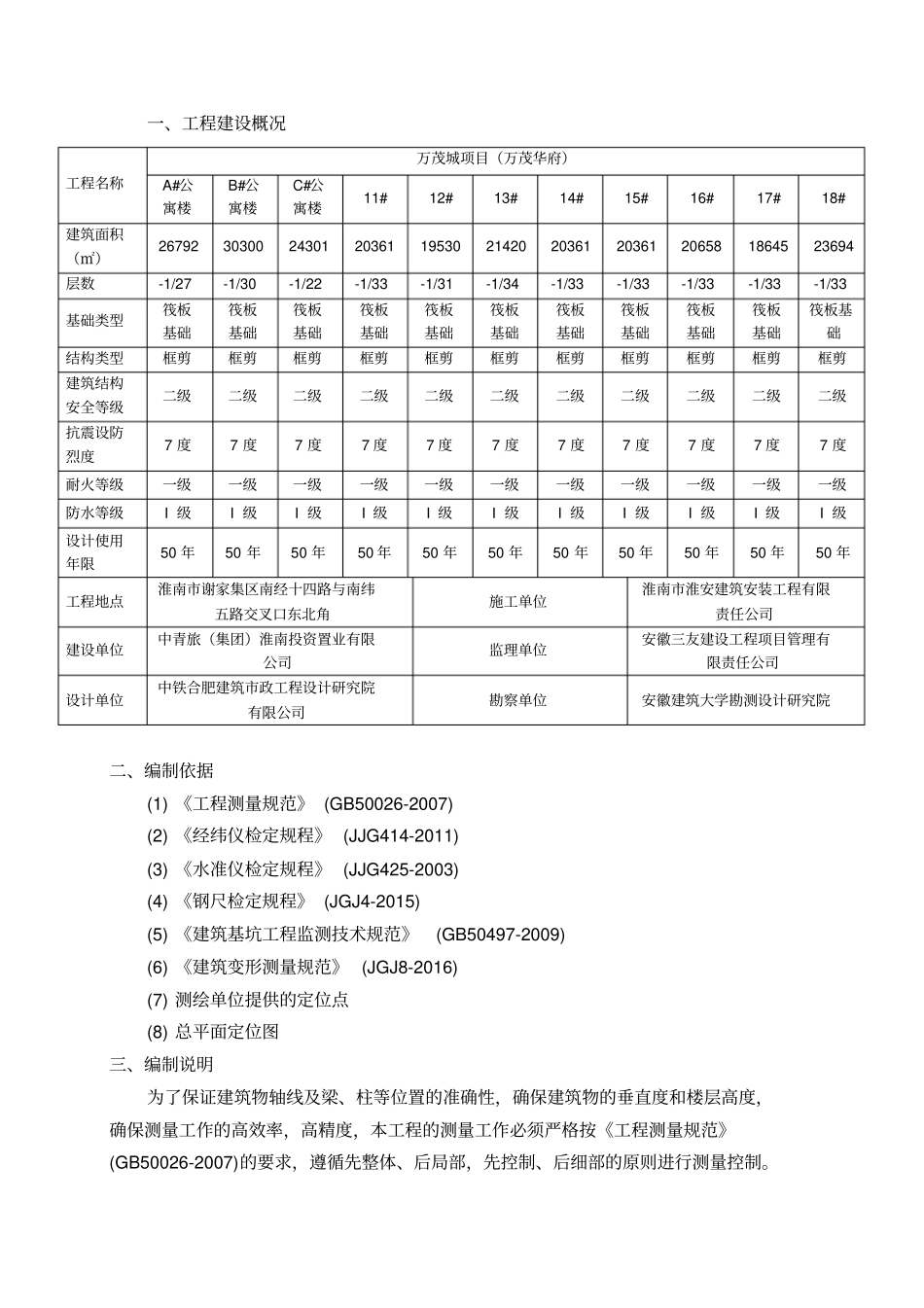

一、工程建设概况工程名称万茂城项目（万茂华府）A#公寓楼B#公寓楼C#公寓楼11# 12# 13# 14# 15# 16# 17# 18# 建筑面积（㎡）26792 30300 24301 20361 19530 21420 20361 20361 20658 18645 23694 层数-1/27 -1/30 -1/22 -1/33 -1/31 -1/34 -1/33 -1/33 -1/33 -1/33 -1/33 基础类型筏板基础筏板基础筏板基础筏板基础筏板基础筏板基础筏板基础筏板基础筏板基础筏板基础筏板基础结构类型框剪框剪框剪框剪框剪框剪框剪框剪框剪框剪框剪建筑结构安全等级二级二级二级二级二级二级二级二级二级二级二级抗震设防烈度7 度7 度7 度7 度7 度7 度7 度7 度7 度7 度7 度耐火等级一级一级一级一级一级一级一级一级一级一级一级防水等级I 级I 级I 级I 级I 级I 级I 级I 级I 级I 级I 级设计使用年限50 年50 年50 年50 年50 年50 年50 年50 年50 年50 年50 年工程地点淮南市谢家集区南经十四路与南纬五路交叉口东北角施工单位淮南市淮安建筑安装工程有限责任公司建设单位中青旅（集团）淮南投资置业有限公司监理单位安徽三友建设工程项目管理有限责任公司设计单位中铁合肥建筑市政工程设计研究院有限公司勘察单位安徽建筑大学勘测设计研究院二、编制依据(1) 《工程测量规范》 (GB50026-2007) (2) 《经纬仪检定规程》 (JJG414-2011) (3) 《水准仪检定规程》 (JJG425-2003) (4) 《钢尺检定规程》 (JGJ4-2015) (5) 《建筑基坑工程监测技术规范》(GB50497-2009) (6) 《建筑变形测量规范》 (JGJ8-2016) (7) 测绘单位提供的定位点(8) 总平面定位图三、编制说明为了保证建筑物轴线及梁、柱等位置的准确性，确保建筑物的垂直度和楼层高度，确保测量工作的高效率，高精度，本工程的测量工作必须严格按《工程测量规范》(GB50026-2007)的要求，遵循先整体、后局部，先控制、后细部的原则进行测量控制。高程控制网采用分级布网的原则，先高精度、后低精度。首级控制采用国家四等水准测量，闭合水准线路，作为工程测量的依据；沉降观测水准基点联测采用国家二等水准测量，闭合水准线路，作为沉降观测的依据；沉降观测采用国家三等水准测量，符合水准线路。四、本工程测量的技术特征本工程为高层建筑，最高楼层为34 层，所以建筑物垂直度的控制是至关重要的。本工程占地面积大，而基坑周边场地狭窄，标高高差大，给平面控制网的布设及控制点的保护造成较大困难。五、施工准备1、人员培训施工前...
