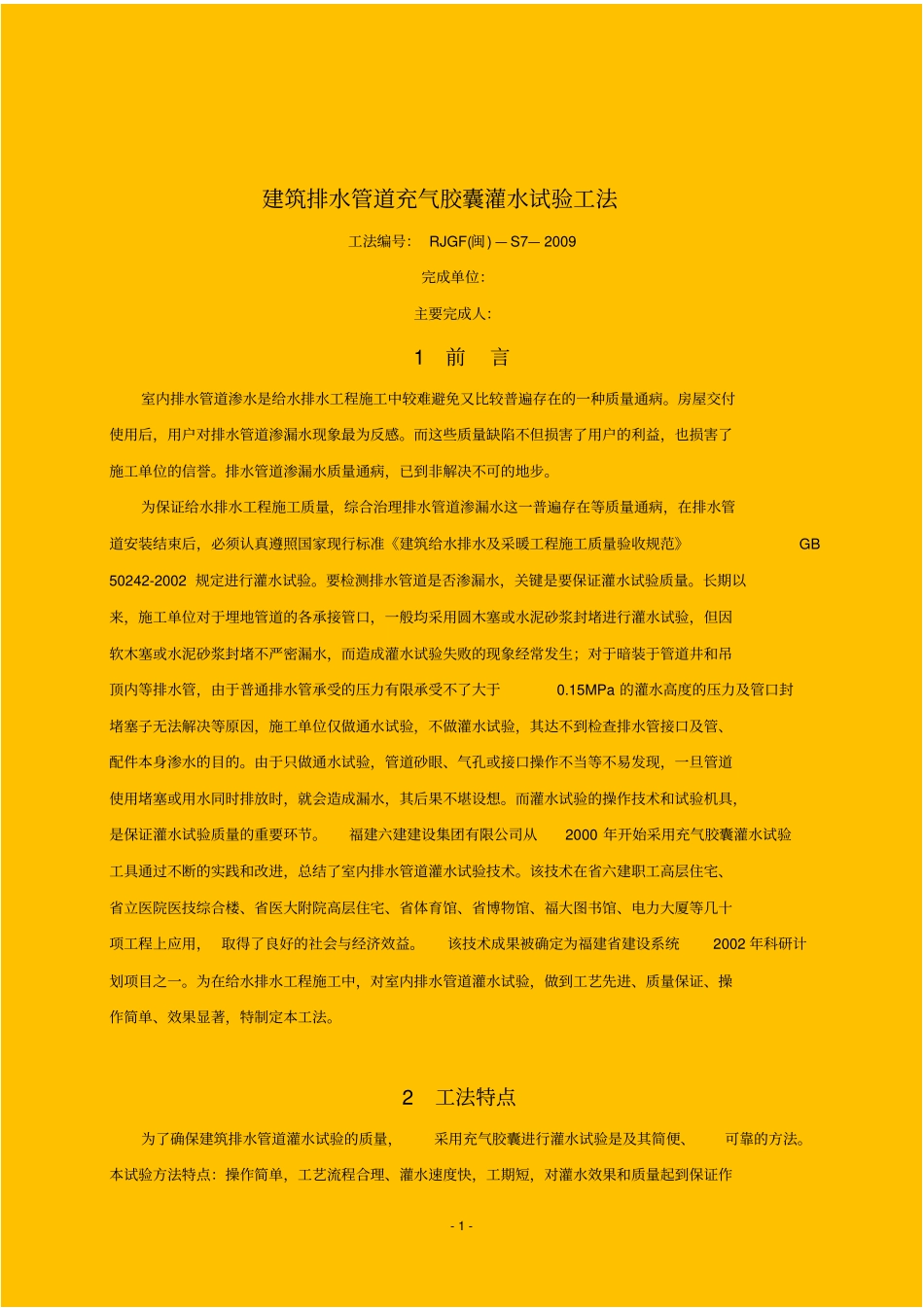

- 1 - 建筑排水管道充气胶囊灌水试验工法工法编号: RJGF(闽) — S7— 2009 完成单位:主要完成人:1 前言室内排水管道渗水是给水排水工程施工中较难避免又比较普遍存在的一种质量通病。房屋交付使用后,用户对排水管道渗漏水现象最为反感。而这些质量缺陷不但损害了用户的利益,也损害了施工单位的信誉。排水管道渗漏水质量通病,已到非解决不可的地步。为保证给水排水工程施工质量,综合治理排水管道渗漏水这一普遍存在等质量通病,在排水管道安装结束后,必须认真遵照国家现行标准《建筑给水排水及采暖工程施工质量验收规范》GB 50242-2002 规定进行灌水试验。要检测排水管道是否渗漏水,关键是要保证灌水试验质量。长期以来,施工单位对于埋地管道的各承接管口,一般均采用圆木塞或水泥砂浆封堵进行灌水试验,但因软木塞或水泥砂浆封堵不严密漏水,而造成灌水试验失败的现象经常发生;对于暗装于管道井和吊顶内等排水管,由于普通排水管承受的压力有限承受不了大于0.15MPa 的灌水高度的压力及管口封堵塞子无法解决等原因,施工单位仅做通水试验,不做灌水试验,其达不到检查排水管接口及管、配件本身渗水的目的。由于只做通水试验,管道砂眼、气孔或接口操作不当等不易发现,一旦管道使用堵塞或用水同时排放时,就会造成漏水,其后果不堪设想。而灌水试验的操作技术和试验机具,是保证灌水试验质量的重要环节。福建六建建设集团有限公司从2000 年开始采用充气胶囊灌水试验工具通过不断的实践和改进,总结了室内排水管道灌水试验技术。该技术在省六建职工高层住宅、省立医院医技综合楼、省医大附院高层住宅、省体育馆、省博物馆、福大图书馆、电力大厦等几十项工程上应用, 取得了良好的社会与经济效益。该技术成果被确定为福建省建设系统2002 年科研计划项目之一。为在给水排水工程施工中,对室内排水管道灌水试验,做到工艺先进、质量保证、操作简单、效果显著,特制定本工法。2 工法特点为了确保建筑排水管道灌水试验的质量,采用充气胶囊进行灌水试验是及其简便、可靠的方法。本试验方法特点:操作简单,工艺流程合理、灌水速度快,工期短,对灌水效果和质量起到保证作- 2 - 用,符合质量判定要求、效果明显,使用成本低廉。3 适用范围3.0.1适用于 DN50、 DN75、DN100、DN125、DN150、DN200等六种管径排水铸铁管(如柔性抗震排水铸铁管等) 及 De50、De75、De90、De110、De125、De160、De200等七种管径的普通塑料排...
