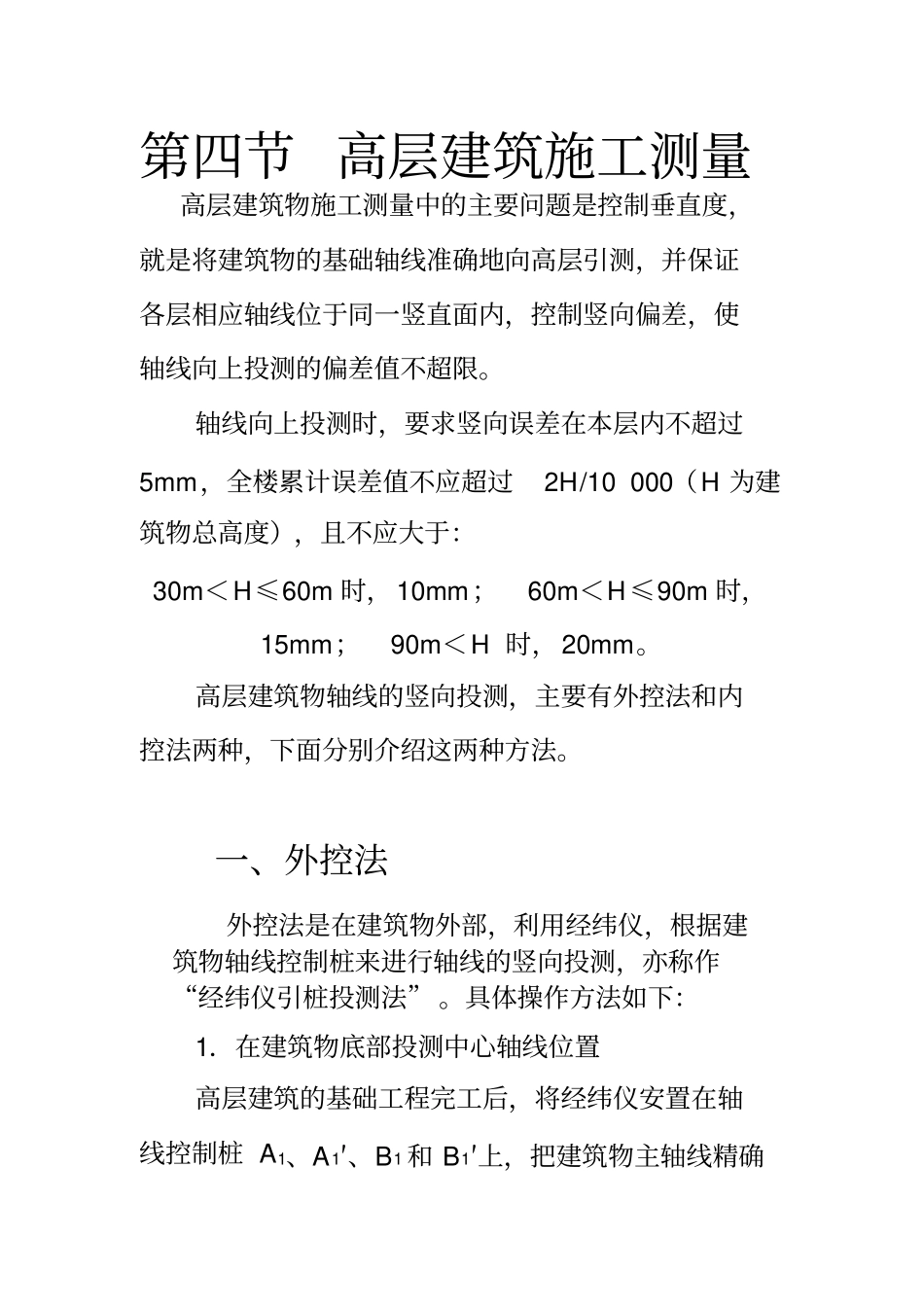

第四节 高层建筑施工测量高层建筑物施工测量中的主要问题是控制垂直度，就是将建筑物的基础轴线准确地向高层引测，并保证各层相应轴线位于同一竖直面内，控制竖向偏差，使轴线向上投测的偏差值不超限。轴线向上投测时，要求竖向误差在本层内不超过5mm，全楼累计误差值不应超过2H/10 000（H 为建筑物总高度），且不应大于：30m＜H≤60m 时，10mm；60m＜H≤90m 时，15mm；90m＜H 时，20mm。高层建筑物轴线的竖向投测，主要有外控法和内控法两种，下面分别介绍这两种方法。一、外控法外控法是在建筑物外部，利用经纬仪，根据建筑物轴线控制桩来进行轴线的竖向投测，亦称作“经纬仪引桩投测法” 。具体操作方法如下：1．在建筑物底部投测中心轴线位置高层建筑的基础工程完工后，将经纬仪安置在轴线控制桩 A1、A1′、B1 和 B1′上，把建筑物主轴线精确地投测到建筑物的底部，并设立标志，如图11-18 中的 a1、a1′、b1 和 b1′，以供下一步施工与向上投测之用。A1 B1 A1′B1′a1′b1′a2′b2′a1 b1 a2 b2 O1 O2 图 11-18 经纬仪投测中心轴线2．向上投测中心线随着建筑物不断升高，要逐层将轴线向上传递，如图 11-18所示，将经纬仪安置在中心轴线控制桩A1、A1′、B1 和 B1′上，严格整平仪器，用望远镜瞄准建筑物底部已标出的轴线a1、a1′、b1 和 b1′点，用盘左和盘右分别向上投测到每层楼板上，并取其中点作为该层中心轴线的投影点，如图11-18 中的 a2、a2′、b2 和b2′。3．增设轴线引桩当楼房逐渐增高，而轴线控制桩距建筑物又较近时，望远镜的仰角较大，操作不便，投测精度也会降低。为此，要将原中心轴线控制桩引测到更远的安全地方，或者附近大楼的屋面。O30 O10 O1 a30 a30′a10 a1 A1 A2 a10′a1′A1′A2′图 11-19 经纬仪引桩投测具体作法是：将经纬仪安置在已经投测上去的较高层（如第十层）楼面轴线a10a10′上，如图 11-19 所示，瞄准地面上原有的轴线控制桩A1 和 A1′点，用盘左、盘右分中投点法，将轴线延长到远处A2 和 A2′点，并用标志固定其位置， A2、A2′即为新投测的 A1A1′轴控制桩。更高各层的中心轴线，可将经纬仪安置在新的引桩上，按上述方法继续进行投测。二、内控法内控法是在建筑物内± 0 平面设置轴线控制点，并预埋标志，以后在各层楼板相应位置上预留200mm×200 mm 的传递孔，在轴线控制点上直接采用吊线坠法或激光铅垂仪法，通过预留孔将其点位垂直投测到任一楼...
