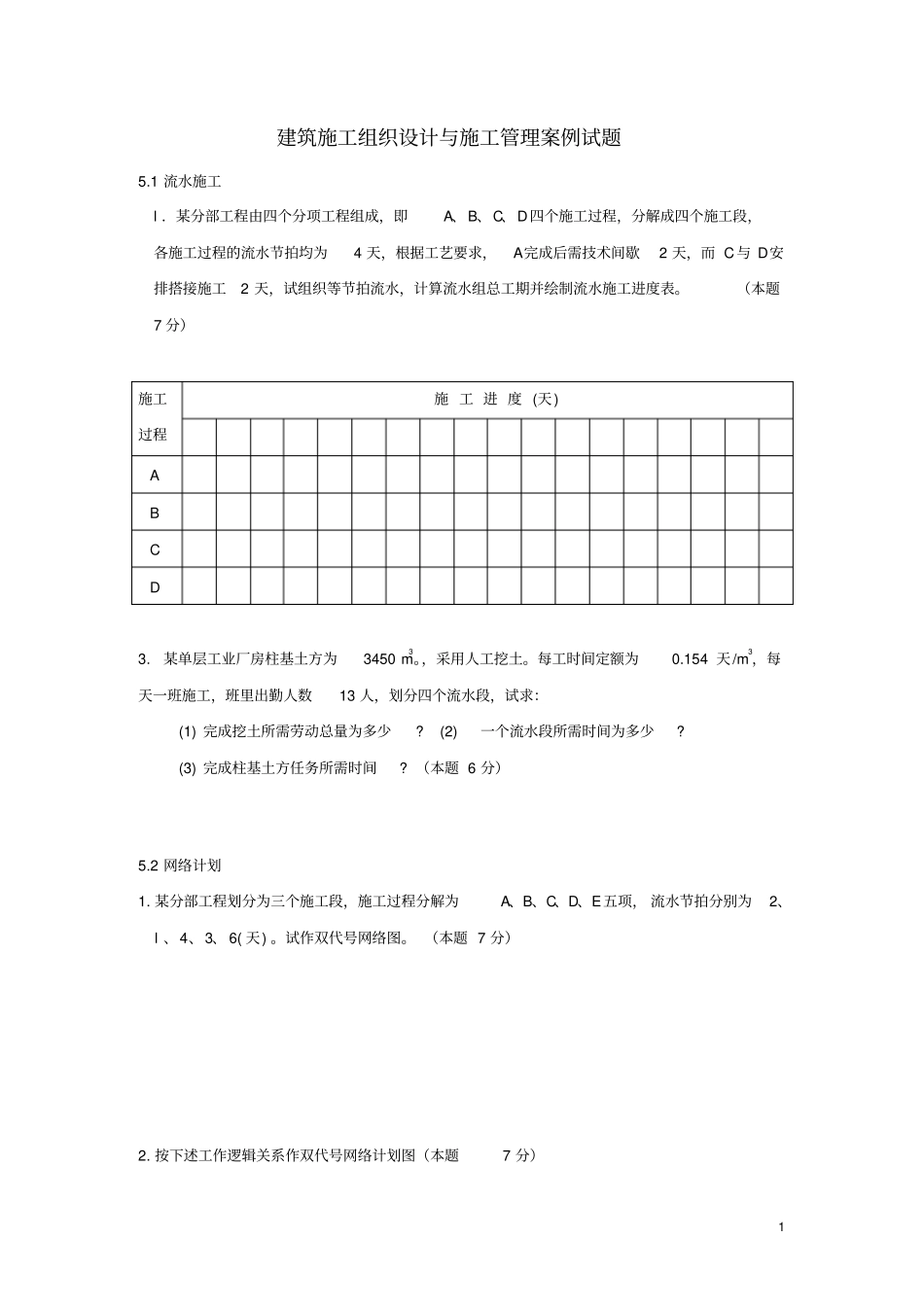

1 建筑施工组织设计与施工管理案例试题5.1 流水施工l ．某分部工程由四个分项工程组成，即A、B、C、D四个施工过程，分解成四个施工段，各施工过程的流水节拍均为4 天，根据工艺要求，A完成后需技术间歇2 天，而 C与 D安排搭接施工2 天，试组织等节拍流水，计算流水组总工期并绘制流水施工进度表。（本题7 分）施工过程施 工 进 度 (天) A B C D 3. 某单层工业厂房柱基土方为3450 m3。，采用人工挖土。每工时间定额为0.154 天/m3，每天一班施工，班里出勤人数13 人，划分四个流水段，试求：(1) 完成挖土所需劳动总量为多少? (2)一个流水段所需时间为多少? (3) 完成柱基土方任务所需时间? （本题 6 分）5.2 网络计划1. 某分部工程划分为三个施工段，施工过程分解为A、B、C、D、E五项， 流水节拍分别为2、l 、4、3、 6( 天) 。试作双代号网络图。 （本题 7 分）2. 按下述工作逻辑关系作双代号网络计划图（本题7 分）2 工作名称紧前工作紧后工作延续时间 A ——D 4 B ——E 6 C ---- E,H 4 D A F,G 6 E B,C G 4 F D ---- 12 G D, E ---- 7 H C ---- 8 2. 某工程由 8 项工作组成， 各项工作之间相互制约、相互依赖关系如表所示。试绘制单代号网络图。（本题 6 分）工作名称紧前工作持续时间 工作名称 紧前工作持续时间A B C D --- A A B、C 3 2 5 4 E F G H C D E、D F、G 2 3 5 2 1、A、B 无紧前工作；C 紧前工作为A；D 紧前工作为A 、B；E 紧前工作为C；F 紧前工作为 D、E；H 紧前工作为E。试作成单代号网络图。2、A 无紧前工作；B 紧前工作为A；C、D、E 紧前工作为B；F 紧前工作为C、D；G 紧前工作为C、E；H 紧前工作为F、G。试作成单代号网络图。3、A 、B、C、D 无紧前工作；E 紧前工作为A、B；F 紧前工作为B、C；G 紧前工作为C、D；H 紧前工作为E、F、G；I 紧前工作为H。试作成单代号网络图。4、A 无紧前工作；B、C 紧前工作为A； D 紧前工作为B； E、F 紧前工作为B、C；G 紧前工作为D；H 紧前工作为D、 E； I 紧前工作为F、G、H。试作成单代号网络图。*5 、某施工项目由八项工作组成，A 为第一项工作，持续时间为4（天）；D和 E 持续时间3 分别为 3（天）和5（天），两者在C后开始； B、C持续时间分别为6（天）和3（天），紧随 A 后同时开始； G工作持续时间为8（天），它在 E、F 结束...
