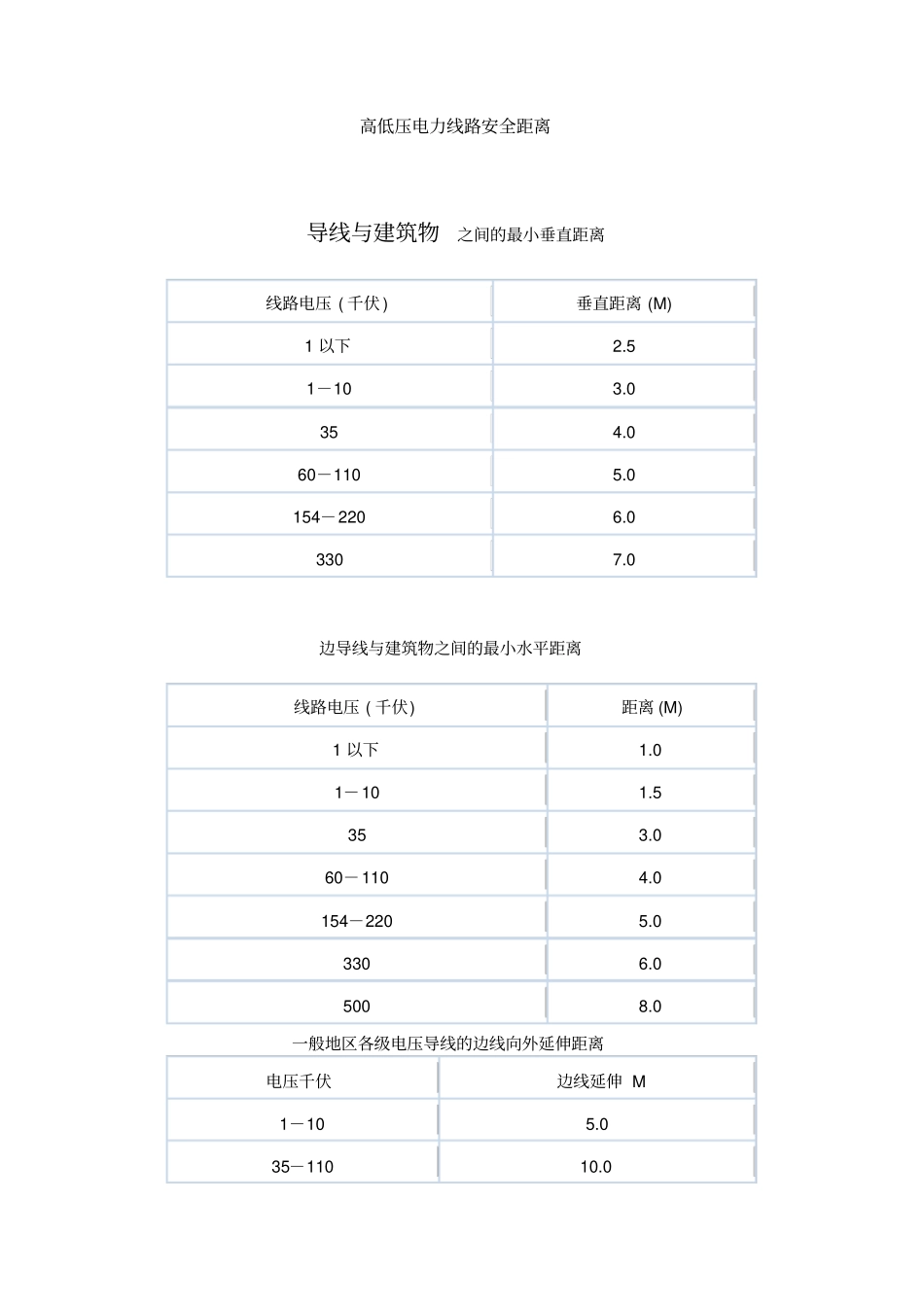

高低压电力线路安全距离导线与建筑物之间的最小垂直距离线路电压 ( 千伏 ) 垂直距离 (M) 1 以下2.5 1－10 3.0 35 4.0 60－110 5.0 154－220 6.0 330 7.0 边导线与建筑物之间的最小水平距离线路电压 ( 千伏) 距离 (M) 1 以下1.0 1－10 1.5 35 3.0 60－110 4.0 154－220 5.0 330 6.0 500 8.0 一般地区各级电压导线的边线向外延伸距离电压千伏边线延伸 M 1－10 5.0 35－110 10.0 154－330 15.0 500 20.0 导线与地面 (或水面 ) 的最小垂直距离 ?M 线路经过地区线路额定电压（千伏）1 以下1―1035 居民区6.0 6.5 7.0 非居民区5.0 5.5 6.0 交通困难地区4.0 4.5 5.0 高低压电力线路与地面的安全距离依据：《 110～500kV 架空电力线路施工及验收规范》与树木间 :10kV---1.5 m。 35kV---3.5 m。 110kV---4.0 m。 220kV---5.0 m。这是在 “最大计算风偏 ”情况下的最小水平距离。相关规范一、 ?城市工程管线综合规划规范（GB50289-98）?,是由国家建设部与国家技术监督局联合发布的强制性国家标准,是为合理利用城市用地 ,统筹安排工程管线在城市的地上和地下空间位置,协调工程管线之间以及城市工程管线与其他各项工程之间的联系 ,并为工程管线规划设计和规划管理提供依据而制定的。其中对小于或等于110KV 架空电力线路边导线（考虑最大风偏后）与道路（路缘石）之间的最小水平净距要求均为0.5M。对小于或等于 110KV 架空电力线路边导线与道路（地面）之间交叉时的最小垂直净距要求 均为 7M，横跨道路的小于或等于110KV 架空电力线距地面应 大于 9M。电力杆柱与工程管线之间的最小水平净距见表1。电力杆柱与工程管线之间的最小水平净距(m) 表 1 管线名称 高压铁塔基础边 照明及 <10KV ≤35KV >35KV 道路侧石边缘 0.5 给水管 3.0 0.5 污水、雨水排水管 1.5 0.5 燃气管 1.0 1.5 1.0 热力管 2.0 3.0 1.0 电力电缆 0.6 电信电缆 0.6 0.5 二、《城市电力规划规范（GB50293-1999）?,是由国家建设部与国家技术监督局联合发布的强制性国家标准, 适用于设市城市的城市电力规划编制工作。规范中要求城市高压线路架空走廊宽度如表2。架空电力线路导线在最大计算弧垂情况下，与地面的最小垂直距离如表3。市区 35~500KV 高压架空电力线路规划走廊宽度（单杆单回水平排列或单杆多回垂直排列）表 2 线路电压等级 高压线走廊宽度（ m） 线路电压...
