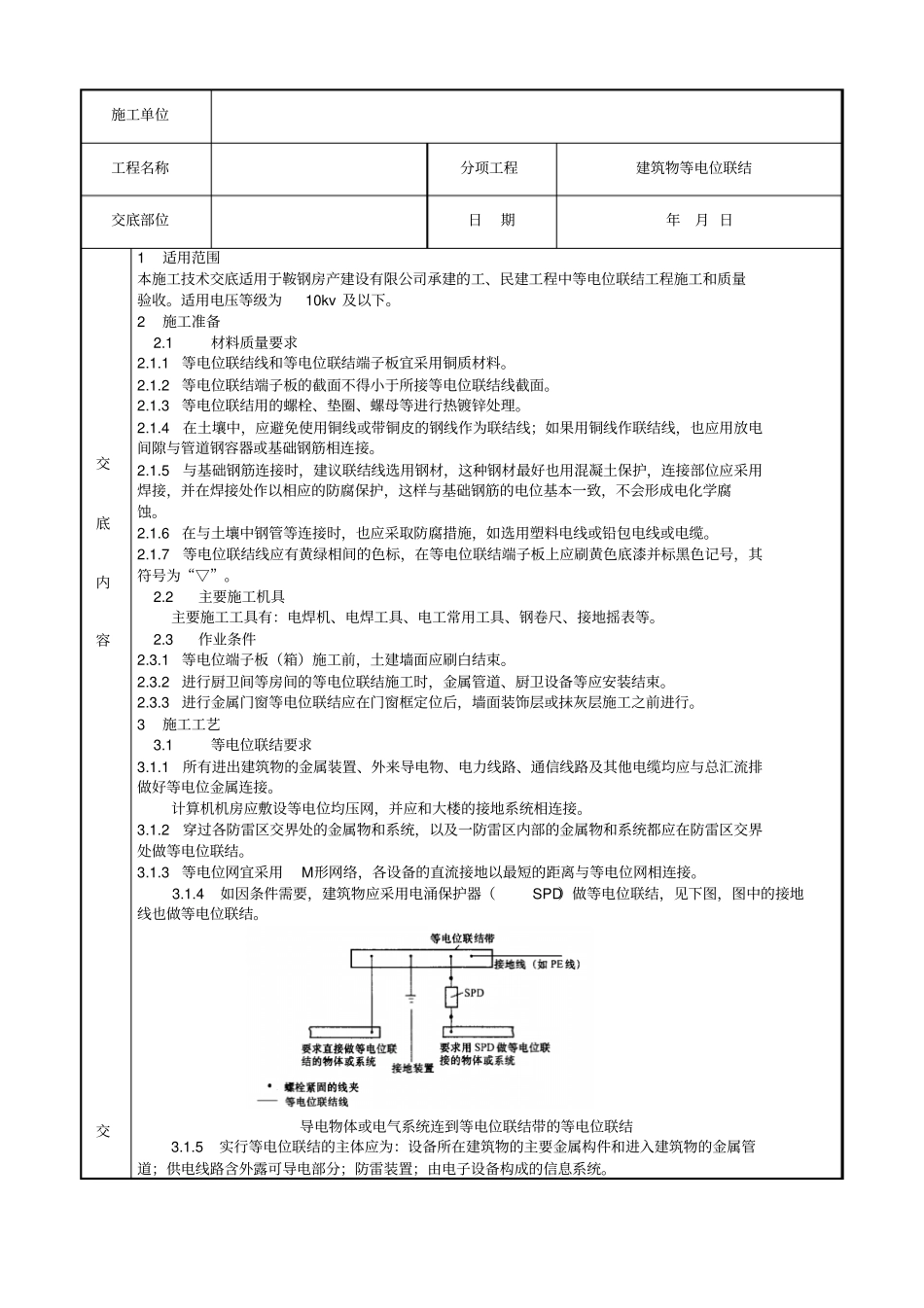

施工单位工程名称分项工程建筑物等电位联结交底部位日期年月 日交底内容交1 适用范围本施工技术交底适用于鞍钢房产建设有限公司承建的工、民建工程中等电位联结工程施工和质量验收。适用电压等级为10kv 及以下。2 施工准备 2.1 材料质量要求2.1.1等电位联结线和等电位联结端子板宜采用铜质材料。2.1.2等电位联结端子板的截面不得小于所接等电位联结线截面。2.1.3等电位联结用的螺栓、垫圈、螺母等进行热镀锌处理。2.1.4在土壤中,应避免使用铜线或带铜皮的钢线作为联结线;如果用铜线作联结线,也应用放电间隙与管道钢容器或基础钢筋相连接。2.1.5与基础钢筋连接时,建议联结线选用钢材,这种钢材最好也用混凝土保护,连接部位应采用焊接,并在焊接处作以相应的防腐保护,这样与基础钢筋的电位基本一致,不会形成电化学腐蚀。2.1.6在与土壤中钢管等连接时,也应采取防腐措施,如选用塑料电线或铅包电线或电缆。2.1.7等电位联结线应有黄绿相间的色标,在等电位联结端子板上应刷黄色底漆并标黑色记号,其符号为“▽”。 2.2主要施工机具主要施工工具有:电焊机、电焊工具、电工常用工具、钢卷尺、接地摇表等。 2.3作业条件2.3.1等电位端子板(箱)施工前,土建墙面应刷白结束。2.3.2进行厨卫间等房间的等电位联结施工时,金属管道、厨卫设备等应安装结束。2.3.3进行金属门窗等电位联结应在门窗框定位后,墙面装饰层或抹灰层施工之前进行。3 施工工艺 3.1 等电位联结要求3.1.1所有进出建筑物的金属装置、外来导电物、电力线路、通信线路及其他电缆均应与总汇流排做好等电位金属连接。计算机机房应敷设等电位均压网,并应和大楼的接地系统相连接。3.1.2穿过各防雷区交界处的金属物和系统,以及一防雷区内部的金属物和系统都应在防雷区交界处做等电位联结。3.1.3等电位网宜采用M形网络,各设备的直流接地以最短的距离与等电位网相连接。3.1.4如因条件需要,建筑物应采用电涌保护器(SPD)做等电位联结,见下图,图中的接地线也做等电位联结。导电物体或电气系统连到等电位联结带的等电位联结3.1.5实行等电位联结的主体应为:设备所在建筑物的主要金属构件和进入建筑物的金属管道;供电线路含外露可导电部分;防雷装置;由电子设备构成的信息系统。施工单位工程名称分项工程建筑物等电位联结交底部位日期年月 日底内容交底内容3.1.6有条件的计算机房六面应敷设金属屏蔽网,屏蔽网应与机房内环形接地母线均匀多点相连,机房内的电力电缆(线)...
