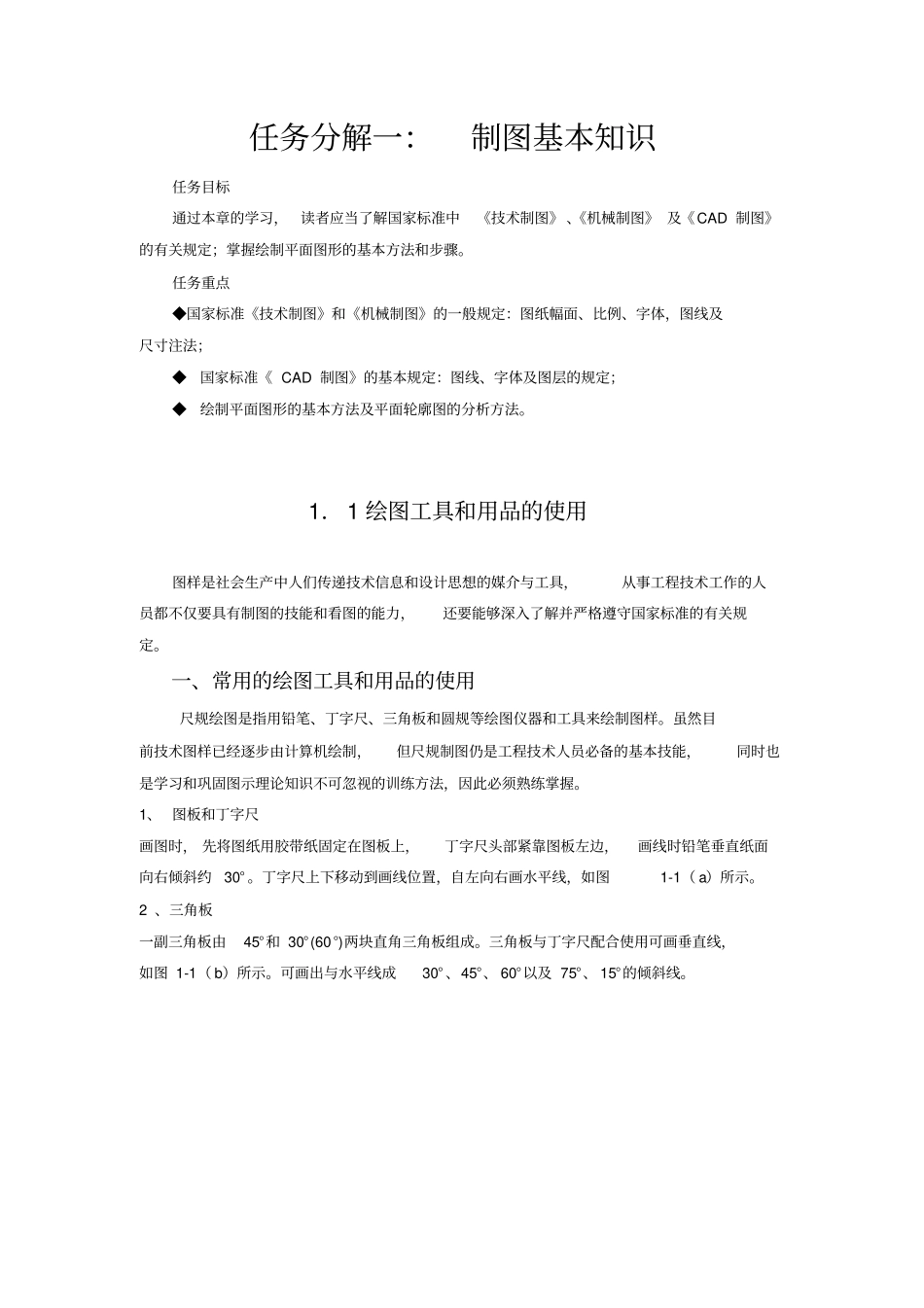

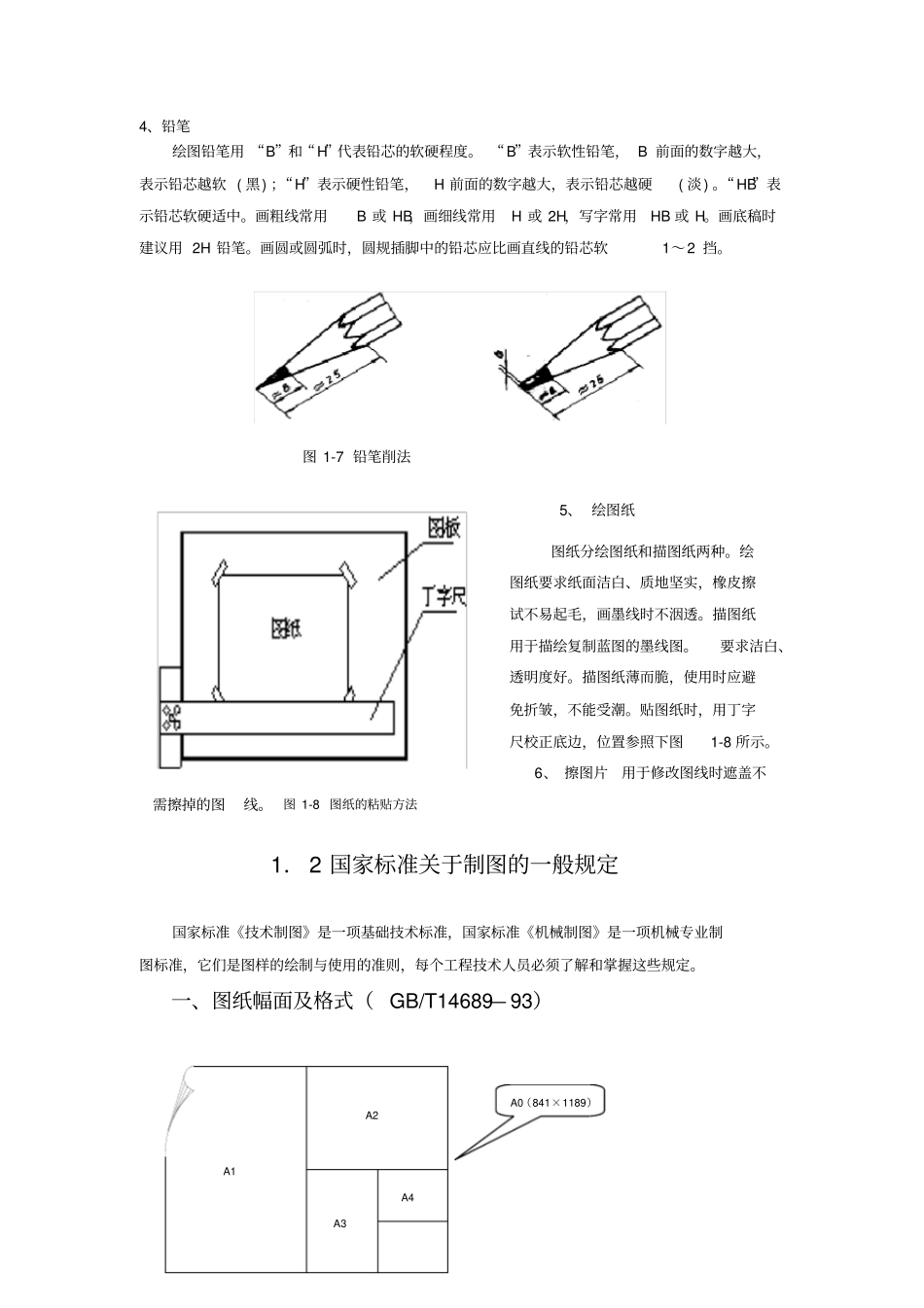

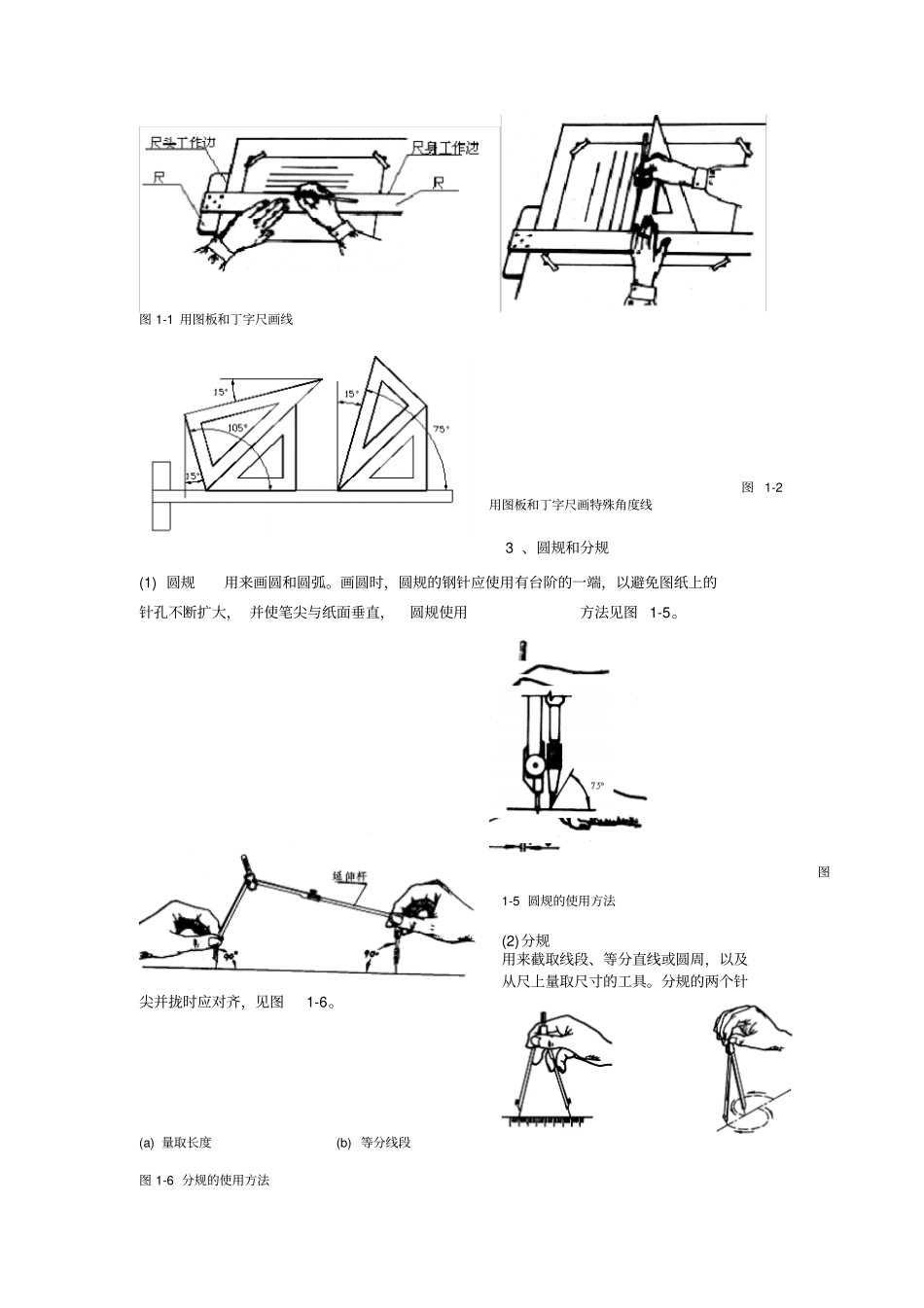

任务分解一：制图基本知识任务目标通过本章的学习，读者应当了解国家标准中《技术制图》 、《机械制图》 及《CAD 制图》的有关规定；掌握绘制平面图形的基本方法和步骤。任务重点◆国家标准《技术制图》和《机械制图》的一般规定：图纸幅面、比例、字体，图线及尺寸注法；◆国家标准《 CAD 制图》的基本规定：图线、字体及图层的规定；◆绘制平面图形的基本方法及平面轮廓图的分析方法。1． 1 绘图工具和用品的使用图样是社会生产中人们传递技术信息和设计思想的媒介与工具，从事工程技术工作的人员都不仅要具有制图的技能和看图的能力，还要能够深入了解并严格遵守国家标准的有关规定。一、常用的绘图工具和用品的使用尺规绘图是指用铅笔、丁字尺、三角板和圆规等绘图仪器和工具来绘制图样。虽然目前技术图样已经逐步由计算机绘制，但尺规制图仍是工程技术人员必备的基本技能，同时也是学习和巩固图示理论知识不可忽视的训练方法，因此必须熟练掌握。1、 图板和丁字尺画图时， 先将图纸用胶带纸固定在图板上，丁字尺头部紧靠图板左边，画线时铅笔垂直纸面向右倾斜约30° 。丁字尺上下移动到画线位置，自左向右画水平线，如图1-1（ a）所示。2 、三角板一副三角板由45°和 30°(60 °)两块直角三角板组成。三角板与丁字尺配合使用可画垂直线，如图 1-1（ b）所示。可画出与水平线成30° 、45°、 60°以及 75°、 15°的倾斜线。图 1-1 用图板和丁字尺画线图1-2用图板和丁字尺画特殊角度线3 、圆规和分规(1) 圆规用来画圆和圆弧。画圆时，圆规的钢针应使用有台阶的一端，以避免图纸上的针孔不断扩大， 并使笔尖与纸面垂直，圆规使用方法见图 1-5。图1-5 圆规的使用方法(2)分规用来截取线段、等分直线或圆周，以及从尺上量取尺寸的工具。分规的两个针尖并拢时应对齐，见图1-6。(a) 量取长度(b) 等分线段图 1-6 分规的使用方法4、铅笔绘图铅笔用 “B”和“H”代表铅芯的软硬程度。 “B”表示软性铅笔， B 前面的数字越大，表示铅芯越软 ( 黑) ；“H”表示硬性铅笔，H 前面的数字越大，表示铅芯越硬( 淡) 。“HB”表示铅芯软硬适中。画粗线常用B 或 HB，画细线常用H 或 2H，写字常用HB 或 H。画底稿时建议用 2H 铅笔。画圆或圆弧时，圆规插脚中的铅芯应比画直线的铅芯软1～2 挡。图 1-7 铅笔削法5、 绘图纸图纸分绘图纸和描图纸两种。绘图纸要求纸面洁白、质地坚实，橡皮擦试不易起毛，画墨线时...
