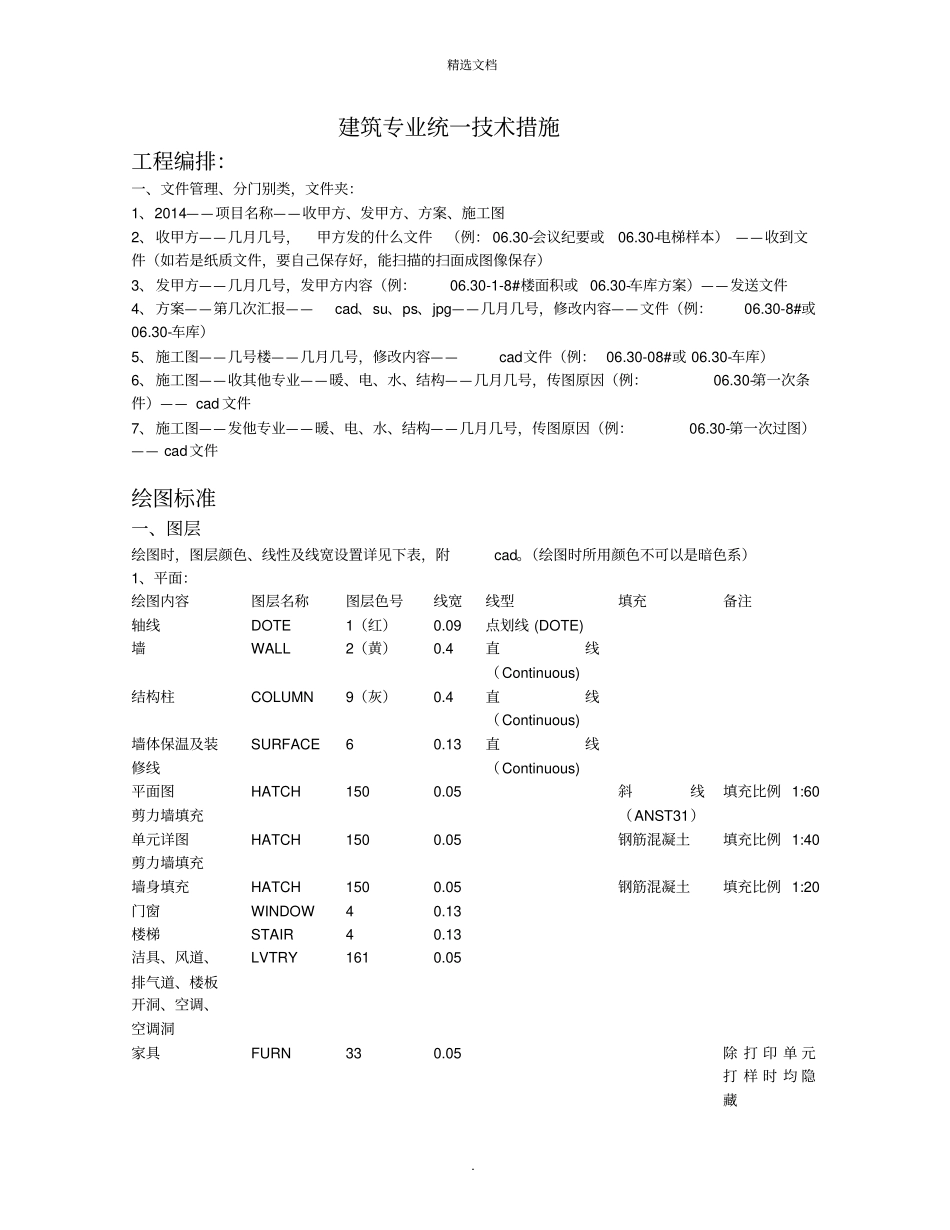

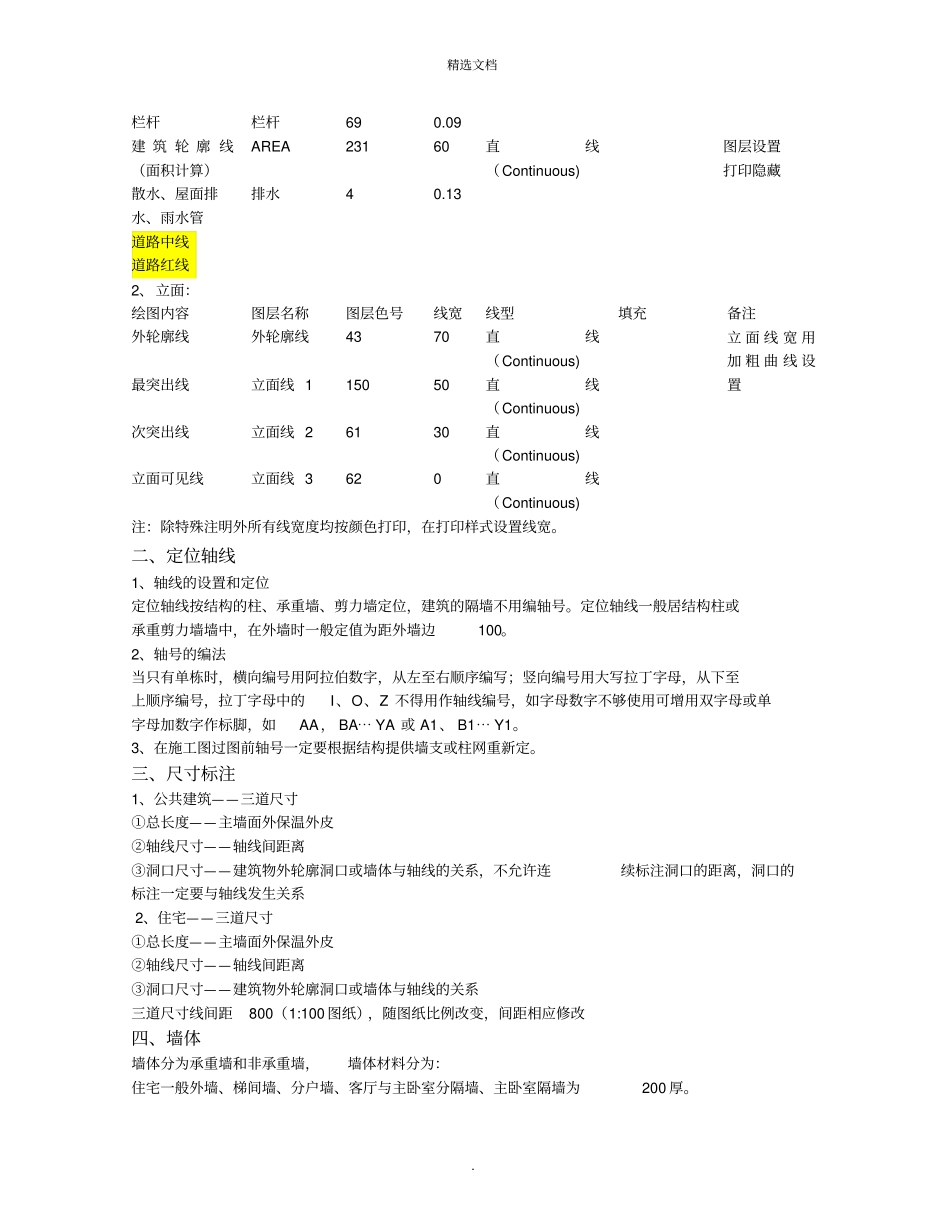

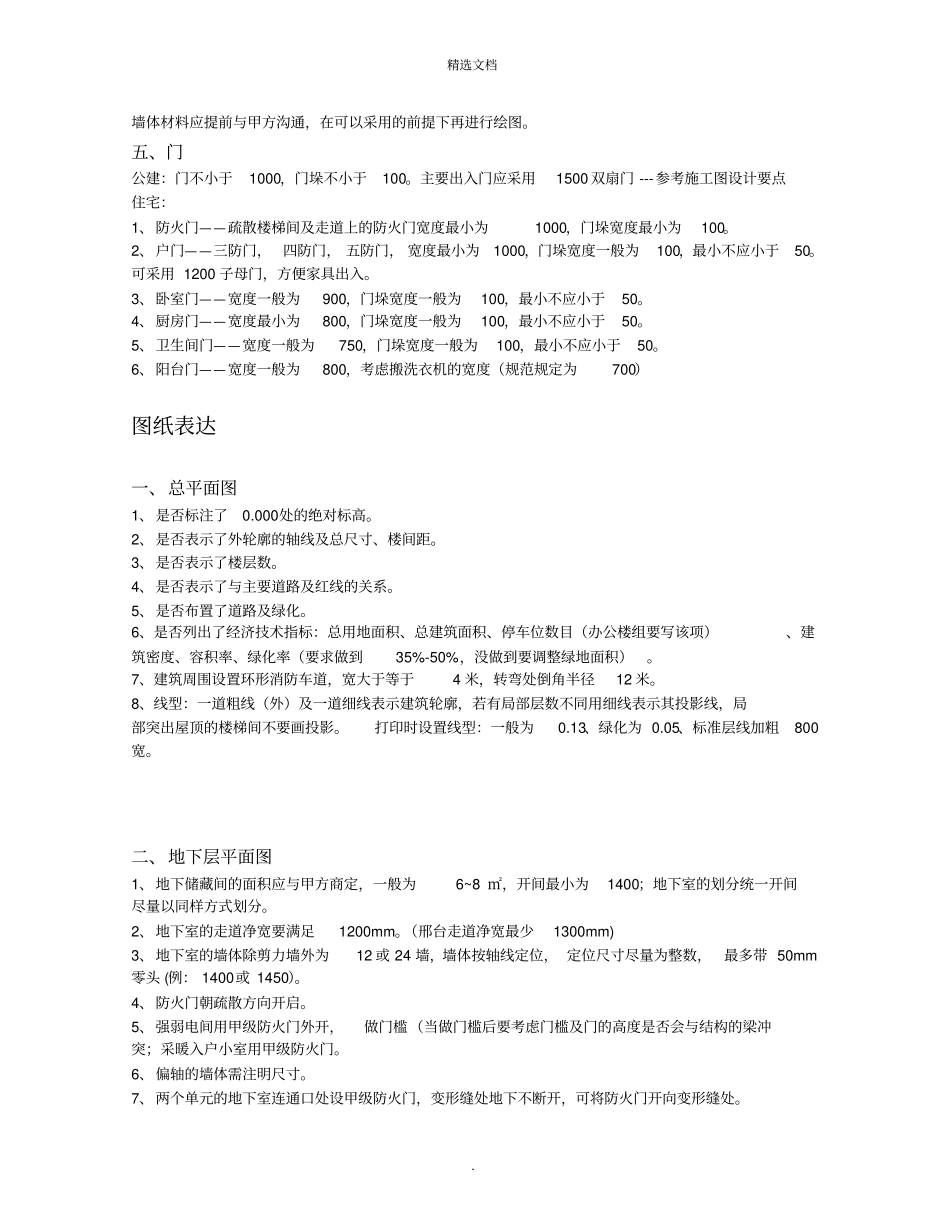

精选文档. 建筑专业统一技术措施工程编排：一、文件管理、分门别类，文件夹：1、2014——项目名称——收甲方、发甲方、方案、施工图2、收甲方——几月几号，甲方发的什么文件（例： 06.30-会议纪要或06.30-电梯样本） ——收到文件（如若是纸质文件，要自己保存好，能扫描的扫面成图像保存）3、发甲方——几月几号，发甲方内容（例：06.30-1-8#楼面积或 06.30-车库方案）——发送文件4、方案——第几次汇报——cad、su、ps、jpg——几月几号，修改内容——文件（例：06.30-8#或06.30-车库）5、施工图——几号楼——几月几号，修改内容——cad文件（例： 06.30-08#或 06.30-车库）6、施工图——收其他专业——暖、电、水、结构——几月几号，传图原因（例：06.30-第一次条件）—— cad 文件7、施工图——发他专业——暖、电、水、结构——几月几号，传图原因（例：06.30-第一次过图）—— cad文件绘图标准一、图层绘图时，图层颜色、线性及线宽设置详见下表，附cad。（绘图时所用颜色不可以是暗色系）1、平面：绘图内容图层名称图层色号线宽线型填充备注轴线DOTE1（红）0.09点划线 (DOTE)墙WALL2（黄）0.4直线（Continuous)结构柱COLUMN9（灰）0.4直线（Continuous)墙体保温及装修线SURFACE60.13直线（Continuous)平面图剪力墙填充HATCH1500.05斜线（ANST31）填充比例 1:60单元详图剪力墙填充HATCH 1500.05钢筋混凝土填充比例 1:40墙身填充HATCH 1500.05钢筋混凝土填充比例 1:20门窗WINDOW40.13楼梯STAIR40.13洁具、风道、排气道、楼板开洞、空调、空调洞LVTRY1610.05家具FURN330.05除 打 印 单 元打 样 时 均 隐藏精选文档. 栏杆栏杆690.09建 筑 轮 廓 线（面积计算）AREA23160直线（Continuous)图层设置打印隐藏散水、屋面排水、雨水管排水40.13道路中线道路红线2、立面：绘图内容图层名称图层色号线宽线型填充备注外轮廓线外轮廓线4370直线（Continuous)立 面 线 宽 用加 粗 曲 线 设置最突出线立面线 115050直线（Continuous)次突出线立面线 26130直线（Continuous)立面可见线立面线 3620直线（Continuous)注：除特殊注明外所有线宽度均按颜色打印，在打印样式设置线宽。二、定位轴线1、轴线的设置和定位定位轴线按结构的柱、承重墙、剪力墙定位，建筑的隔墙不用编轴号。定位轴线一般居结构柱或承重剪力墙墙中，在外墙时一般定值为距外墙边100。2、轴号的编法当只有单栋时，横向编号用阿拉伯数字，从左...
