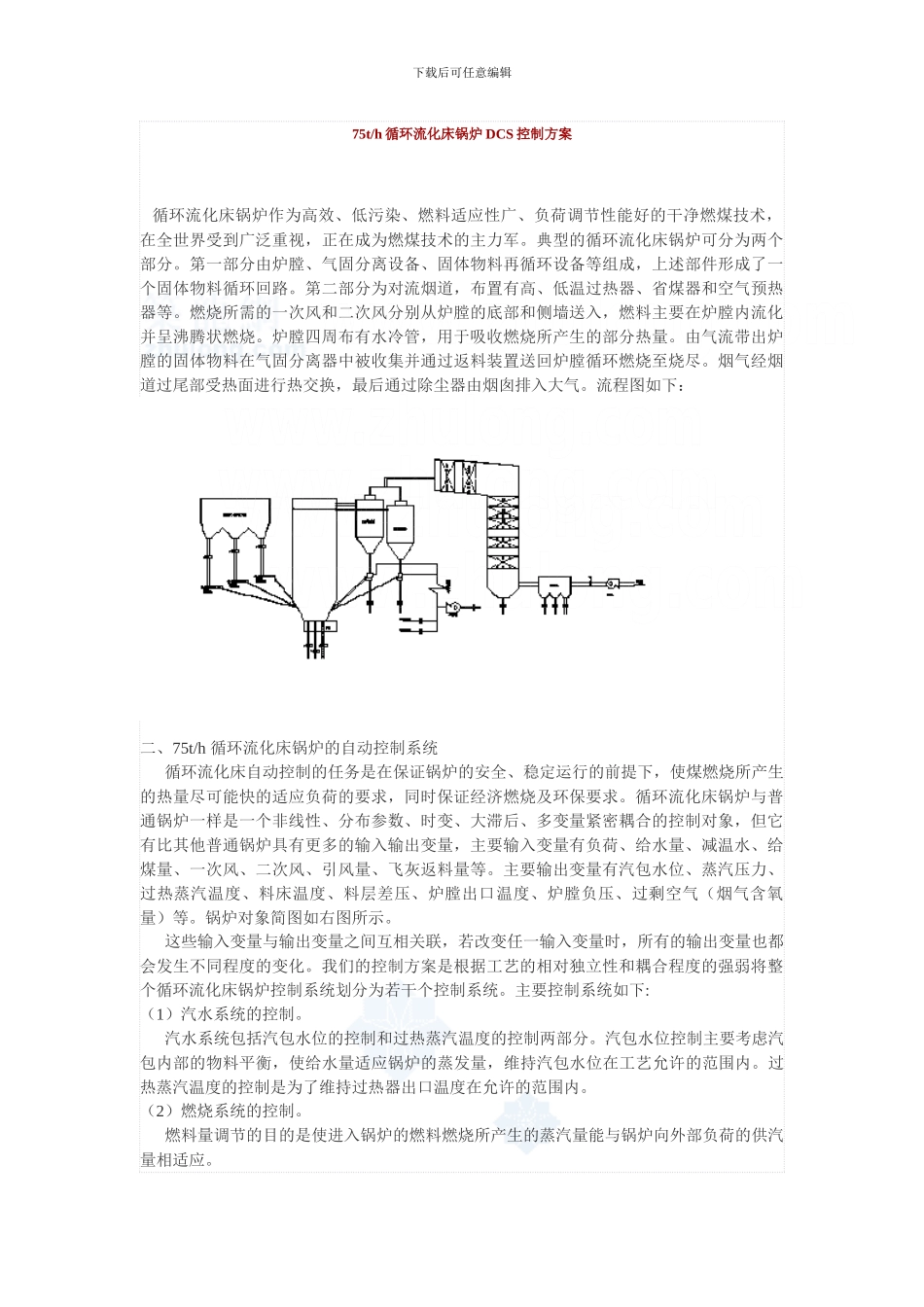

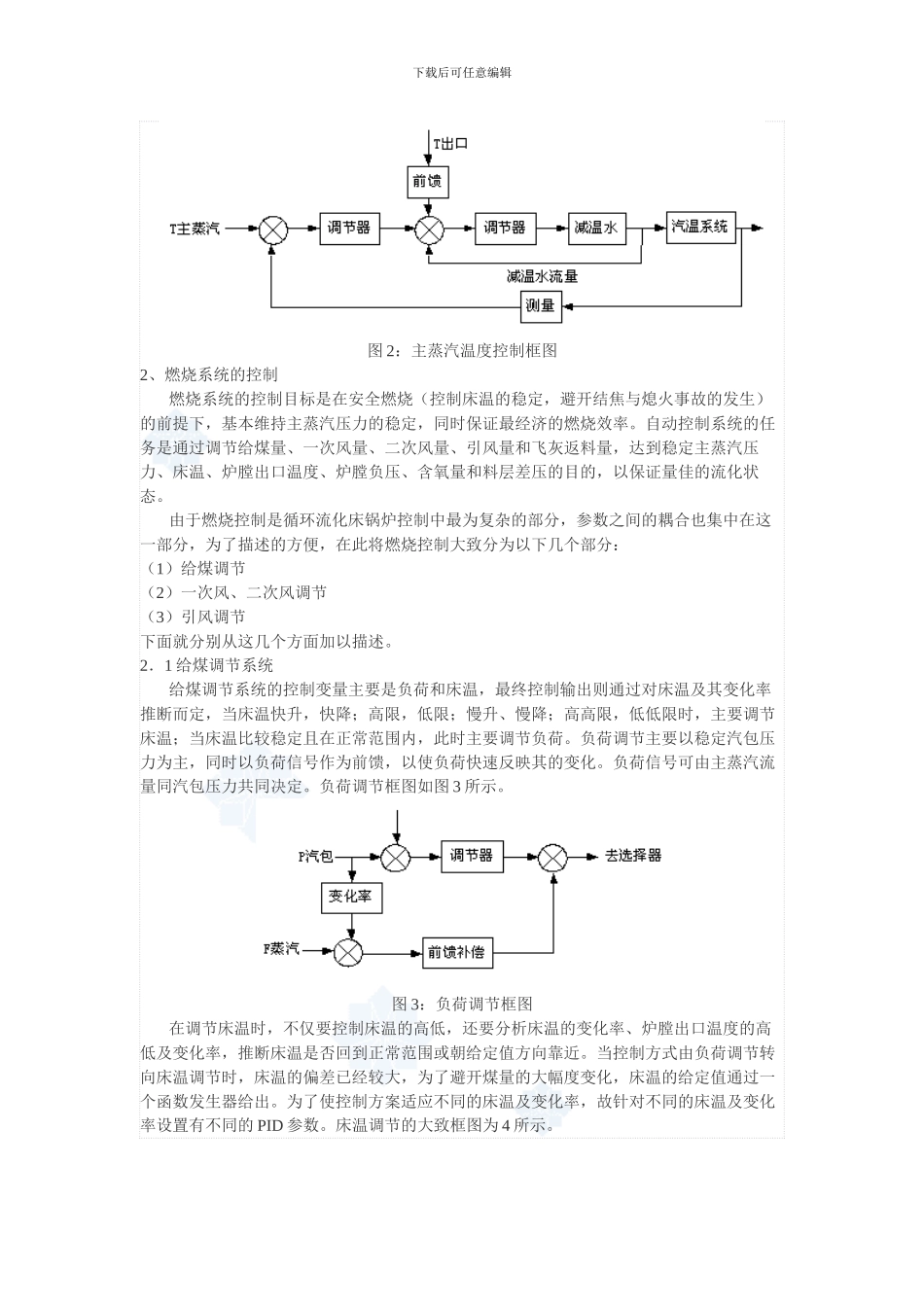

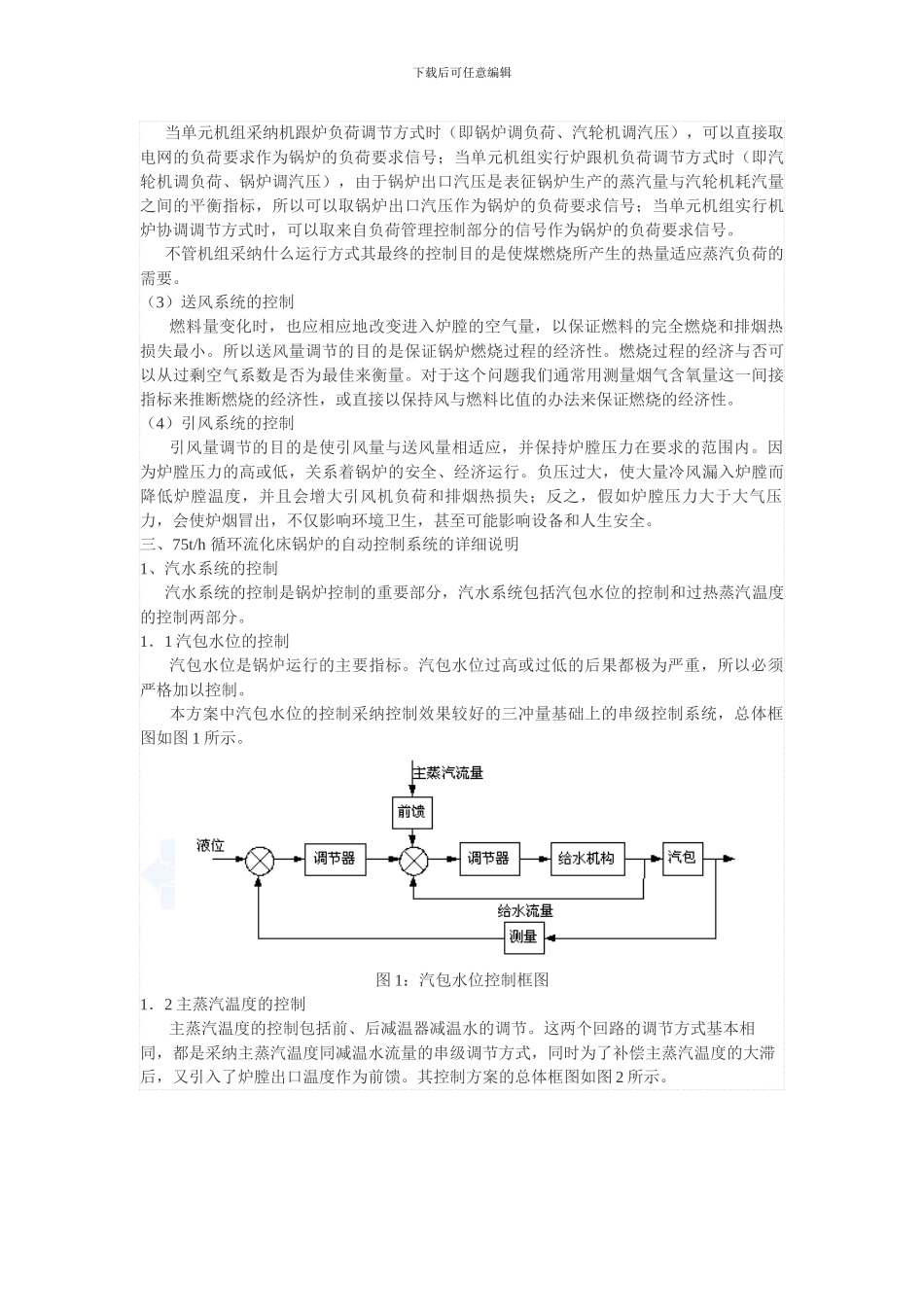

下载后可任意编辑75t/h 循环流化床锅炉 DCS 控制方案 循环流化床锅炉作为高效、低污染、燃料适应性广、负荷调节性能好的干净燃煤技术,在全世界受到广泛重视,正在成为燃煤技术的主力军。典型的循环流化床锅炉可分为两个部分。第一部分由炉膛、气固分离设备、固体物料再循环设备等组成,上述部件形成了一个固体物料循环回路。第二部分为对流烟道,布置有高、低温过热器、省煤器和空气预热器等。燃烧所需的一次风和二次风分别从炉膛的底部和侧墙送入,燃料主要在炉膛内流化并呈沸腾状燃烧。炉膛四周布有水冷管,用于吸收燃烧所产生的部分热量。由气流带出炉膛的固体物料在气固分离器中被收集并通过返料装置送回炉膛循环燃烧至烧尽。烟气经烟道过尾部受热面进行热交换,最后通过除尘器由烟囱排入大气。流程图如下:二、75t/h 循环流化床锅炉的自动控制系统 循环流化床自动控制的任务是在保证锅炉的安全、稳定运行的前提下,使煤燃烧所产生的热量尽可能快的适应负荷的要求,同时保证经济燃烧及环保要求。循环流化床锅炉与普通锅炉一样是一个非线性、分布参数、时变、大滞后、多变量紧密耦合的控制对象,但它有比其他普通锅炉具有更多的输入输出变量,主要输入变量有负荷、给水量、减温水、给煤量、一次风、二次风、引风量、飞灰返料量等。主要输出变量有汽包水位、蒸汽压力、过热蒸汽温度、料床温度、料层差压、炉膛出口温度、炉膛负压、过剩空气(烟气含氧量)等。锅炉对象简图如右图所示。 这些输入变量与输出变量之间互相关联,若改变任一输入变量时,所有的输出变量也都会发生不同程度的变化。我们的控制方案是根据工艺的相对独立性和耦合程度的强弱将整个循环流化床锅炉控制系统划分为若干个控制系统。主要控制系统如下:(1)汽水系统的控制。 汽水系统包括汽包水位的控制和过热蒸汽温度的控制两部分。汽包水位控制主要考虑汽包内部的物料平衡,使给水量适应锅炉的蒸发量,维持汽包水位在工艺允许的范围内。过热蒸汽温度的控制是为了维持过热器出口温度在允许的范围内。(2)燃烧系统的控制。 燃料量调节的目的是使进入锅炉的燃料燃烧所产生的蒸汽量能与锅炉向外部负荷的供汽量相适应。下载后可任意编辑 当单元机组采纳机跟炉负荷调节方式时(即锅炉调负荷、汽轮机调汽压),可以直接取电网的负荷要求作为锅炉的负荷要求信号;当单元机组实行炉跟机负荷调节方式时(即汽轮机调负荷、锅炉调汽压),由于锅炉出口汽压是表征锅炉生产的蒸...
