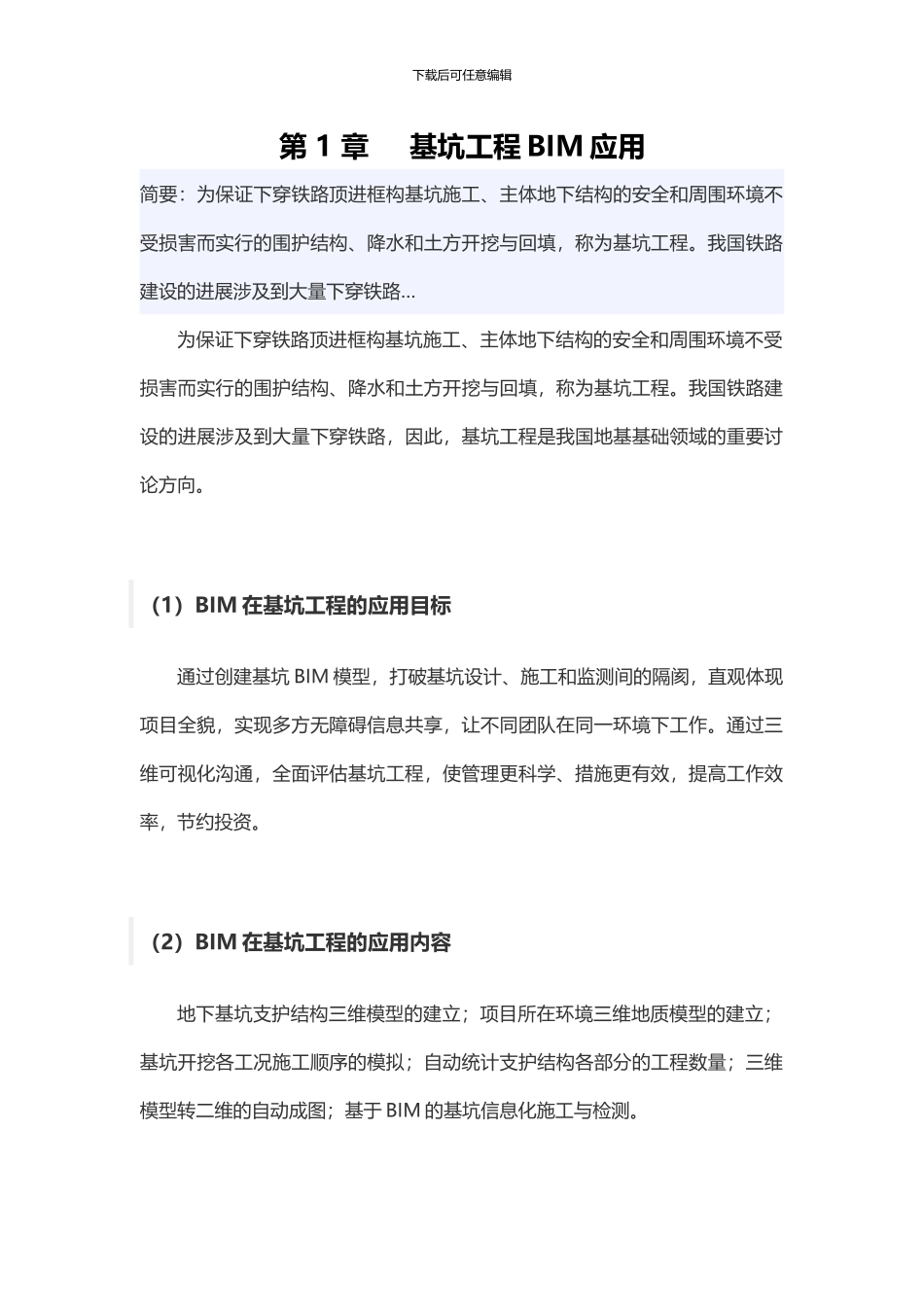

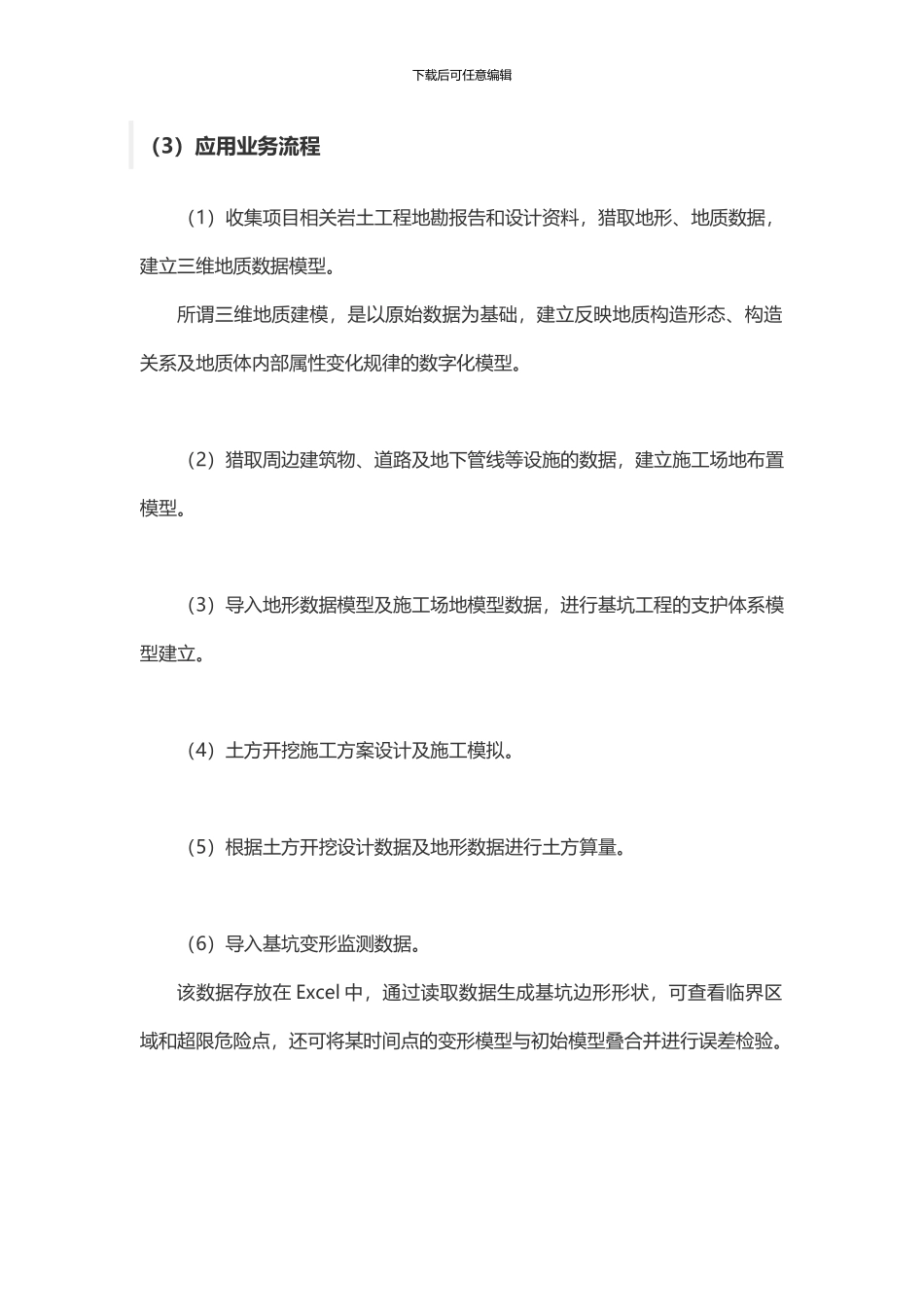

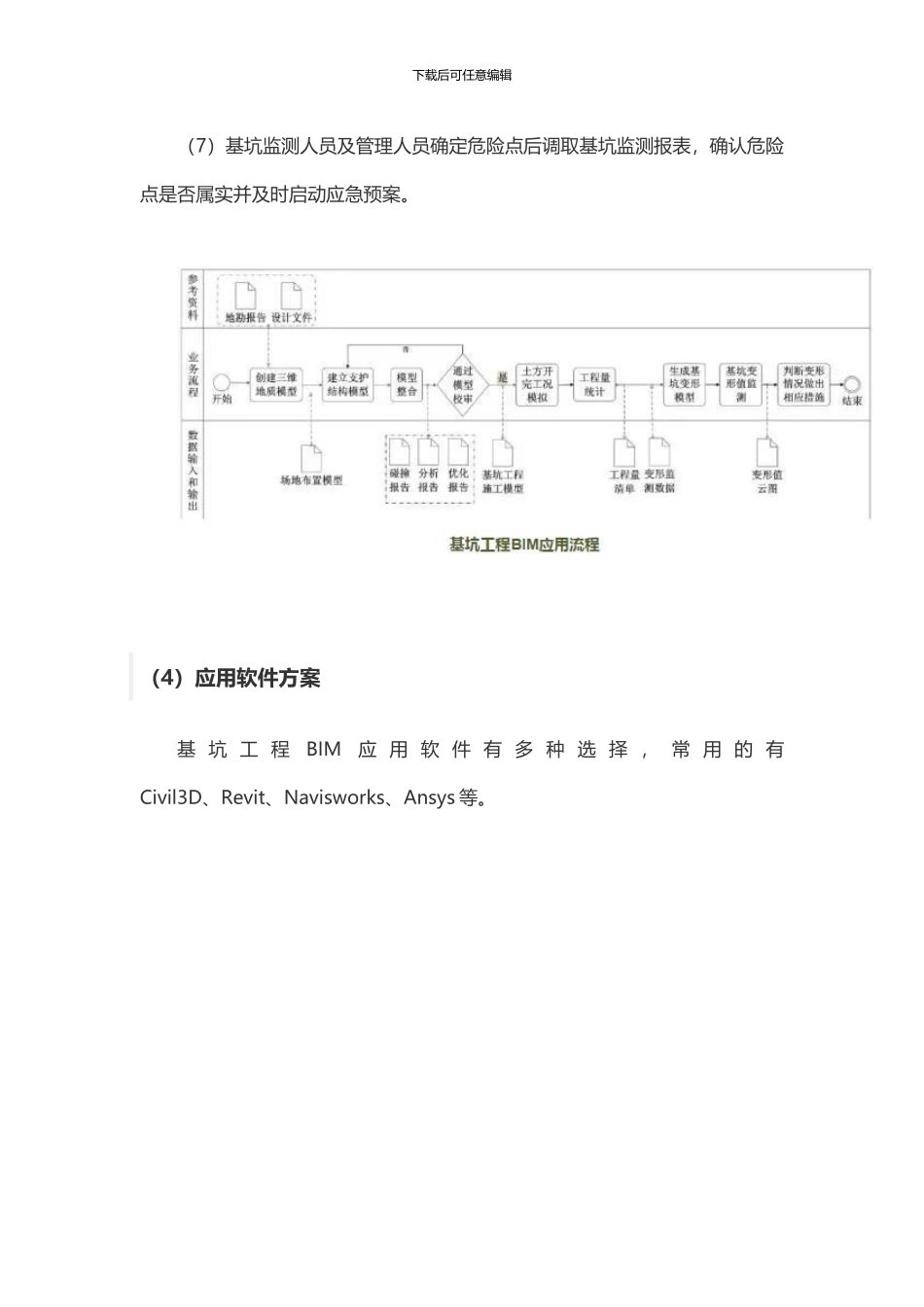

下载后可任意编辑第 1 章 基坑工程 BIM 应用简要：为保证下穿铁路顶进框构基坑施工、主体地下结构的安全和周围环境不受损害而实行的围护结构、降水和土方开挖与回填，称为基坑工程。我国铁路建设的进展涉及到大量下穿铁路…为保证下穿铁路顶进框构基坑施工、主体地下结构的安全和周围环境不受损害而实行的围护结构、降水和土方开挖与回填，称为基坑工程。我国铁路建设的进展涉及到大量下穿铁路，因此，基坑工程是我国地基基础领域的重要讨论方向。 （1）BIM 在基坑工程的应用目标通过创建基坑 BIM 模型，打破基坑设计、施工和监测间的隔阂，直观体现项目全貌，实现多方无障碍信息共享，让不同团队在同一环境下工作。通过三维可视化沟通，全面评估基坑工程，使管理更科学、措施更有效，提高工作效率，节约投资。 （2）BIM 在基坑工程的应用内容地下基坑支护结构三维模型的建立；项目所在环境三维地质模型的建立；基坑开挖各工况施工顺序的模拟；自动统计支护结构各部分的工程数量；三维模型转二维的自动成图；基于 BIM 的基坑信息化施工与检测。 下载后可任意编辑（3）应用业务流程（1）收集项目相关岩土工程地勘报告和设计资料，猎取地形、地质数据，建立三维地质数据模型。所谓三维地质建模，是以原始数据为基础，建立反映地质构造形态、构造关系及地质体内部属性变化规律的数字化模型。 （2）猎取周边建筑物、道路及地下管线等设施的数据，建立施工场地布置模型。 （3）导入地形数据模型及施工场地模型数据，进行基坑工程的支护体系模型建立。 （4）土方开挖施工方案设计及施工模拟。 （5）根据土方开挖设计数据及地形数据进行土方算量。 （6）导入基坑变形监测数据。该数据存放在 Excel 中，通过读取数据生成基坑边形形状，可查看临界区域和超限危险点，还可将某时间点的变形模型与初始模型叠合并进行误差检验。 下载后可任意编辑（7）基坑监测人员及管理人员确定危险点后调取基坑监测报表，确认危险点是否属实并及时启动应急预案。 （4）应用软件方案基 坑 工 程BIM应 用 软 件 有 多 种 选 择 ， 常 用 的 有Civil3D、Revit、Navisworks、Ansys 等。 下载后可任意编辑 （5）基于 Autodesk 软件利用 AutoCAD Civil3D 建立地质模型，Autodesk Revit 建立支护结构模型及施工场地模型，三者在 Revit 中整合形成基坑工程模型。在 Revit 进行基坑工程施工流水段划分及土方算量，Navisworks ...
