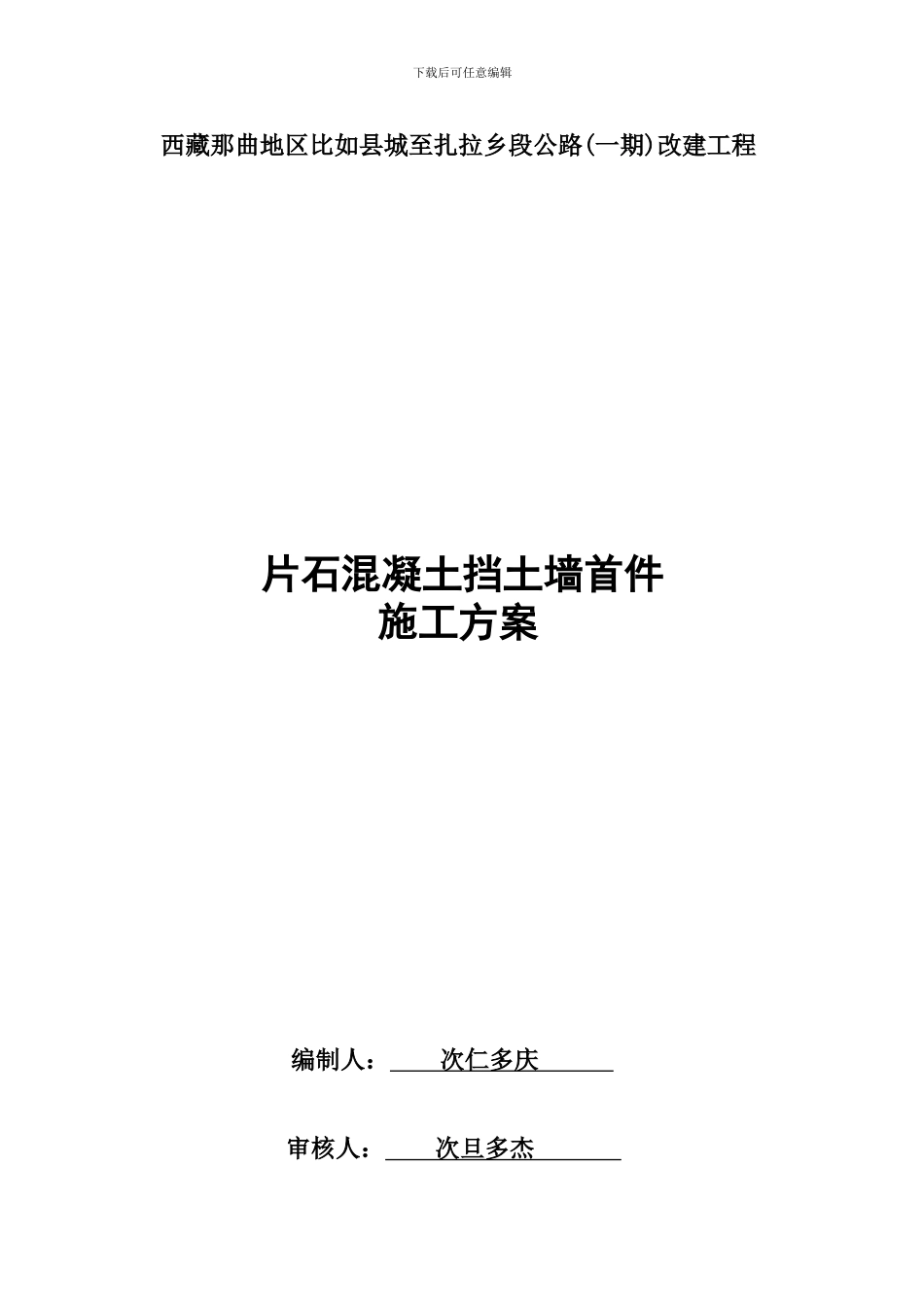

下载后可任意编辑西藏那曲地区比如县城至扎拉乡段公路(一期)改建工程片石混凝土挡土墙首件施工方案 编制人： 次仁多庆 审核人： 次旦多杰 下载后可任意编辑 编制日期： 2024 年 4 月 23 日 西藏天路股份有限公司 比扎 A 合同段项目部1下载后可任意编辑K1+000～K1+050 段浸水挡墙 C20 片石混凝土浇筑施工方案 一、工程概况 本项目为那曲地区比如县城至扎拉乡段公路(一期)改建工程，在主线左幅路基加宽、路基填筑，边坡设 C20 片石混凝土浸水挡墙，里程桩号为K1+000～K1+050,挡墙高 3~4 米，采纳 C20 片石混凝土浇筑。二、编制依据1.《公路路基施工技术法律规范》JTGF10-20242.《公路工程质量检验评定标准》JTG F80/1-2024 3.西藏那曲地区比如县城至扎拉乡段公路(一期)改建工程设计图。4.现场踏勘调查资料。三、施工进度计划 计划 2024-04-23 开工，2024-05-10 完工。四、施工工艺 1、施工准备 1.1 图纸审核及原地貌复测，发现图纸有误或现场与设计不符的及时上报相关人员进行复查。 1.2 挡墙片石选用质地坚实、无风化剥落及抗压强度不低于MU30 片石。 1.3 C20 砼实行自建拌合站集中搅拌。 1.4 布置材料堆放场地、备料及设备安置场地。 2、施工工艺流程 施工准备 测量放线 基槽开挖 地基承载力检测 浇筑混凝土基础 砌筑镶面料石 立模加固 安装泄水孔 做滤水层 浇筑混凝土并人工摆片石 拆除模板 养护 3、施工方案 本段浸水挡墙采纳 C20 片石混凝土浇筑，根据实际地质情况，采纳分段开挖，分段浇筑的的施工方法。待挡墙修建至一定高度时，采纳机械对挡墙进行回填，形成流水施工向前推动，直至挡墙完毕。 3.1 施工场地准备 3.1.1 测量放线，定出桩位中心线及开挖边界线。3.2 开挖 3.2.1 基槽开挖 采纳 PC200-6 小松挖掘机一台进行基槽开挖，开挖长度根据现场2下载后可任意编辑地质情况进行分段开挖，每段 15 或 20 米。机械开挖至基底设计标高以上 10cm 时，重新进行测量放样，确定开挖正确不偏位的情况下改用人工进行基底清理，确保基底符合设计及相关法律规范要求。并做好排水措施。3.3 基础施工 3.3.1 片石混凝土采纳沿槽浇筑，浇筑过程中，严格控制设计C20 配合比,砼中片石的掺量控制在 30%范围以内。片石用人工摆放，分散布置。 3.3.2 采纳插入式 50 型振动棒进行振捣，砼振捣密实，振捣过程中快插慢抽，插点均匀排列。无漏振，砼外观无蜂窝麻面等。 3.3....
