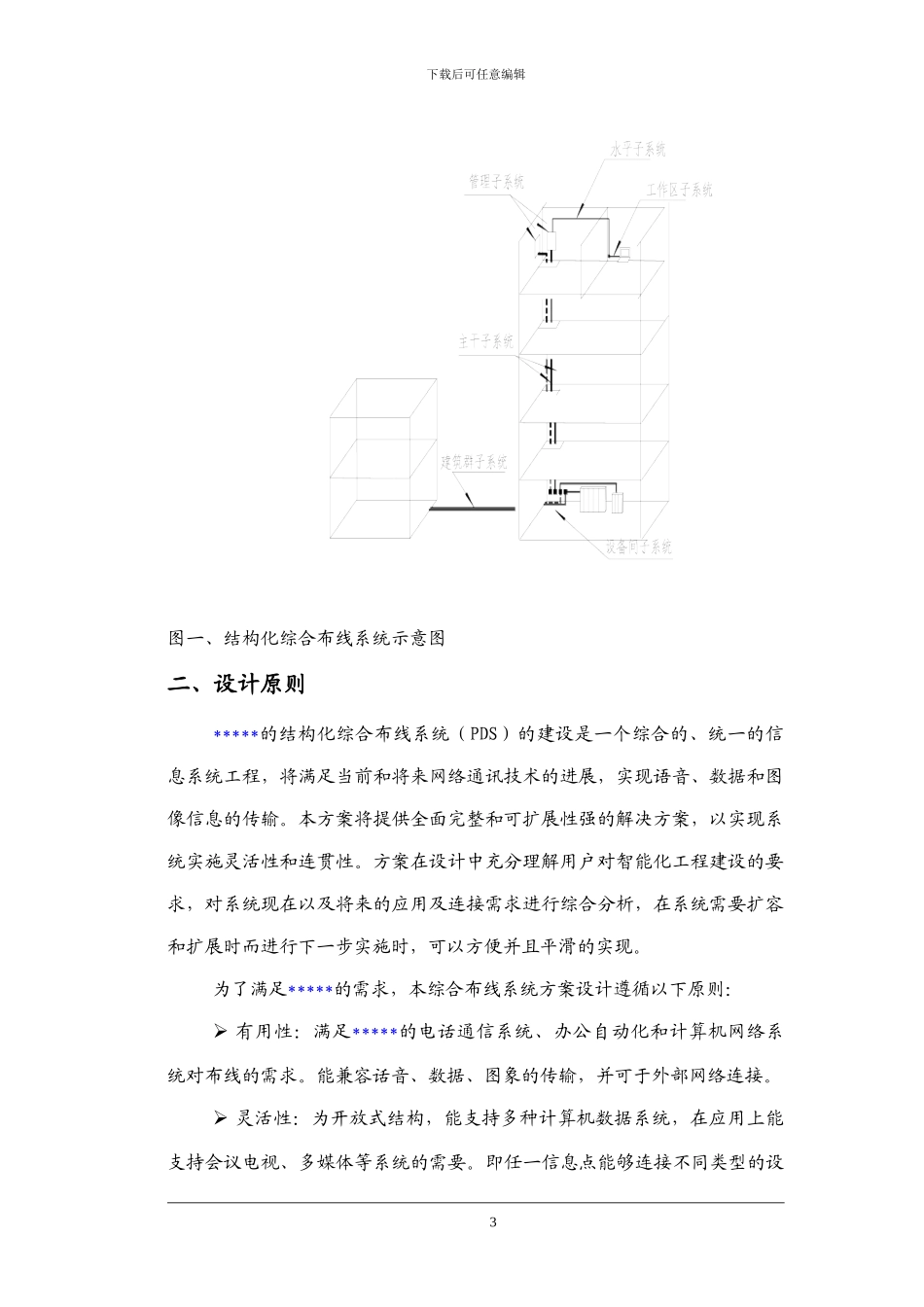

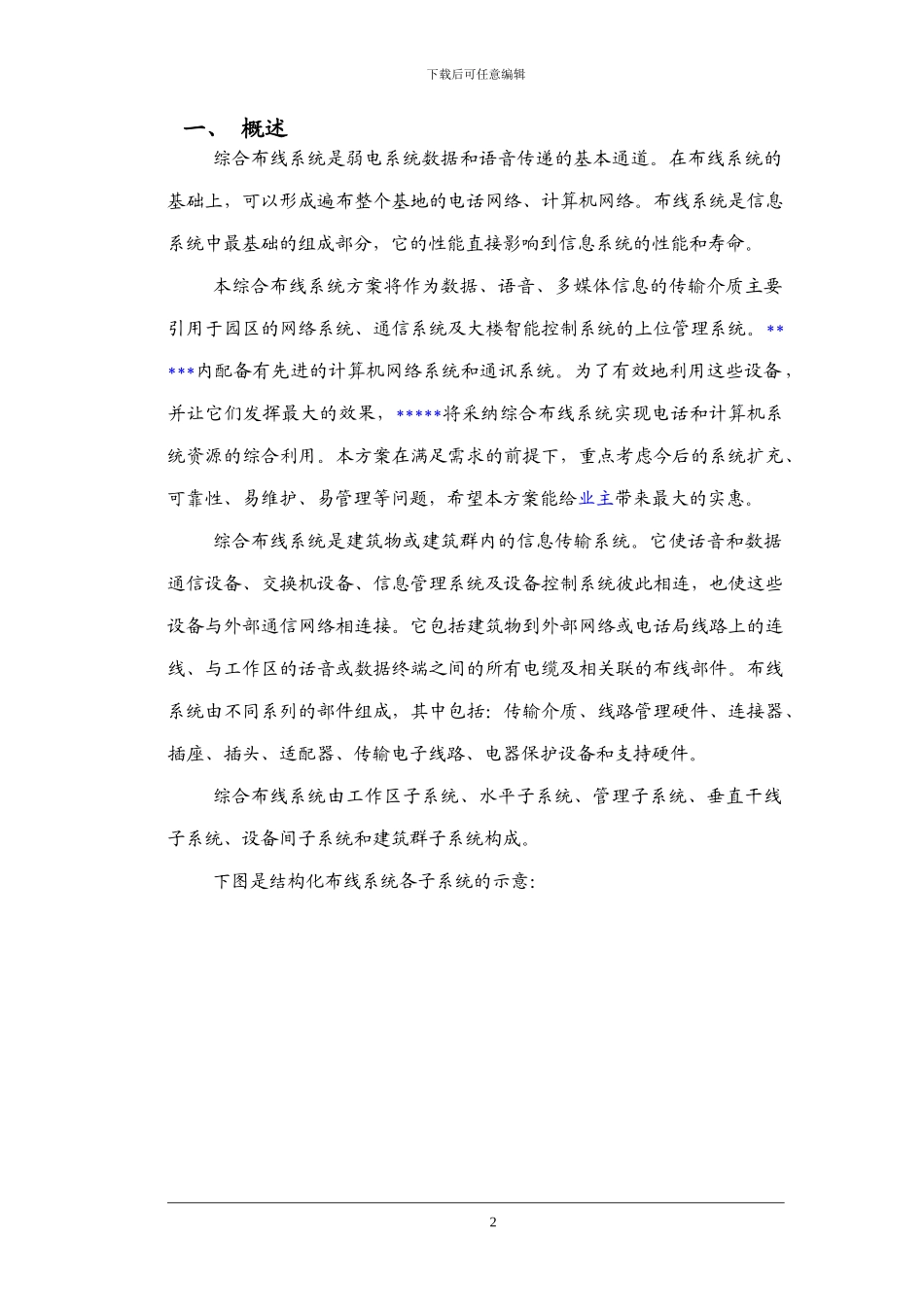

下载后可任意编辑*****中心区域一期工程综合布线方案书1 下载后可任意编辑一、 概述综合布线系统是弱电系统数据和语音传递的基本通道。在布线系统的基础上，可以形成遍布整个基地的电话网络、计算机网络。布线系统是信息系统中最基础的组成部分，它的性能直接影响到信息系统的性能和寿命。本综合布线系统方案将作为数据、语音、多媒体信息的传输介质主要引用于园区的网络系统、通信系统及大楼智能控制系统的上位管理系统。*****内配备有先进的计算机网络系统和通讯系统。为了有效地利用这些设备，并让它们发挥最大的效果，*****将采纳综合布线系统实现电话和计算机系统资源的综合利用。本方案在满足需求的前提下，重点考虑今后的系统扩充、可靠性、易维护、易管理等问题，希望本方案能给业主带来最大的实惠。综合布线系统是建筑物或建筑群内的信息传输系统。它使话音和数据通信设备、交换机设备、信息管理系统及设备控制系统彼此相连，也使这些设备与外部通信网络相连接。它包括建筑物到外部网络或电话局线路上的连线、与工作区的话音或数据终端之间的所有电缆及相关联的布线部件。布线系统由不同系列的部件组成，其中包括：传输介质、线路管理硬件、连接器、插座、插头、适配器、传输电子线路、电器保护设备和支持硬件。综合布线系统由工作区子系统、水平子系统、管理子系统、垂直干线子系统、设备间子系统和建筑群子系统构成。下图是结构化布线系统各子系统的示意：2 下载后可任意编辑 图一、结构化综合布线系统示意图二、设计原则*****的结构化综合布线系统（PDS）的建设是一个综合的、统一的信息系统工程，将满足当前和将来网络通讯技术的进展，实现语音、数据和图像信息的传输。本方案将提供全面完整和可扩展性强的解决方案，以实现系统实施灵活性和连贯性。方案在设计中充分理解用户对智能化工程建设的要求，对系统现在以及将来的应用及连接需求进行综合分析，在系统需要扩容和扩展时而进行下一步实施时，可以方便并且平滑的实现。为了满足*****的需求，本综合布线系统方案设计遵循以下原则： 有用性：满足*****的电话通信系统、办公自动化和计算机网络系统对布线的需求。能兼容话音、数据、图象的传输，并可于外部网络连接。 灵活性：为开放式结构，能支持多种计算机数据系统，在应用上能支持会议电视、多媒体等系统的需要。即任一信息点能够连接不同类型的设3 下载后可任意编辑备，如计算机、打印机、终端或电话、传真机。 ...
