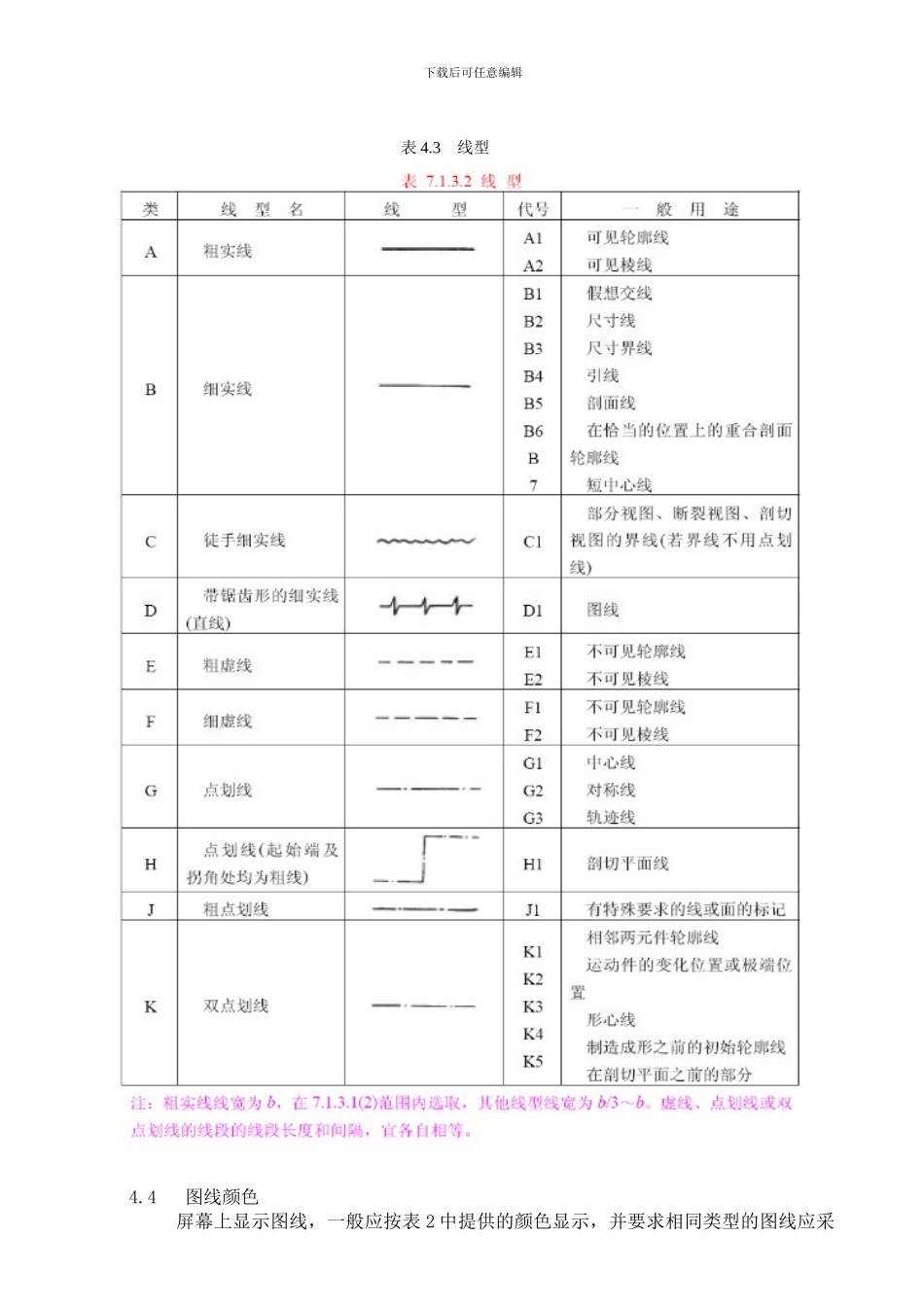

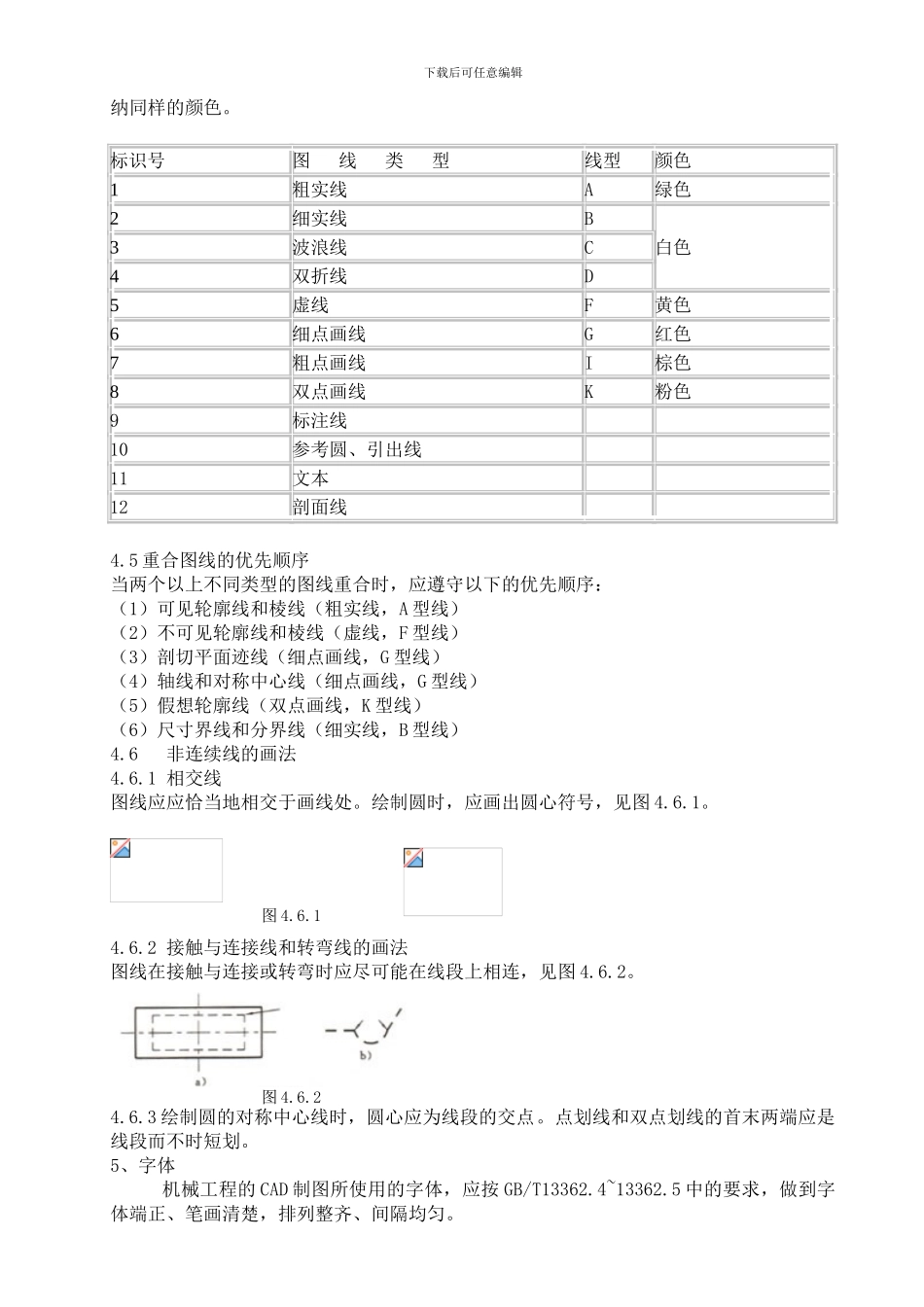

下载后可任意编辑1、目的为了使本公司 CAD 制图实现法律规范化、标准化、网络化，使 CAD 出图符合程序要求，特制定本标准。法律规范化——有效提高设计的工作质量； 标准化——提高设计的工作效率； 网络化——便于网络上法律规范化管理和成果的共享。 2、适用范围2.1 本公司向顾客提供的设计文件（产品、工装、检具等图纸）。2.2 本公司内部的各种指导书、流程图、设施图。3、基本原则3.1 凡在计算机及其外围设备中绘制机械工程图样时，如涉及本标准中未规定的内容，应符合有关标准和规定。3.2 在机械工程制图中用 CAD 绘制的机械工程图样，首先应考虑表达准确，看图方便。在完整、清楚、准确地表达机件各部分形状的前提下，力求制图简便。3.3 用 CAD 绘制机械图样时，尽量采纳 CAD 新技术。3.4 本标准为形成公司绘图表达的风格的统一，不提倡个人绘图表达风格，各类正规 CAD制图的表达应清楚、完整、统一。4、图线在机械工程的 CAD 制图中，所用图线，除根据以下的规定外，还应遵守 GB/T17450 中的规定。4.1 图线组别为了便于机械工程的 CAD 制图需要，将 GB/T17450 中所规定的 8 种线型分为以下几组，见表 4.1。一般优先采纳第 4 组。表 4.1组别12345一般用途线宽mm2.01.41.00.70.5粗实线、粗点画线1.00.70.50.350.25细实线、波浪线、双折线、虚线、细点画线、双点画线4.2 线宽(1)每个图样可采纳三种线宽，粗线和细线之比不应小于 2∶1。(2)线宽应从以下范围内选取：0.18，0.25，0.35，0.5，0.7，1.0，1.4，2.0mm。(3)用于复制或缩微的图纸应避开选用 0.18mm 或 0.25mm 的线宽。(4)相互平行的图线，其最小间距不宜小于 0.7mm。(5)图幅线宽图框线应采纳 1mm 线宽。标题栏外框线应采纳 0.7mm 线宽。幅面线、标题栏分格线和会签栏线应采纳 0.35mm 线宽。4.3 线型宜选用表 4.3 所示的线型。下载后可任意编辑 4.4 图线颜色 屏幕上显示图线，一般应按表 2 中提供的颜色显示，并要求相同类型的图线应采表 4.3 线型下载后可任意编辑纳同样的颜色。 标识号图 线 类 型线型颜色 1粗实线A绿色2细实线B白色3波浪线C4双折线D5虚线F黄色6细点画线G红色7粗点画线I棕色8双点画线K粉色9标注线10参考圆、引出线11文本12剖面线4.5 重合图线的优先顺序当两个以上不同类型的图线重合时，应遵守以下的优先顺序：（1）可见轮廓线和棱线（粗实线，A 型线）（2）不可见轮廓线和棱线（虚线，F 型线）（...
