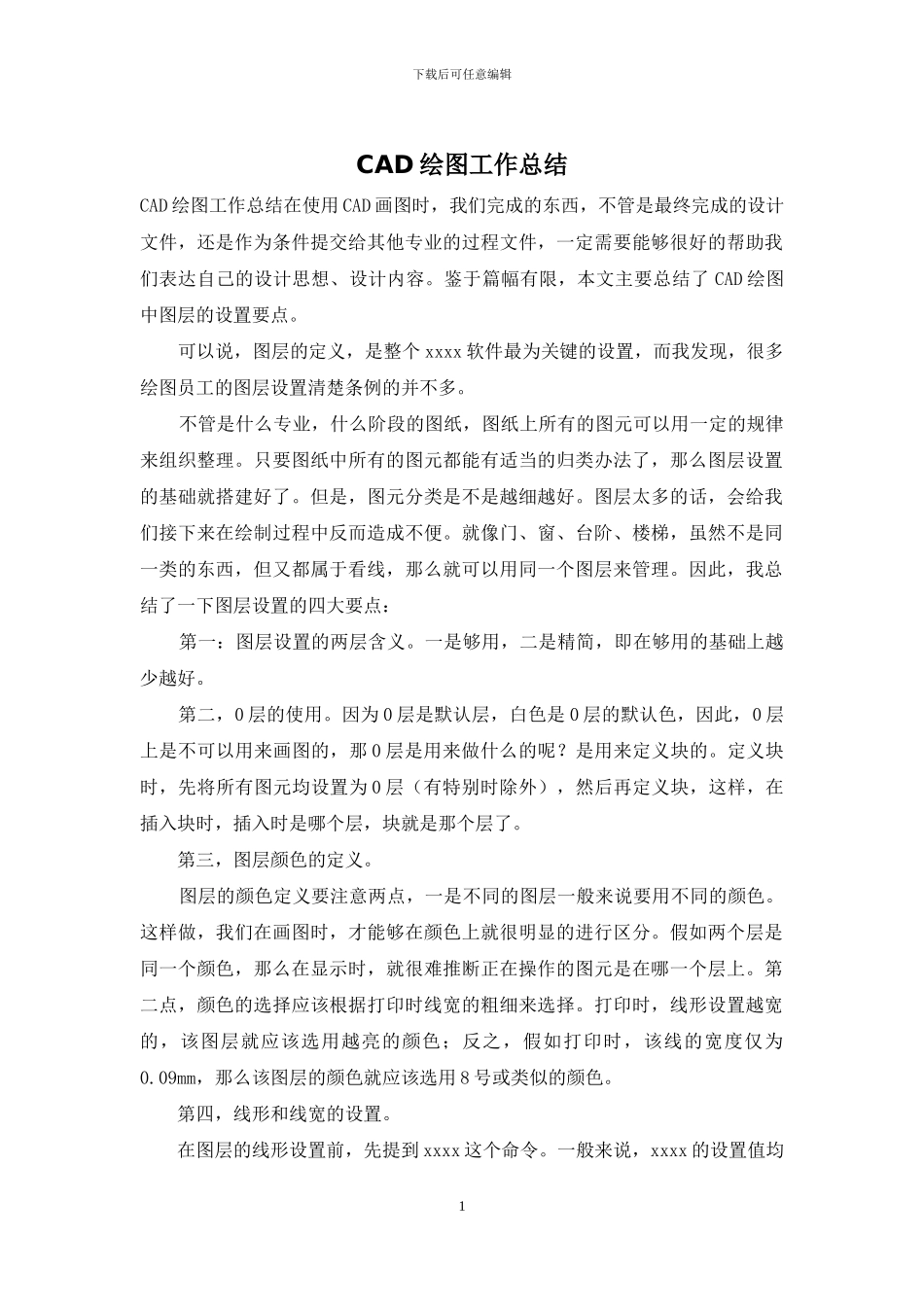

下载后可任意编辑CAD 绘图工作总结CAD 绘图工作总结在使用 CAD 画图时，我们完成的东西，不管是最终完成的设计文件，还是作为条件提交给其他专业的过程文件，一定需要能够很好的帮助我们表达自己的设计思想、设计内容
鉴于篇幅有限，本文主要总结了 CAD 绘图中图层的设置要点
可以说，图层的定义，是整个 xxxx 软件最为关键的设置，而我发现，很多绘图员工的图层设置清楚条例的并不多
不管是什么专业，什么阶段的图纸，图纸上所有的图元可以用一定的规律来组织整理
只要图纸中所有的图元都能有适当的归类办法了，那么图层设置的基础就搭建好了
但是，图元分类是不是越细越好
图层太多的话，会给我们接下来在绘制过程中反而造成不便
就像门、窗、台阶、楼梯，虽然不是同一类的东西，但又都属于看线，那么就可以用同一个图层来管理
因此，我总结了一下图层设置的四大要点： 第一：图层设置的两层含义
一是够用，二是精简，即在够用的基础上越少越好
第二，0 层的使用
因为 0 层是默认层，白色是 0 层的默认色，因此，0 层上是不可以用来画图的，那 0 层是用来做什么的呢
是用来定义块的
定义块时，先将所有图元均设置为 0 层（有特别时除外），然后再定义块，这样，在插入块时，插入时是哪个层，块就是那个层了
第三，图层颜色的定义
图层的颜色定义要注意两点，一是不同的图层一般来说要用不同的颜色
这样做，我们在画图时，才能够在颜色上就很明显的进行区分
假如两个层是同一个颜色，那么在显示时，就很难推断正在操作的图元是在哪一个层上
第二点，颜色的选择应该根据打印时线宽的粗细来选择
打印时，线形设置越宽的，该图层就应该选用越亮的颜色；反之，假如打印时，该线的宽度仅为0
09mm，那么该图层的颜色就应该选用 8 号或类似的颜色

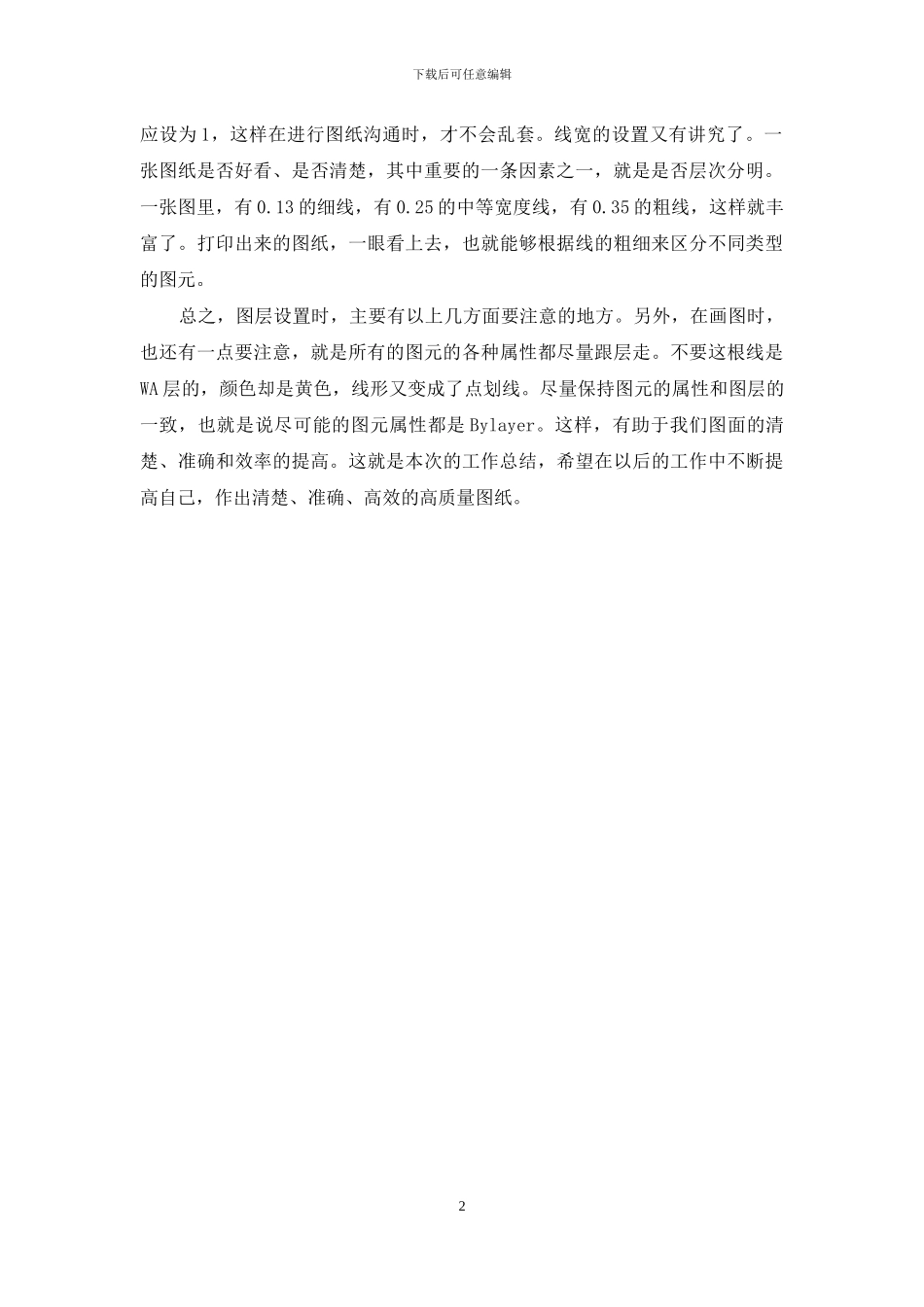

第四，线形和线宽的设置
在图层的线形设置前，先提到 xxxx 这个命令
一般来说，x
