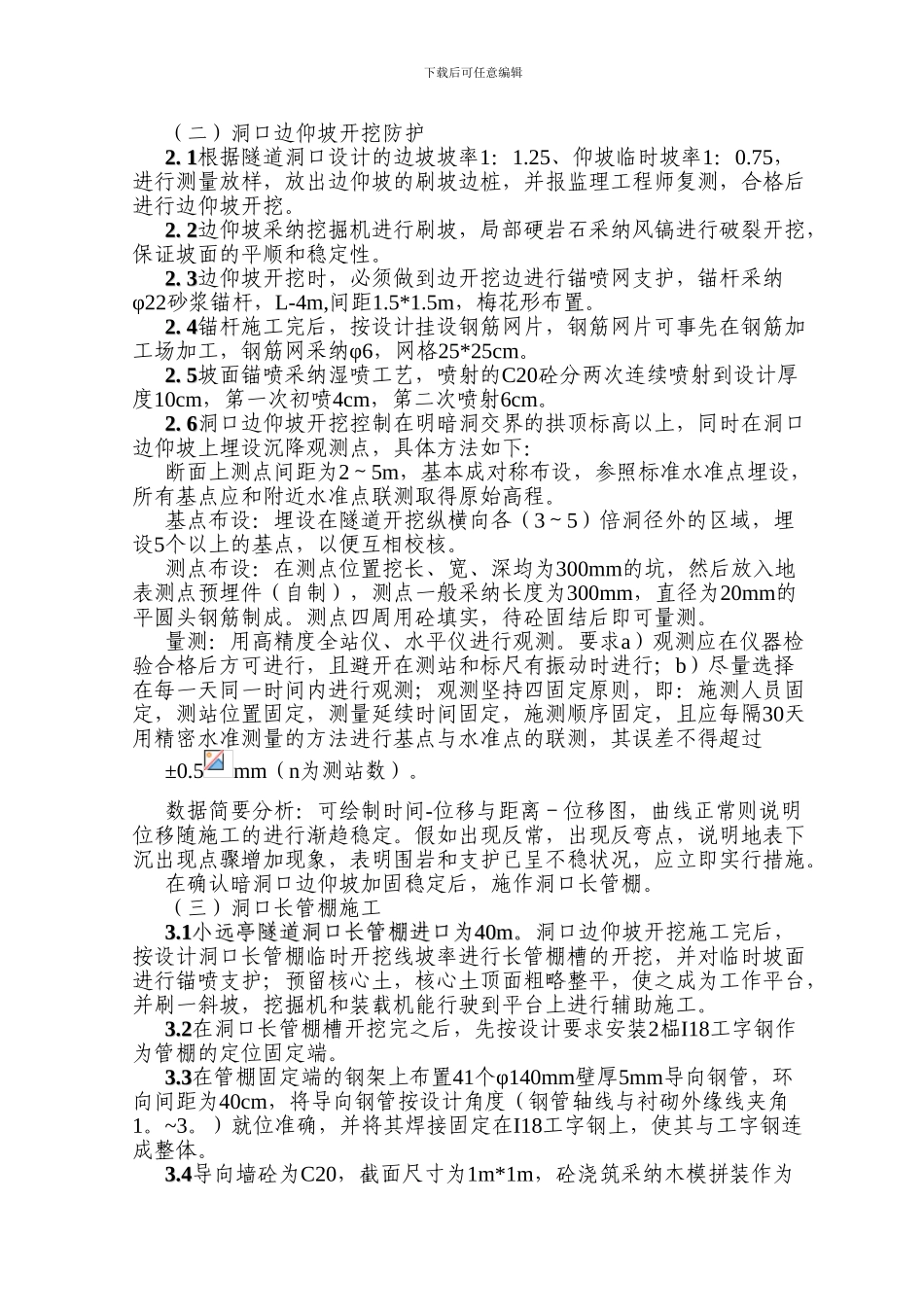

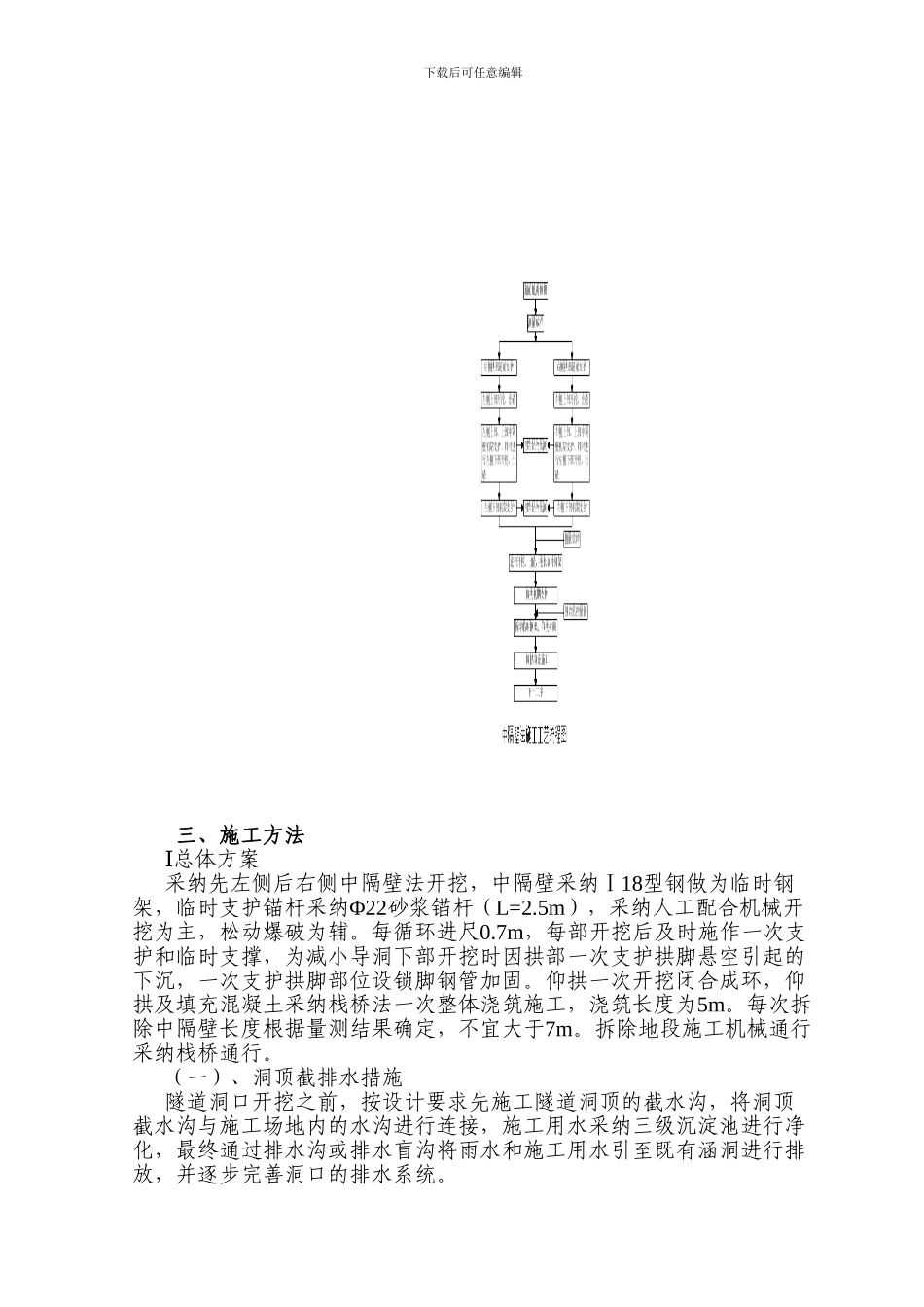

下载后可任意编辑中隔壁法进洞方案一、工程概况小远亭隧道位于福建省闽侯县永丰村，起讫里程为 FDK539+490～FDK539+837，全长 347m，V级围岩，最大埋深为 30.5m，出口为最小埋深约 3m，地表最大坡度为 1：3.6，本隧道为浅埋隧道。主要施工方法拟采纳明挖 34m（洞口斜切式洞门段）、中隔壁法163m（FDK539+507～+630、FDK539+780～+820）及三台阶七步开挖法 150m（FDK539+630～+780）。地形地貌：剥蚀底丘，自然坡度 15~25。，地势起伏不平，植被较发育，部分辟为竹林、果园，局部为取土场。表层为第四系更新统粉质黏土，黄褐色，硬塑，含中粗砂，厚 2-4米；全风化花岗岩，黄褐色，灰白色，风化成土状，砂土状，厚度大于20m；其下伏基岩为花岗岩强-弱风化层，强风化层大于 3 米，岩体较破裂，风化不均匀，弱风化，节理较发育。隧道进口地下水埋深约 20m 左右。二、施工工艺中隔壁法（CD 法）在软弱围岩大跨度隧道中先就隧道一侧采纳二部分层开挖，施作初期支护和中隔墙临时支护，再开挖隧道另一侧，并进行相应的初期支护的施工方法，主要用用Ⅴ级偏弱围岩地段。施工工艺流程见下表1、中隔壁法施工工序如下图所示：下载后可任意编辑三、施工方法Ⅰ总体方案采纳先左侧后右侧中隔壁法开挖，中隔壁采纳Ⅰ18型钢做为临时钢架，临时支护锚杆采纳Φ22砂浆锚杆（L=2.5m），采纳人工配合机械开挖为主，松动爆破为辅。每循环进尺0.7m，每部开挖后及时施作一次支护和临时支撑，为减小导洞下部开挖时因拱部一次支护拱脚悬空引起的下沉，一次支护拱脚部位设锁脚钢管加固。仰拱一次开挖闭合成环，仰拱及填充混凝土采纳栈桥法一次整体浇筑施工，浇筑长度为5m。每次拆除中隔壁长度根据量测结果确定，不宜大于7m。拆除地段施工机械通行采纳栈桥通行。（一）、洞顶截排水措施隧道洞口开挖之前，按设计要求先施工隧道洞顶的截水沟，将洞顶截水沟与施工场地内的水沟进行连接，施工用水采纳三级沉淀池进行净化，最终通过排水沟或排水盲沟将雨水和施工用水引至既有涵洞进行排放，并逐步完善洞口的排水系统。下载后可任意编辑（二）洞口边仰坡开挖防护2. 12. 1根据隧道洞口设计的边坡坡率1：1.25、仰坡临时坡率1：0.75，进行测量放样，放出边仰坡的刷坡边桩，并报监理工程师复测，合格后进行边仰坡开挖。2. 22. 2边仰坡采纳挖掘机进行刷坡，局部硬岩石采纳风镐进行破裂开挖，保证坡面的平顺和稳定性。2. 32. 3边仰坡开挖时，必须做到边开挖边进行锚喷网...
