CFG地基加固方案及施工组织设计VIP免费

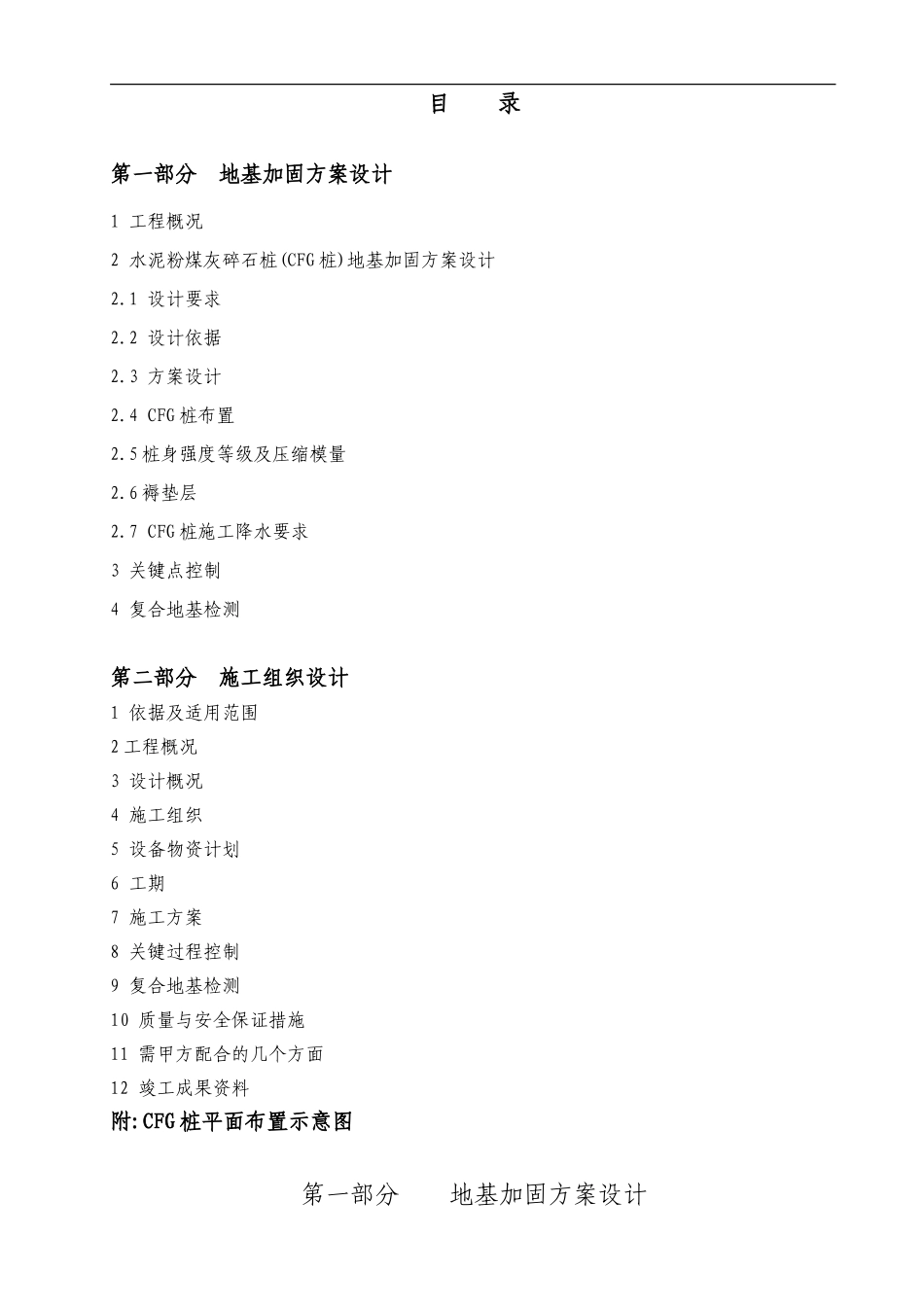

目 录第一部分 地基加固方案设计1 工程概况2 水泥粉煤灰碎石桩(CFG 桩)地基加固方案设计2.1 设计要求2.2 设计依据2.3 方案设计2.4 CFG 桩布置2.5 桩身强度等级及压缩模量2.6 褥垫层2.7 CFG 桩施工降水要求3 关键点控制4 复合地基检测第二部分 施工组织设计1 依据及适用范围2 工程概况3 设计概况4 施工组织5 设备物资计划6 工期7 施工方案8 关键过程控制9 复合地基检测10 质量与安全保证措施11 需甲方配合的几个方面12 竣工成果资料附:CFG 桩平面布置示意图第一部分 地基加固方案设计下载后可任意编辑1 工程概况 “玉锦苑”位于某市一环路以内，武成大街与中道街交汇处。由某市青羊建委城镇房屋综合开发公司投资兴建。该建筑为 6F+1 层，全框架结构，独立柱基。我公司受建设单位委托，对该楼的地基加固处理工作进行方案设计。根据该场地岩土勘察报告，地层结构自上而下为：1.素填土：灰色，主要由粉土组成，含大量植物根茎及卵砾石；干～稍湿，结构松散，系近期堆填。全场地分布，层厚1.30～3.70m；2.粉土： 褐灰色或黄灰色，湿，松散～中密，遍布于整个场地，含少量石英、云母片及粘性土，稍有光泽，干强度低，轻微摇振反应，厚度为0.50～2.00m 3.细砂：褐灰色或褐黄色，主要是由石英，长石及少量云母组成，层厚 0.3～0.5 米，分布在卵石层顶板,仅在个别空可见。4.卵石土：灰色，湿～饱和，稍密～密实。卵石成份以岩浆岩为主,少量为变质岩和沉积岩；以中等风化和微风化者居多，少量强风化。卵石磨圆度较好，呈圆形～亚圆形,粒径一般 2～8cm,最大超过 12cm,该层埋深 2.00～5.20m。根据卵石的含量和密实度等工程特性不同，将该层又分为松散状卵石土（4－0）、稍密状卵石土（4－1）、中密状卵石土（4－2）、密实状卵石土（4－3）四个工程地质亚层。松散状卵石土（4－0）：卵石含量约占 30％；细砂充填；N120 修正击数 2～4 击；稍密状卵石土（4－1）：卵石含量约占 50％；细砂充填；N120 修正击数 4～7 击；中密状卵石土（4—2）：卵石和约占 65％；细砂充填；N120 修正击数 8～12 击；密实状卵石土（4—3）：卵石和约占 75％；细砂充填；N120 修正击数 13～20 击；根据勘察报告可知：场地内地下水主要为孔隙潜水与上层滞水，主要受大气降雨及生活用水补给，潜水赋存于卵石土层中，局部粘性性土层中含上层滞水，由生活用水大气降水补给。勘察期间为丰水期，在钻孔内测得地下潜水稳定水位 ...
