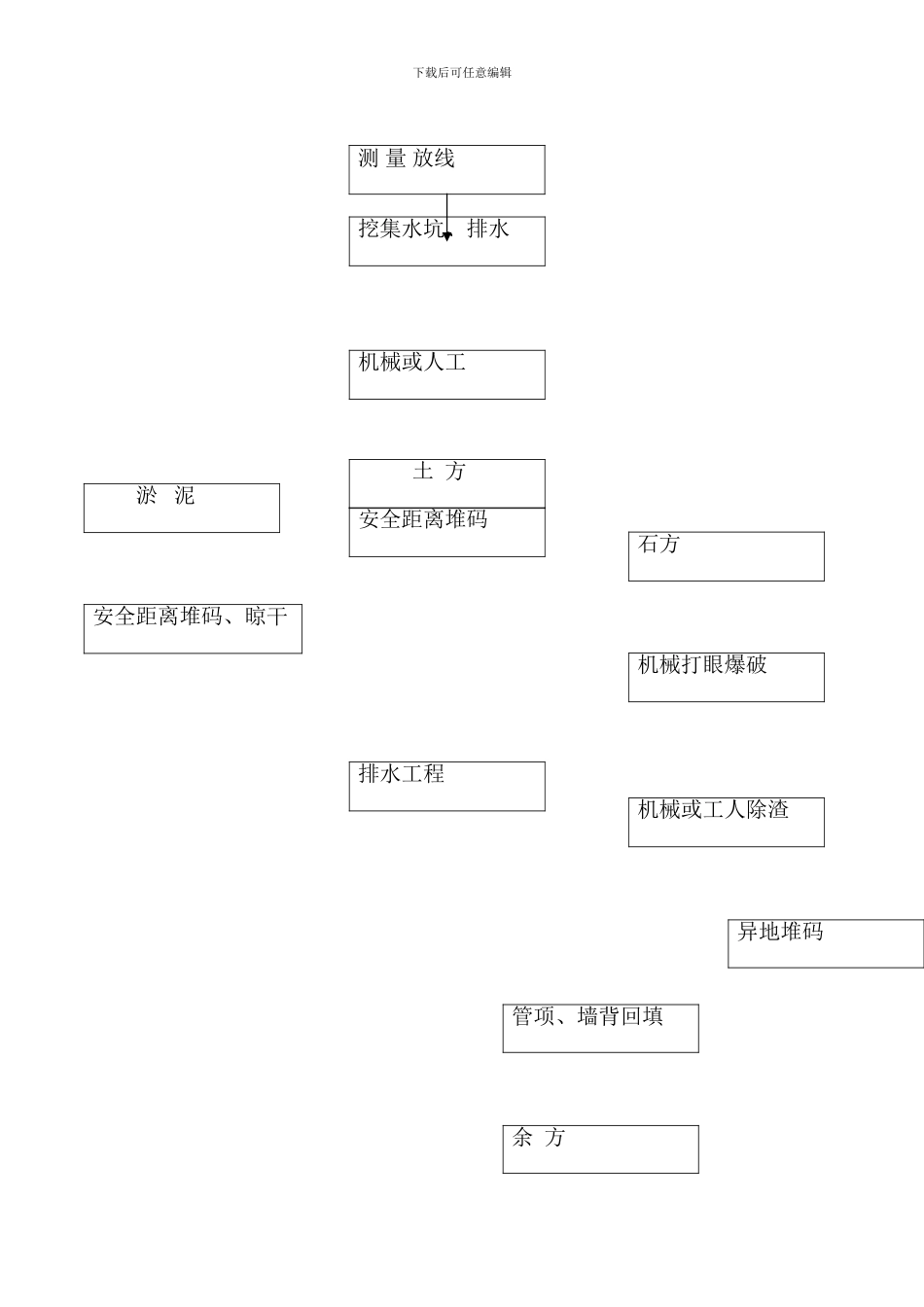

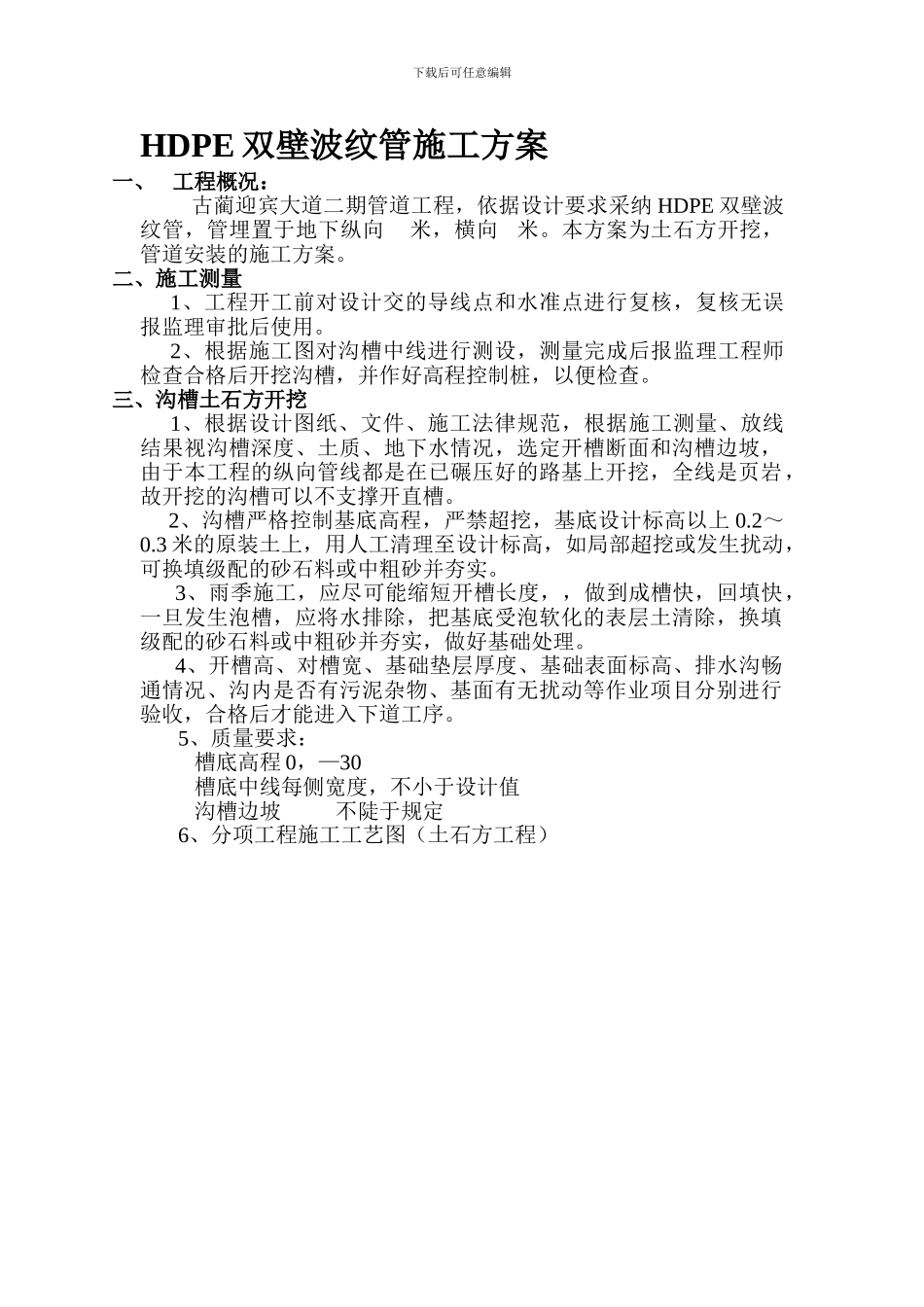

下载后可任意编辑HDPE 双壁波纹管施工方案一、 工程概况： 古蔺迎宾大道二期管道工程，依据设计要求采纳 HDPE 双壁波纹管，管埋置于地下纵向 米，横向 米。本方案为土石方开挖，管道安装的施工方案。二、施工测量 1、工程开工前对设计交的导线点和水准点进行复核，复核无误报监理审批后使用。 2、根据施工图对沟槽中线进行测设，测量完成后报监理工程师检查合格后开挖沟槽，并作好高程控制桩，以便检查。三、沟槽土石方开挖 1、根据设计图纸、文件、施工法律规范，根据施工测量、放线结果视沟槽深度、土质、地下水情况，选定开槽断面和沟槽边坡，由于本工程的纵向管线都是在已碾压好的路基上开挖，全线是页岩，故开挖的沟槽可以不支撑开直槽。 2、沟槽严格控制基底高程，严禁超挖，基底设计标高以上 0.2～0.3 米的原装土上，用人工清理至设计标高，如局部超挖或发生扰动，可换填级配的砂石料或中粗砂并夯实。 3、雨季施工，应尽可能缩短开槽长度，，做到成槽快，回填快，一旦发生泡槽，应将水排除，把基底受泡软化的表层土清除，换填级配的砂石料或中粗砂并夯实，做好基础处理。 4、开槽高、对槽宽、基础垫层厚度、基础表面标高、排水沟畅通情况、沟内是否有污泥杂物、基面有无扰动等作业项目分别进行验收，合格后才能进入下道工序。 5、质量要求： 槽底高程 0，—30 槽底中线每侧宽度，不小于设计值 沟槽边坡 不陡于规定 6、分项工程施工工艺图（土石方工程）下载后可任意编辑测 量 放线 挖集水坑、排水安全距离堆码机械或人工土 方淤 泥安全距离堆码、晾干石方机械打眼爆破排水工程机械或工人除渣异地堆码管项、墙背回填余 方下载后可任意编辑 四、垫层施工 1、垫层施工钱，现将槽内废渣，渣土等杂物清除和将水浸泡过的软泥清除洁净，然后铺上天然的级配砂石料，整平夯实。五、双壁波纹管的施工 1、由于本工程纵向的波纹管直径较大，重量比较重等原因，双壁波纹管到达现场后应用机械进行装卸，装卸时采纳柔韧性较好的皮带、吊带或吊绳进行吊装。 2、管道运输 短距离运输，不应在坚硬不平地面或石子地面上滚动，以防损伤保护层或防腐层。 大直径双壁波纹管，叠放运输不宜大于三层，小径管道如采纳叠放运输时，应将所有管道保持稳定，管道之间留有适当缝隙，以防发生碰撞。上下叠放运输，其高度不赢超过 4 倍管径或2m，车底与管道接触处，要求平坦，并用柔韧性的带子或绳子将其固定在运输工具上，防止滚动或碰...
