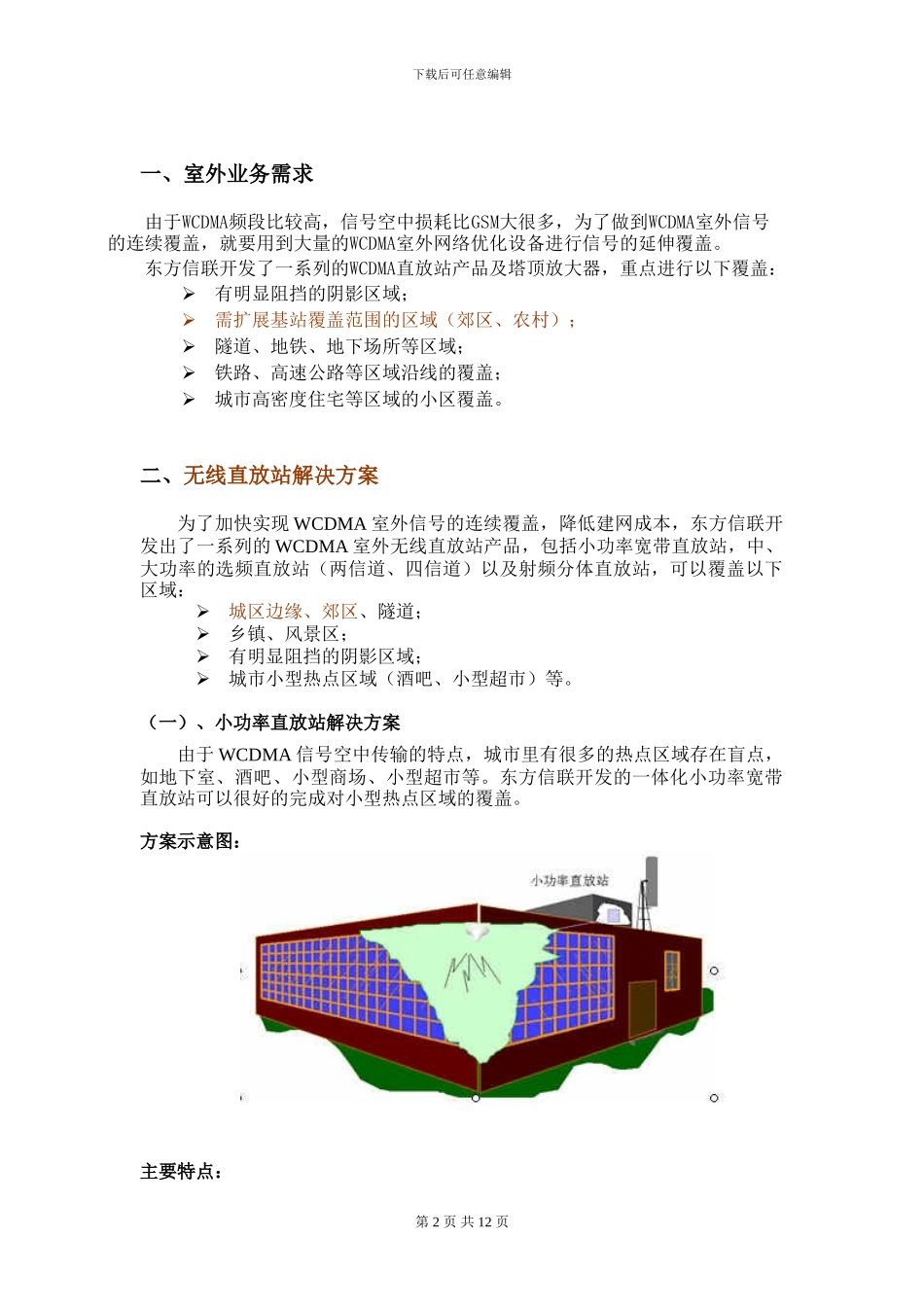

WCDMA室外覆盖解决方案下载后可任意编辑一、室外业务需求由于WCDMA频段比较高，信号空中损耗比GSM大很多，为了做到WCDMA室外信号的连续覆盖，就要用到大量的WCDMA室外网络优化设备进行信号的延伸覆盖。东方信联开发了一系列的WCDMA直放站产品及塔顶放大器，重点进行以下覆盖：有明显阻挡的阴影区域；需扩展基站覆盖范围的区域（郊区、农村）；隧道、地铁、地下场所等区域；铁路、高速公路等区域沿线的覆盖；城市高密度住宅等区域的小区覆盖。二、无线直放站解决方案为了加快实现 WCDMA 室外信号的连续覆盖，降低建网成本，东方信联开发出了一系列的 WCDMA 室外无线直放站产品，包括小功率宽带直放站，中、大功率的选频直放站（两信道、四信道）以及射频分体直放站，可以覆盖以下区域：城区边缘、郊区、隧道；乡镇、风景区；有明显阻挡的阴影区域；城市小型热点区域（酒吧、小型超市）等。（一）、小功率直放站解决方案由于 WCDMA 信号空中传输的特点，城市里有很多的热点区域存在盲点，如地下室、酒吧、小型商场、小型超市等。东方信联开发的一体化小功率宽带直放站可以很好的完成对小型热点区域的覆盖。方案示意图：主要特点：第 2 页 共 12 页下载后可任意编辑采纳无线引入方式，对接收信号强度要求较低；收发天线隔离度高，有效抑制对基站和其他直放站的干扰；施主天线方向性型好，可获得较纯净信号；组网方式灵活，施工方便快捷，建设成本低；设备易搬迁，是补盲、扩大覆盖区域最简便的方法；对信号较弱的城市热点区域进行覆盖有较大的优势。应用场合：城市小型热点区域，如酒吧、小型超市等。WCDMA小功率直放站（二）、中、大功率无线直放站解决方案1、无线一体化直放站采纳 WCDMA 无线一体化选频直放站进行覆盖。采纳无线引入方式，一般采纳方向性较好的天线，接收 Node B 的信号，接收的信号经无线直放站设备放大和信号选择，用具有一定角度的天线发送到所需要的覆盖区。方案示意图：主要特点：收发天线隔离度高，有效抑制对基站和其他直放站的干扰；组网方式灵活，施工方便快捷，建设成本低；设备易搬迁，是补盲、扩大覆盖区域最简便的方法。第 3 页 共 12 页工作频段上行 1920~1980MHz 下行 2110～2170MHz增益70dB±2dB输出功率0.1/0.5W噪声系数≤4dB 驻波比 <1.4 产品优点大动态、高线性具有天线隔离自动测试与调整显示进入基站的噪声功率可二信道升四信道可远程监控...
