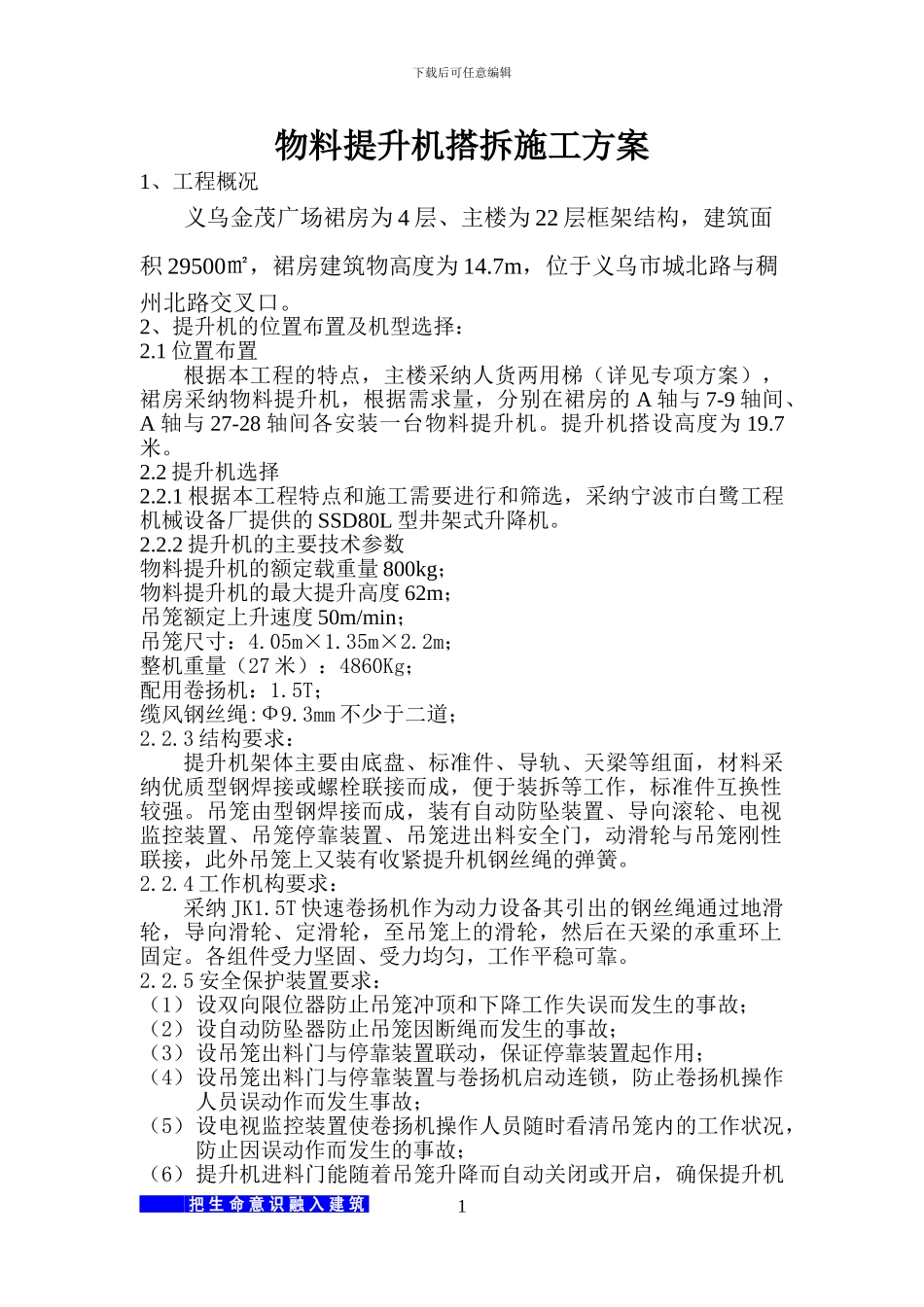

下载后可任意编辑物料提升机搭拆施工方案1、工程概况义乌金茂广场裙房为 4 层、主楼为 22 层框架结构，建筑面积 29500㎡，裙房建筑物高度为 14.7m，位于义乌市城北路与稠州北路交叉口。2、提升机的位置布置及机型选择：2.1 位置布置根据本工程的特点，主楼采纳人货两用梯（详见专项方案），裙房采纳物料提升机，根据需求量，分别在裙房的 A 轴与 7-9 轴间、A 轴与 27-28 轴间各安装一台物料提升机。提升机搭设高度为 19.7米。2.2 提升机选择2.2.1 根据本工程特点和施工需要进行和筛选，采纳宁波市白鹭工程机械设备厂提供的 SSD80L 型井架式升降机。2.2.2 提升机的主要技术参数物料提升机的额定载重量 800kg；物料提升机的最大提升高度 62m；吊笼额定上升速度 50m/min；吊笼尺寸：4.05m×1.35m×2.2m；整机重量（27 米）：4860Kg；配用卷扬机：1.5T；缆风钢丝绳:Ф9.3mm 不少于二道；2.2.3 结构要求：提升机架体主要由底盘、标准件、导轨、天梁等组面，材料采纳优质型钢焊接或螺栓联接而成，便于装拆等工作，标准件互换性较强。吊笼由型钢焊接而成，装有自动防坠装置、导向滚轮、电视监控装置、吊笼停靠装置、吊笼进出料安全门，动滑轮与吊笼刚性联接，此外吊笼上又装有收紧提升机钢丝绳的弹簧。2.2.4 工作机构要求：采纳 JK1.5T 快速卷扬机作为动力设备其引出的钢丝绳通过地滑轮，导向滑轮、定滑轮，至吊笼上的滑轮，然后在天梁的承重环上固定。各组件受力坚固、受力均匀，工作平稳可靠。2.2.5 安全保护装置要求：（1）设双向限位器防止吊笼冲顶和下降工作失误而发生的事故；（2）设自动防坠器防止吊笼因断绳而发生的事故；（3）设吊笼出料门与停靠装置联动，保证停靠装置起作用；（4）设吊笼出料门与停靠装置与卷扬机启动连锁，防止卷扬机操作人员误动作而发生事故；（5）设电视监控装置使卷扬机操作人员随时看清吊笼内的工作状况，防止因误动作而发生的事故；（6）提升机进料门能随着吊笼升降而自动关闭或开启，确保提升机 把 生 命 意 识 融 入 建 筑 1下载后可任意编辑进料口的安全。2.2.6 电气控制装置要求：配有操作配电屏一台，其作用控制卷扬机的运转，电视监控装置的工作，双向限位器的工作，以及控制吊笼出料门、停靠装置与卷扬机启动的连锁等。操作配电屏里装有隔离开关，漏电保护器，沟通接触器，变压器等电气元件，其仪表板上装有电源主令开关，紧急停止开关，升降工作按扭以及黑白电视机一...
