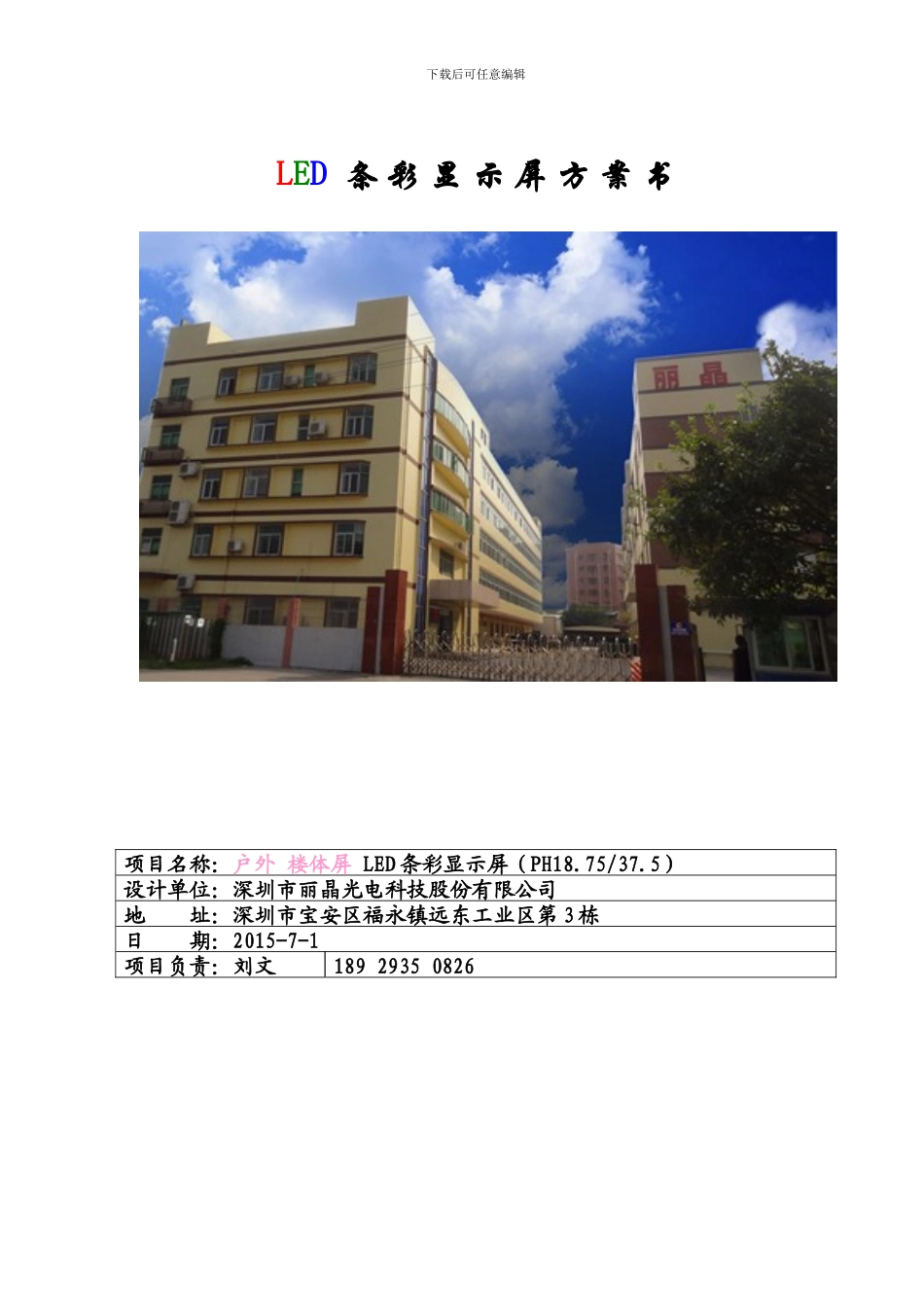

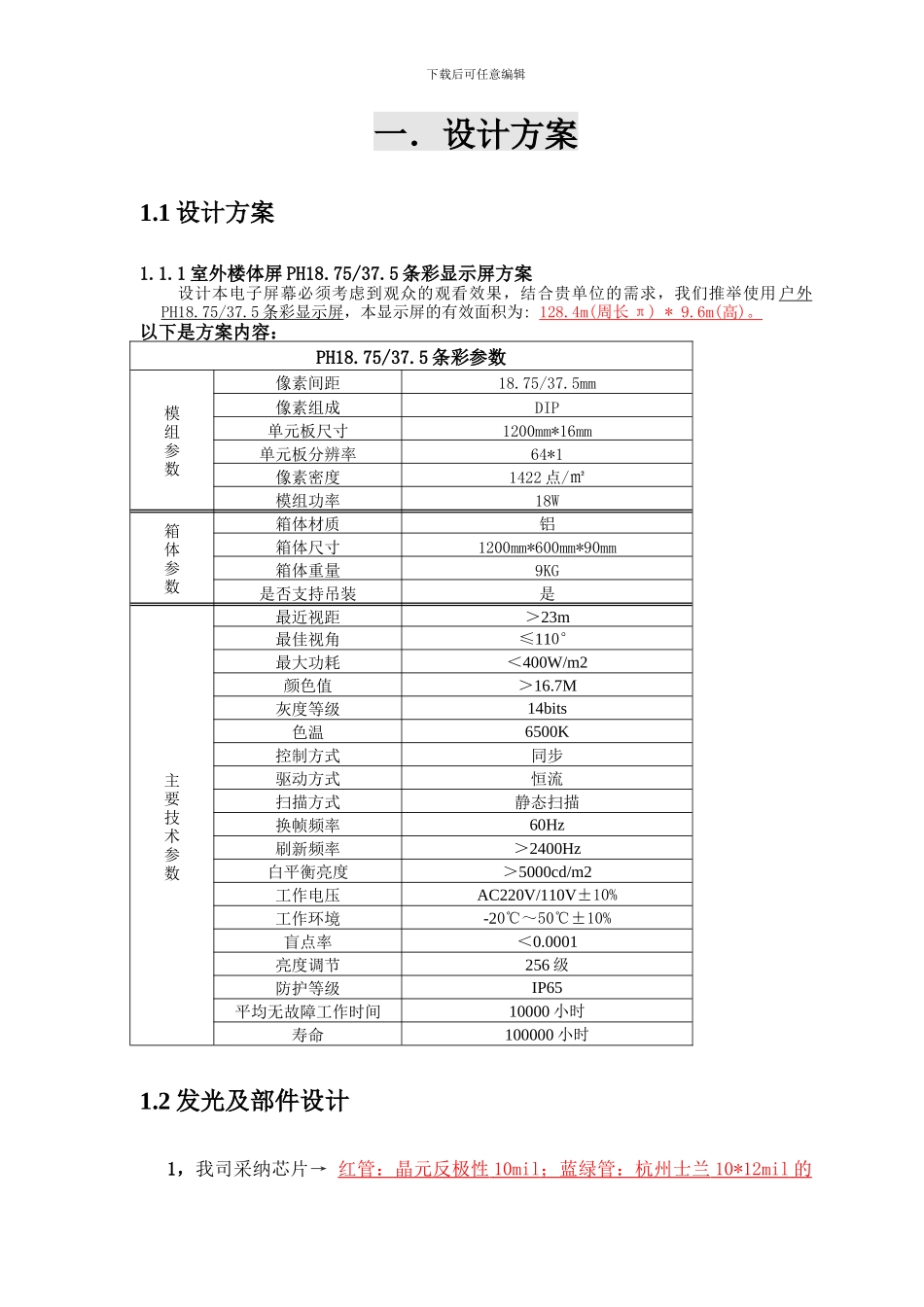

下载后可任意编辑LED 条 彩 显 示 屏 方 案 书项目名称：户外 楼体屏 LED 条彩显示屏（PH18.75/37.5）设计单位：深圳市丽晶光电科技股份有限公司地 址：深圳市宝安区福永镇远东工业区第 3 栋日 期：2015-7-1项目负责：刘文189 2935 0826下载后可任意编辑一．设计方案1.1 设计方案1.1.1 室外楼体屏 PH18.75/37.5 条彩显示屏方案设计本电子屏幕必须考虑到观众的观看效果，结合贵单位的需求，我们推举使用 户外PH18.75/37.5 条彩显示屏 ，本显示屏的有效面积为: 128.4m( 周长 π) * 9.6m( 高 ) 。 以下是方案内容：PH18.75/37.5 条彩参数模组参数像素间距18.75/37.5mm像素组成DIP单元板尺寸1200mm*16mm单元板分辨率64*1像素密度1422 点/㎡模组功率18W箱体参数箱体材质铝箱体尺寸1200mm*600mm*90mm箱体重量9KG是否支持吊装是主要技术参数最近视距＞23m最佳视角≤110°最大功耗＜400W/m2颜色值＞16.7M灰度等级14bits色温6500K控制方式同步驱动方式恒流扫描方式静态扫描换帧频率60Hz刷新频率＞2400Hz白平衡亮度＞5000cd/m2工作电压AC220V/110V±10%工作环境-20℃～50℃±10%盲点率＜0.0001亮度调节256 级防护等级IP65平均无故障工作时间10000 小时寿命100000 小时1.2 发光及部件设计1，我司采纳芯片→ 红管：晶元反极性 10mil ；蓝绿管：杭州士兰 10*12mil 的 下载后可任意编辑高品质发光芯片，不仅具有很高的色纯度、高亮度、长寿命，而且有宽广的视角。2，该产品的模组采纳横向的灯条模式，分为 6 灯式和 3 灯式，6 灯模组的厚度仅为 16mm，3 灯的模组厚度仅为 13mm，屏体的通透性极大，墙体安装更加牢固，同时也实现了前安装和前维护。3，采纳铝制材质，重量仅仅为 10KG 左右，固定安装和租赁吊装均使用。4，屏体背部的主支撑结构为圆形铝管，质量轻便，箱体可任意拆卸，安装维护极为方便。5，此显示屏的电源线和网线合二为一，组合成了三通七芯的电源信号线，T 型电源信号线可单独拆卸，安装维护调试极为方便。6，此显示屏的控制系统为云智控制系统，解决了横向点间距和纵向点间距不一致的问题。7，电源和接收卡设计在箱体背部，且为无风扇设计，散热性良好且无噪音。1.3 画面设计1.3.1 高亮度为了使图像能够鲜亮地从亮画面转到暗画面,为此我们采纳了的高亮度 LED.以保证显示屏的亮度能达到以下指标:PH18.75/37.5 户外条彩显示屏方案亮度可达到 5000cd/ ㎡（ P18.75/37.5 条彩 屏...
