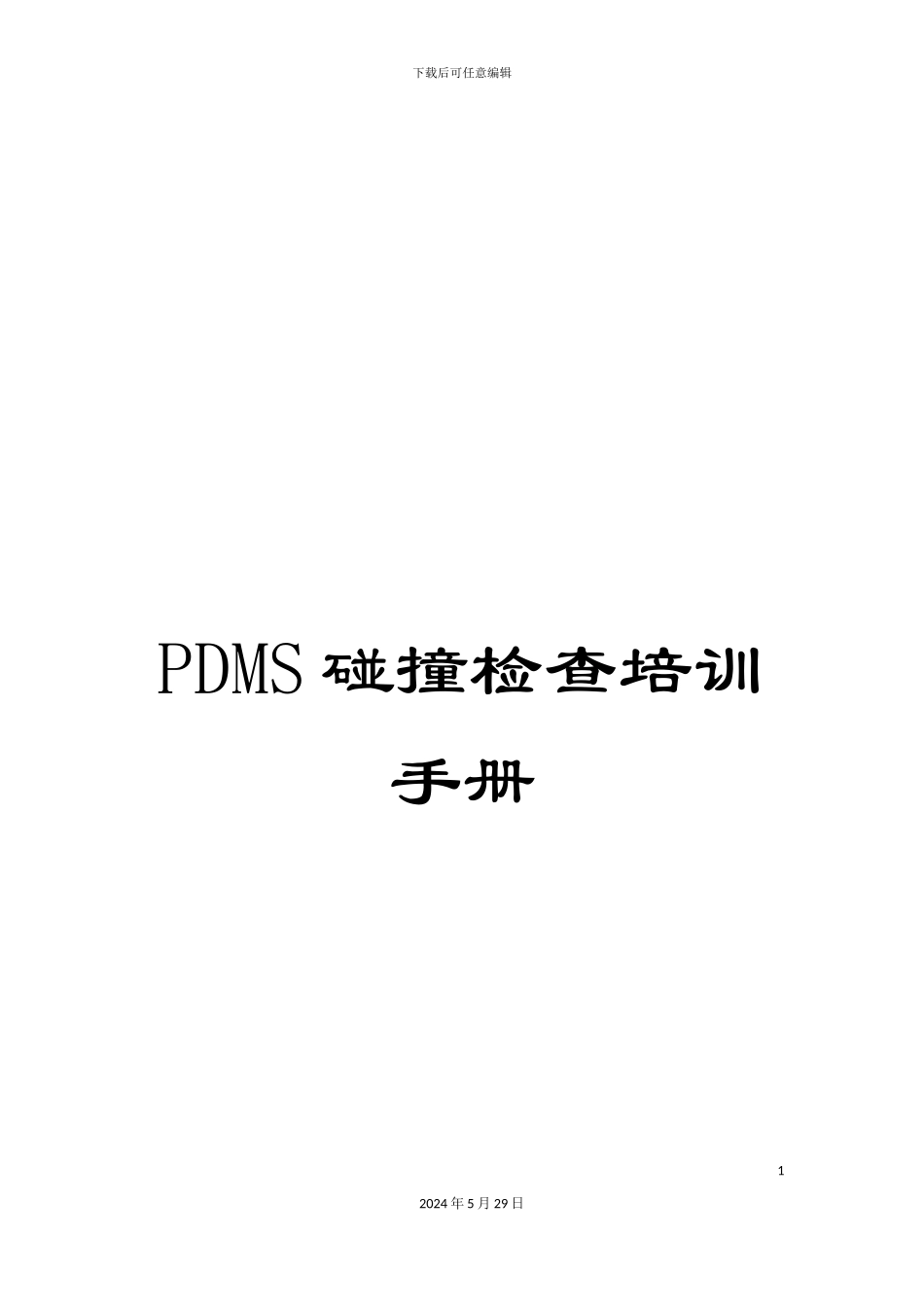

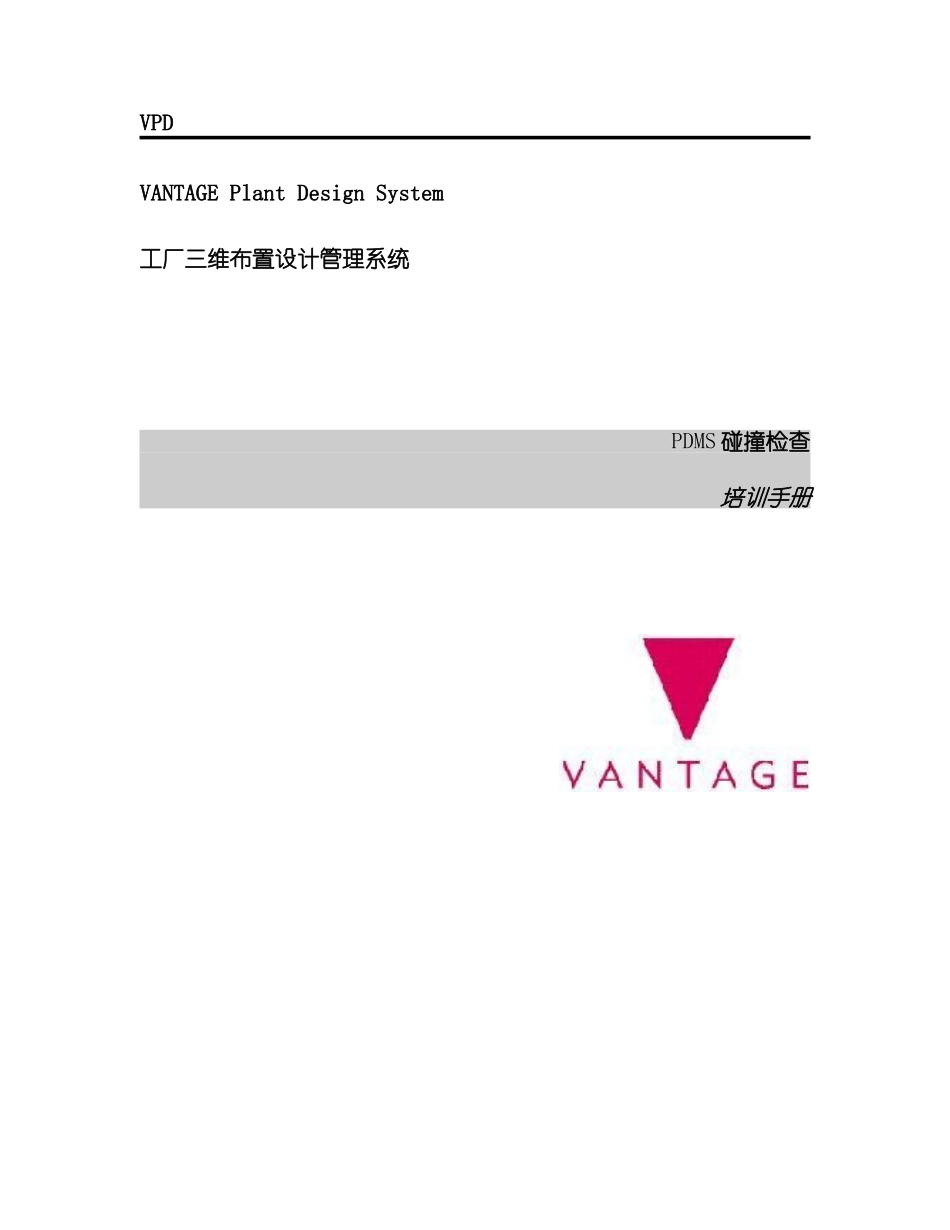

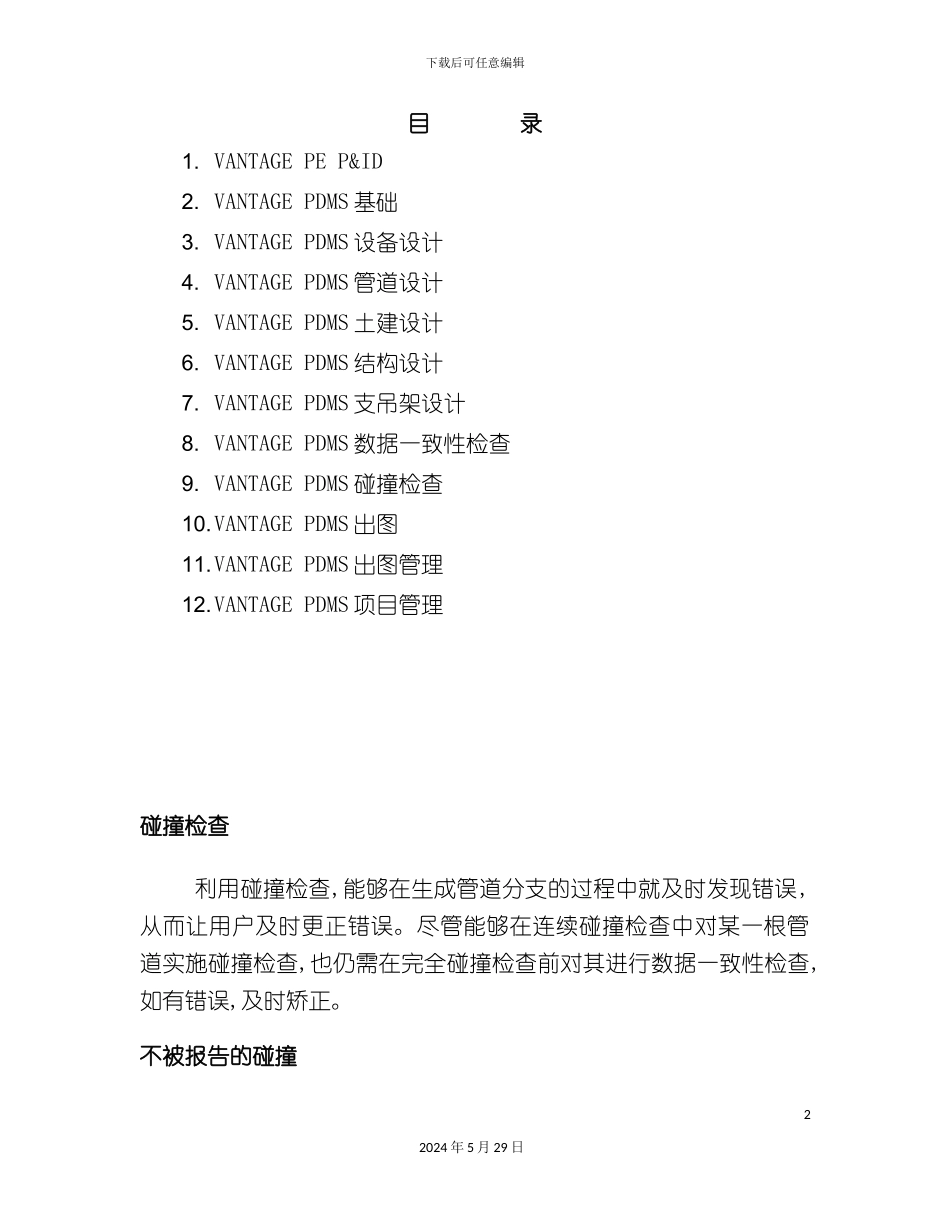

下载后可任意编辑PDMS 碰撞检查培训手册12024 年 5 月 29 日VPDVANTAGE Plant Design System工厂三维布置设计管理系统PDMS 碰撞检查 培训手册下载后可任意编辑目录1. VANTAGE PE P&ID2. VANTAGE PDMS 基础3. VANTAGE PDMS 设备设计4. VANTAGE PDMS 管道设计5. VANTAGE PDMS 土建设计6. VANTAGE PDMS 结构设计7. VANTAGE PDMS 支吊架设计8. VANTAGE PDMS 数据一致性检查9. VANTAGE PDMS 碰撞检查10.VANTAGE PDMS 出图11.VANTAGE PDMS 出图管理12.VANTAGE PDMS 项目管理碰撞检查利用碰撞检查,能够在生成管道分支的过程中就及时发现错误,从而让用户及时更正错误。尽管能够在连续碰撞检查中对某一根管道实施碰撞检查,也仍需在完全碰撞检查前对其进行数据一致性检查,如有错误,及时矫正。不被报告的碰撞22024 年 5 月 29 日下载后可任意编辑各种基本元件、管道部件或钢结构部件之间的碰撞一般都会得到报告,除了以下各种碰撞:· 同一设备的两个基本元件之间碰撞· 同一属主的两个结构或子结构之间的碰撞· 互相连接的管道部件之间的碰撞· 互相连接的管道部件和管嘴之间的碰撞· 所有占有属性值(obstruction value)设置为零的部件或基本元件碰撞缺省值的设置(Setting Clash Defaults)选择 Setting>Clasher>Defaults 菜单项,设置碰撞检查所需的值。执行该菜单命令,调出设置碰撞检查判别标准的对话框。如下图:能够设置接触间隙值(touch gap),重叠值(overlap)和误差值(clearance),这些接触(touch)不一定都报告为碰撞。能够设置管道分支内的碰撞给予报告或予以忽略。32024 年 5 月 29 日下载后可任意编辑占有属性等级(Obstruction Levels)所 有 设 计 数 据 库 (Design database) 和 所 有 等 级 数 据 库(Catalogue database)内的基本元件都有一个叫做 OBSTRUCTION(空间占有)的属性值。属性值的范围是 0 到 2。表示含意如下:OBST＝0 无占有属性OBST＝1 软占有,用来产生人行通道,操作空间等OBST＝2 硬占有,表示实体对象注意:对于负实体来讲,这些值的含义刚好相反。因此假如一个负实体的 OBST=1 或 2(缺省值)即表明这是一个孔洞。碰撞类型当一个基本元件产生之后,它的 OBST 属性值一般缺省设置为2(hard)。假如需要属性值为０或１,则必须改变 OBST 的值。从性质上来分,碰撞类型有如下这些:HH 硬/硬(Hard/Hard)HS 硬/软(Hard/Soft)HI 硬实体/绝缘层(Hard/I...
