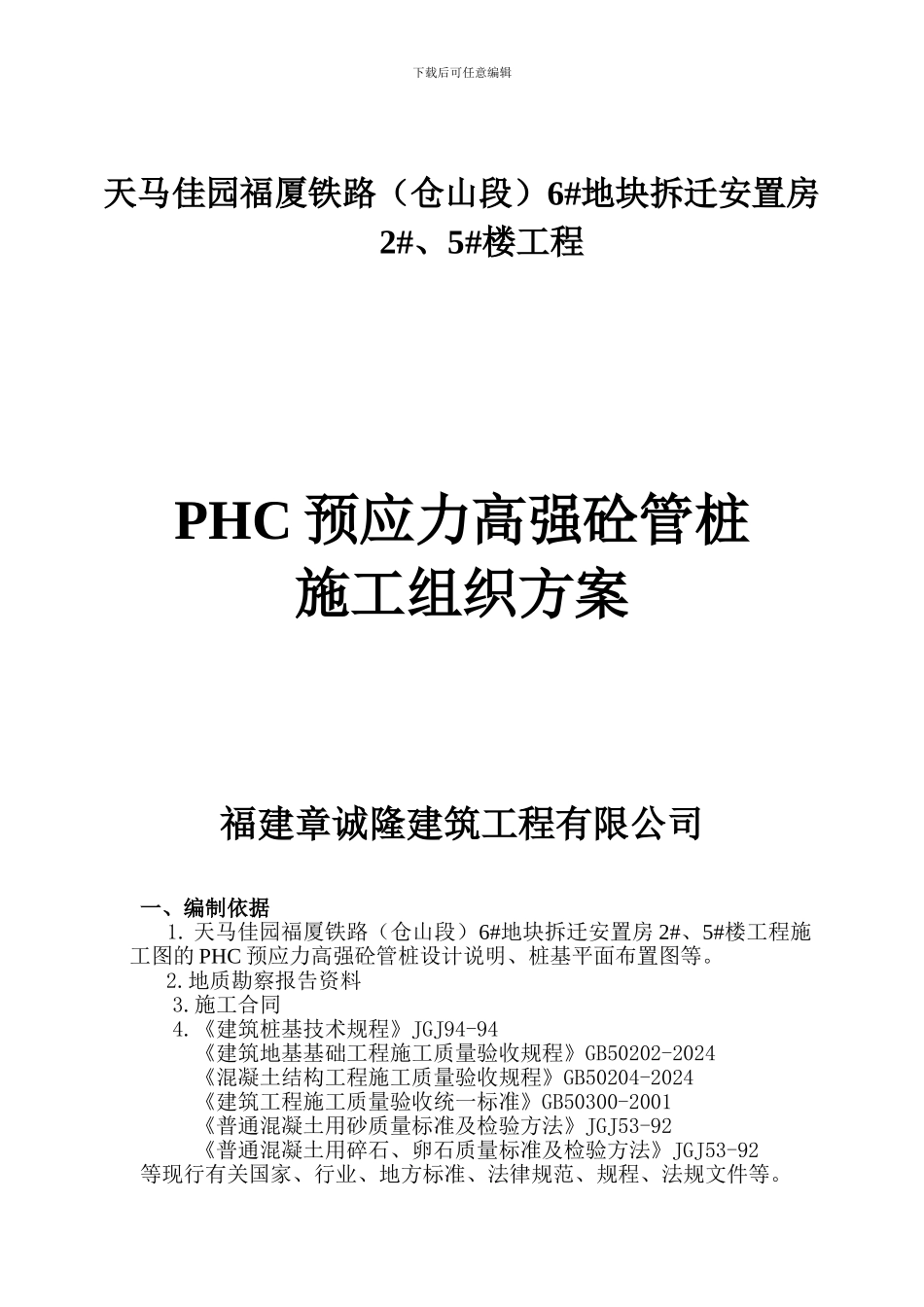

下载后可任意编辑天马佳园福厦铁路（仓山段）6#地块拆迁安置房2#、5#楼工程PHC 预应力高强砼管桩施工组织方案福建章诚隆建筑工程有限公司一、编制依据 1. 天马佳园福厦铁路（仓山段）6#地块拆迁安置房 2#、5#楼工程施工图的 PHC 预应力高强砼管桩设计说明、桩基平面布置图等。 2.地质勘察报告资料 3.施工合同 4.《建筑桩基技术规程》JGJ94-94 《建筑地基基础工程施工质量验收规程》GB50202-2024 《混凝土结构工程施工质量验收规程》GB50204-2024 《建筑工程施工质量验收统一标准》GB50300-2001 《普通混凝土用砂质量标准及检验方法》JGJ53-92 《普通混凝土用碎石、卵石质量标准及检验方法》JGJ53-92等现行有关国家、行业、地方标准、法律规范、规程、法规文件等。下载后可任意编辑二、工程概况（一）概况 本工程位于福州市仓山区东侧，由福州市省重点建设项目征地拆迁指挥部、福州统建拆迁工程处投资兴建，建筑结构由福建经福建筑设计工程有限公司承担结构设计，地质勘察由福建省建筑轻纺设计院承担勘察，由福建章诚隆建筑工程有限公司承建施工，由福州开发区宏信监理有限公司进行监理。2#楼建筑面积 7686.6㎡，高度52.17㎡，框架剪力墙体系，地上十八层；5#楼建筑面积 4827.66㎡，高度 33.71㎡，框架体系，地上十一层。（二）桩基设计要求 本工程采纳 PHC 高强预应力砼管桩，2#楼共 97 根，其中 PHC500-100-AB 管桩共 89 根，单桩承载力设计值 2000KN，PHC500-125-AB管桩共 8 根，单桩承载力设计值 2400KN；5#楼共 84 根，其中PHC400-95-AB 管桩共 42 根，单桩承载力设计值 1600KN，PHC500-100-AB 管桩共 28 根，单桩承载力设计值 2000KN，PHC500-125-AB管桩共 8 根，单桩承载力设计值 2000KN。桩基持力层为第 6 层强风化花岗岩层，桩端进入持力层深度>0.4m，沉桩方法为锤击法（锤重6.2~7.2T）桩长约 32 米。压桩应符合《建筑桩基技术法律规范》（JGJ94-94）和有关规定及质量验收标准。1、本工程基础选用 PHC 高强预应力混凝土管桩，管桩基础安全等级为二级。 2、PHC 高强预应力混凝土管桩，根据国标 GB13476-92，《先张法预应力混凝土管桩》设计制造。管桩厂家应提供产品详细图纸大样及有关说明（包括管桩力学性能指标）提供产品的有关检验数据及质保证书。3、预应力管桩应由专业厂家提供产品规格，桩径为 ф400 选用PHC400-95-AB 型 号 ， 桩 径 为 ф500 选 用 PHC500-100-A...
