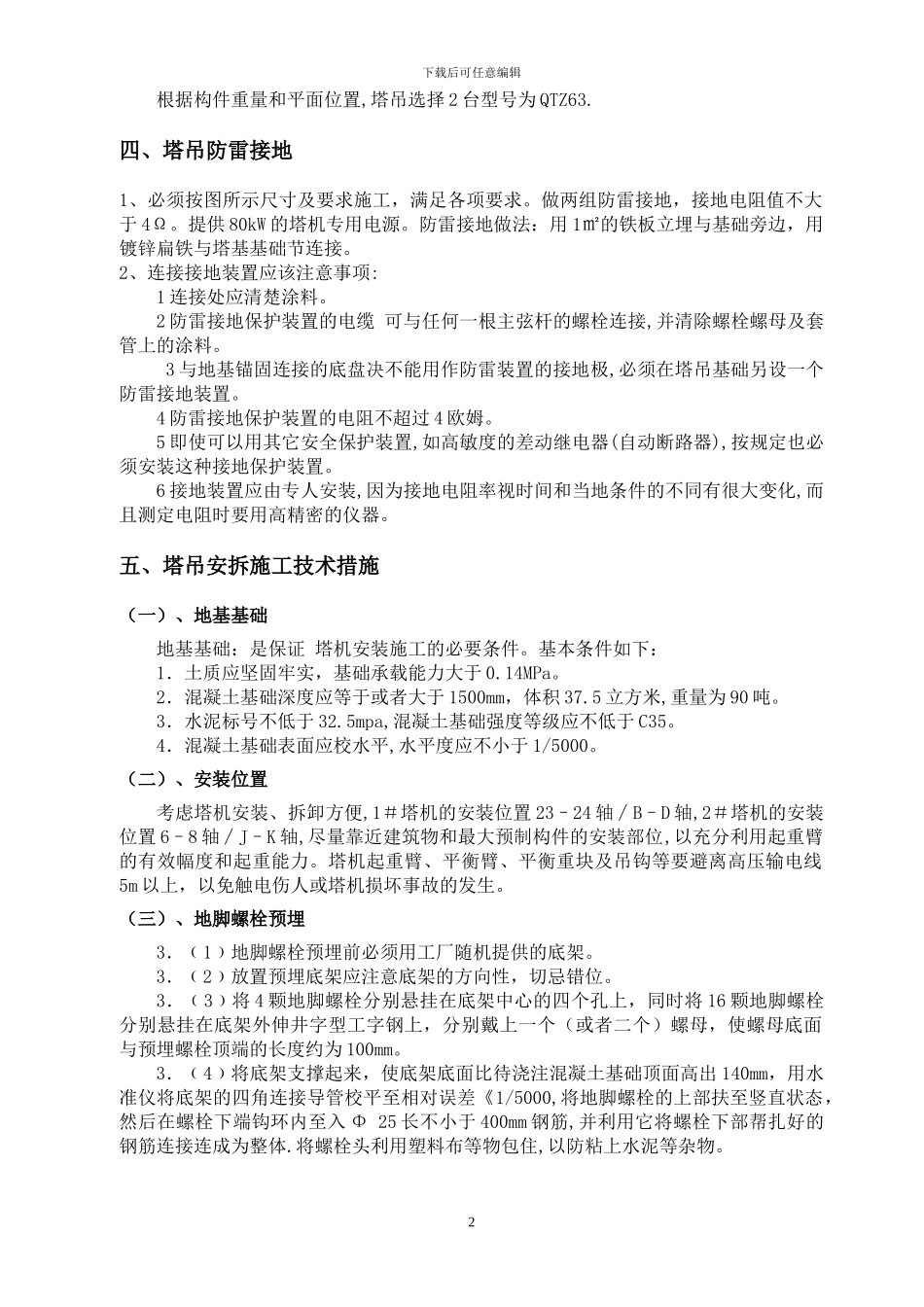

下载后可任意编辑一、工程概况金桂尚苑A地块1#、2#、3#楼工程项目，由中国中建设计集团有限公司上海分公司设计。本工程项目地处无锡市太湖大道金匮桥西A地块,总建筑面积：67000平方米，建筑总高度为102.6m，地下2层，以地下室顶板﹙黄海高度5.15米﹚为本工程±0.00, ±0.00以上主体建筑为18层.23层及商辅。±0.00以上分为1、2、3栋楼。本工程项目安装QTZ63塔吊2台，其中臂长50米，这样就能尽可能的覆盖整个现场，最大限度的减少吊运死角，满足现场使用的要求。根据塔吊说明书上各项技术参数的说明，本设计验算方案选用QTZ63说明书的规格作为依据。二、塔吊布置的难度1、我公司进场时，场地已平整, 基础桩已完成。2、由于基坑四周可用的堆场和加工场地非常有限，南侧太湖大道,北侧只能利用小型道路，东西两侧根本没有场地。三、塔吊布置的思路及具体布置1.塔吊的位置选择 由于四周场地受限,考虑到塔吊的安全和边坡的稳定, 根据地下室结构平面布置和构件重量分布情况,将 2 台塔吊布置在地下室底板面上, 1 台布置在 1＃楼南面.1 台布置在 2＃楼东侧.2.塔吊型号确定1下载后可任意编辑根据构件重量和平面位置,塔吊选择 2 台型号为 QTZ63.四、塔吊防雷接地1、必须按图所示尺寸及要求施工，满足各项要求。做两组防雷接地，接地电阻值不大于 4Ω。提供 80kW 的塔机专用电源。防雷接地做法：用 1㎡的铁板立埋与基础旁边，用镀锌扁铁与塔基基础节连接。2、连接接地装置应该注意事项:1 连接处应清楚涂料。2 防雷接地保护装置的电缆 可与任何一根主弦杆的螺栓连接,并清除螺栓螺母及套管上的涂料。 3 与地基锚固连接的底盘决不能用作防雷装置的接地极,必须在塔吊基础另设一个防雷接地装置。4 防雷接地保护装置的电阻不超过 4 欧姆。5 即使可以用其它安全保护装置,如高敏度的差动继电器(自动断路器),按规定也必须安装这种接地保护装置。6 接地装置应由专人安装,因为接地电阻率视时间和当地条件的不同有很大变化,而且测定电阻时要用高精密的仪器。五、塔吊安拆施工技术措施（一）、地基基础地基基础：是保证 塔机安装施工的必要条件。基本条件如下：1．土质应坚固牢实，基础承载能力大于 0.14MPa。2．混凝土基础深度应等于或者大于 1500mm，体积 37.5 立方米,重量为 90 吨。3．水泥标号不低于 32.5mpa,混凝土基础强度等级应不低于 C35。4．混凝土基础表面应校水平,水平度应不小于 1/5000。（二）、安装位置考虑塔机安装、拆...
