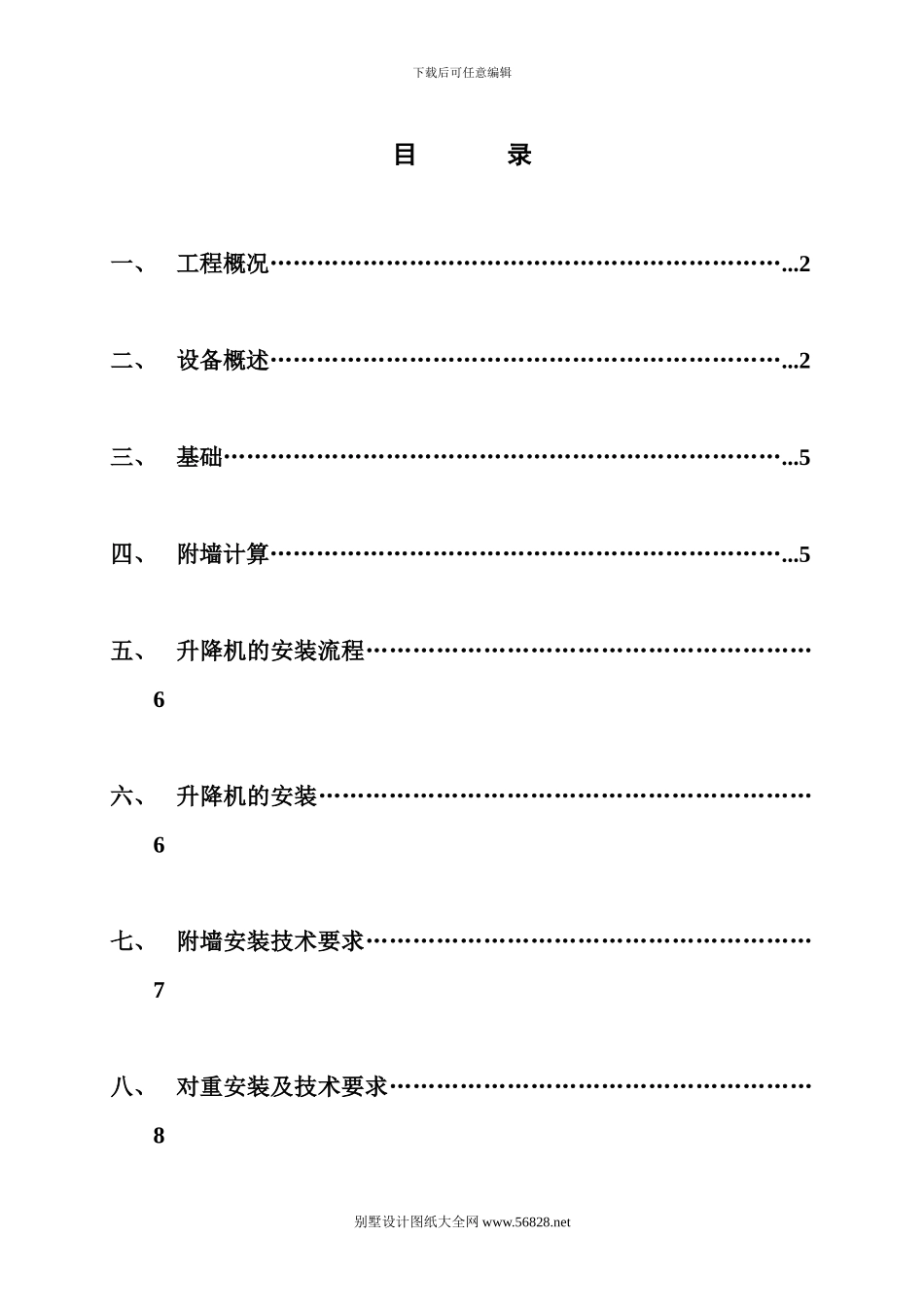

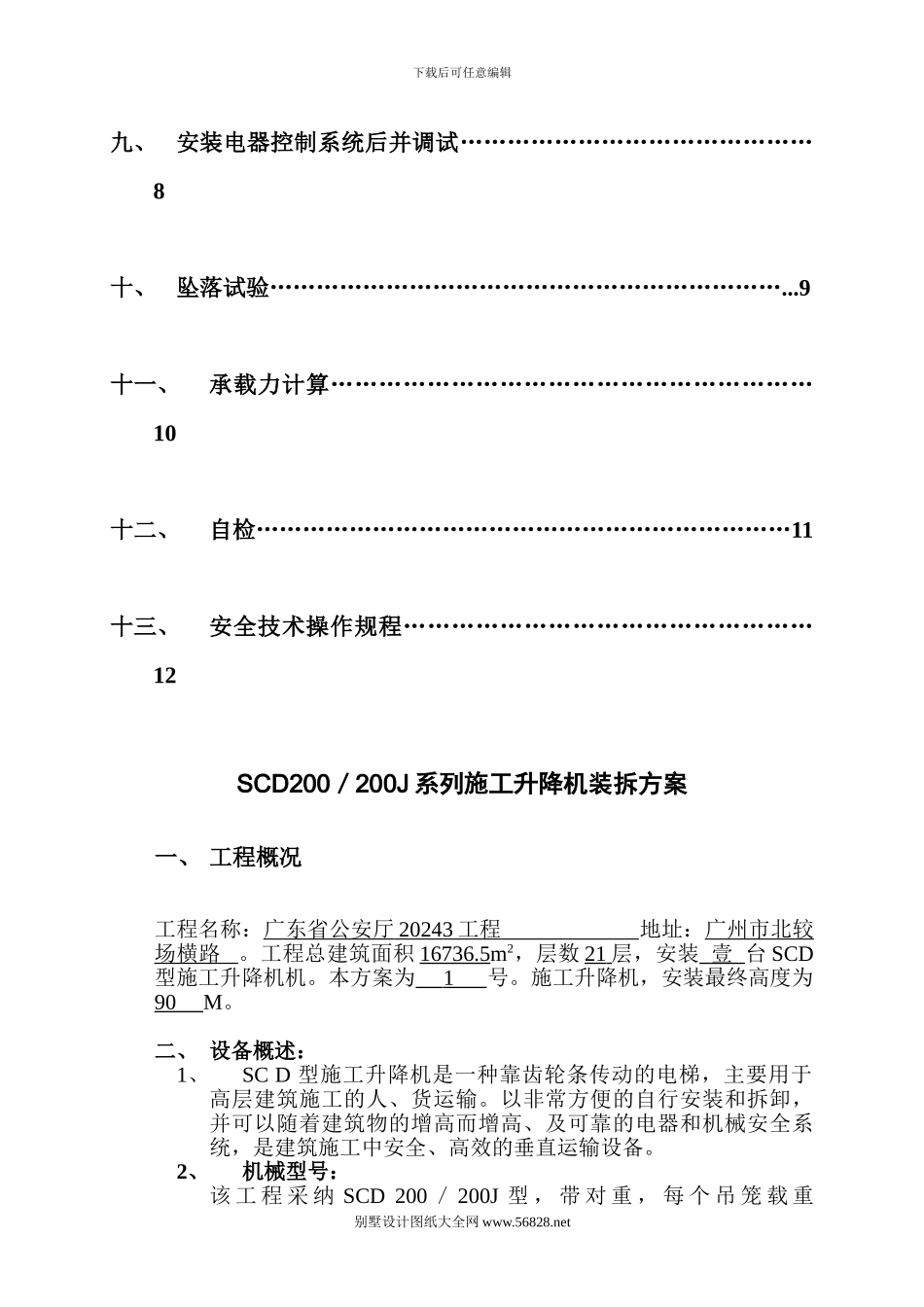

下载后可任意编辑目 录一、工程概况…………………………………………………………...2二、设备概述…………………………………………………………...2三、基础………………………………………………………………...5四、附墙计算…………………………………………………………...5五、升降机的安装流程…………………………………………………6六、升降机的安装………………………………………………………6七、附墙安装技术要求…………………………………………………7八、对重安装及技术要求………………………………………………8别墅设计图纸大全网 www.56828.net下载后可任意编辑九、安装电器控制系统后并调试………………………………………8十、坠落试验…………………………………………………………...9十一、承载力计算……………………………………………………10十二、自检……………………………………………………………11十三、安全技术操作规程……………………………………………12SCD200／200J 系列施工升降机装拆方案 一、 工程概况工程名称：广东省公安厅 20243 工程 地址：广州市北较场横路 。工程总建筑面积 16736.5m2，层数 21 层，安装 壹 台 SCD型施工升降机机。本方案为 1 号。施工升降机，安装最终高度为 90 M。 二、 设备概述：1、SC D 型施工升降机是一种靠齿轮条传动的电梯，主要用于高层建筑施工的人、货运输。以非常方便的自行安装和拆卸，并可以随着建筑物的增高而增高、及可靠的电器和机械安全系统，是建筑施工中安全、高效的垂直运输设备。2、机械型号：该 工 程 采 纳 SCD 200 ／ 200J 型 ， 带 对 重 ， 每 个 吊 笼 载 重别墅设计图纸大全网 www.56828.net下载后可任意编辑2000kg。3、技术特点：外笼：由固定标准节的底盘和防护围栏组成。外笼门：由机械和电器锁定，除非吊笼落下来，外笼门将不能打开。如笼门未关，吊笼将不能启动。4、标准节：每节标准节长 1508mm。由两条齿条与对重道轨组成，多节标准节用螺栓连接变成道轨架，通过附墙与建筑物固定，做为吊笼上下运行的道轨。5、附墙架：有多种型号的附墙架，根据需要而选择其中一型，附墙架可在一定范围内调节某些尺寸，沿道轨架高度一般每隔 3－9 m 安装一个附墙架》 6、吊笼： ① 为一钢结构，四周有坚固的钢丝网并设有进、出门（即单、双笼开吊笼门），由安装在吊笼上的滚轮沿道轨架运行。 ...
