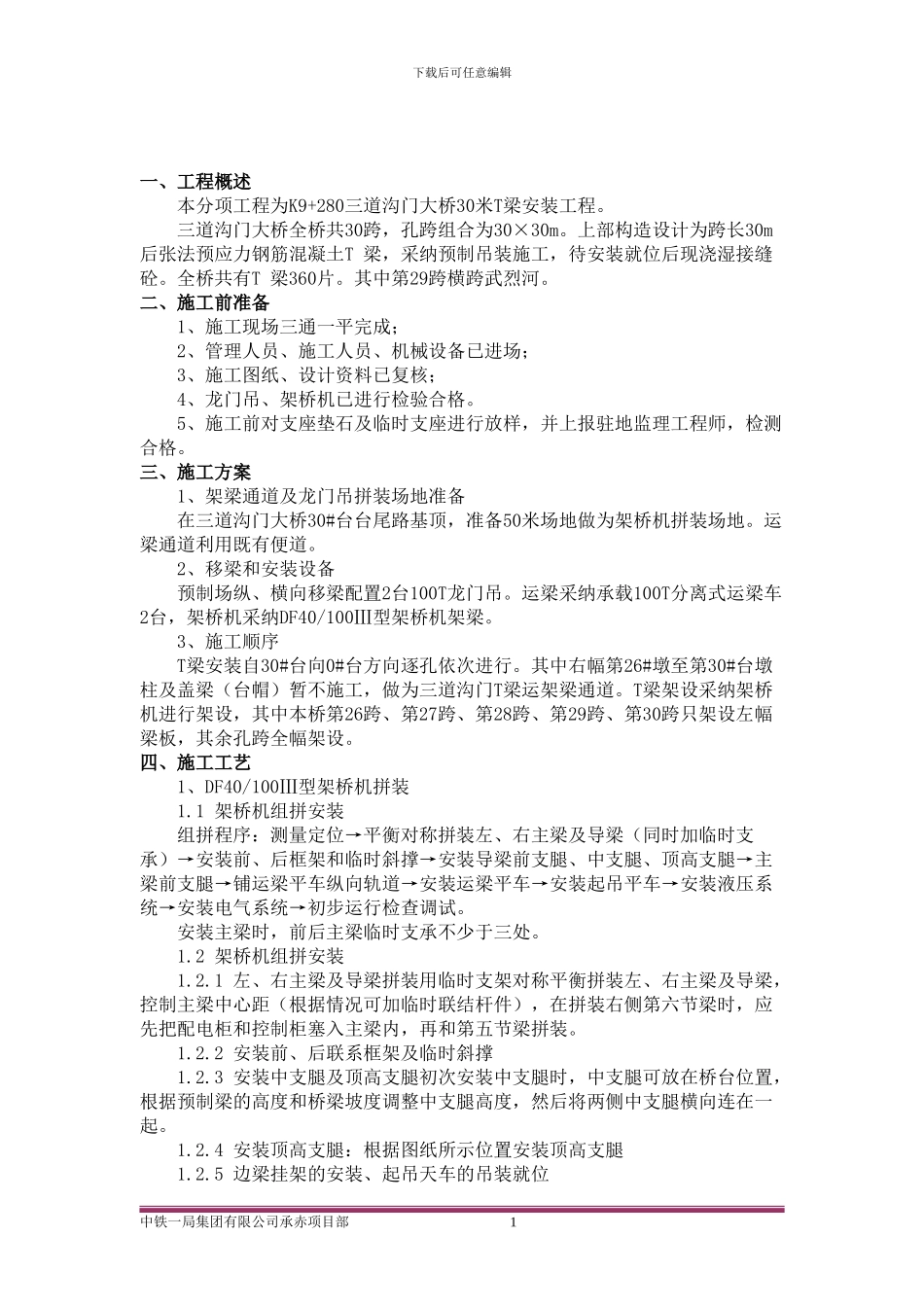

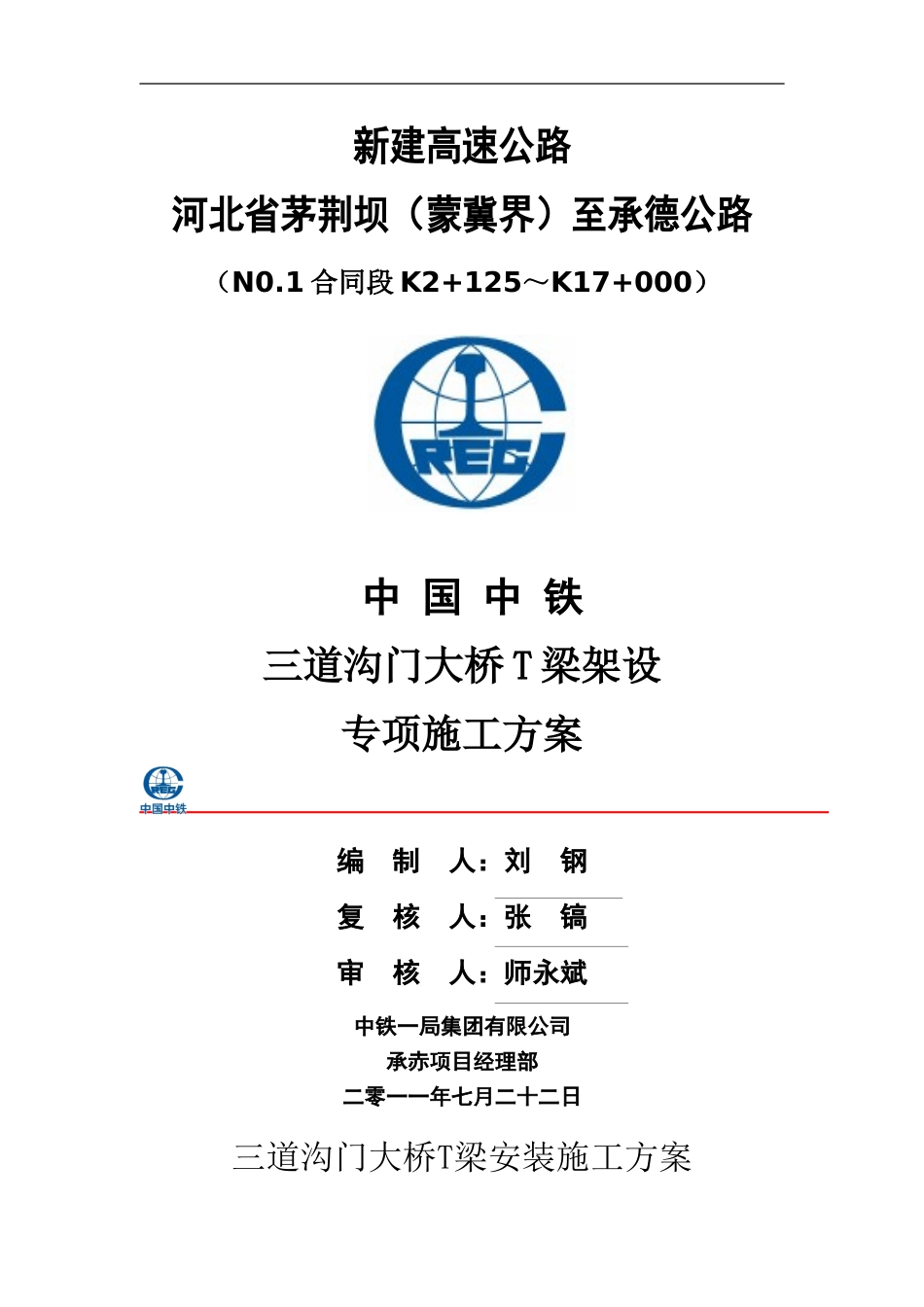

新建高速公路河北省茅荆坝（蒙冀界）至承德公路（N0.1 合同段 K2+125～K17+000）中 国 中 铁三道沟门大桥 T 梁架设专项施工方案 编 制 人：刘 钢复 核 人：张 镐审 核 人：师永斌中铁一局集团有限公司承赤项目经理部二零一一年七月二十二日三道沟门大桥T梁安装施工方案下载后可任意编辑一、工程概述本分项工程为K9+280三道沟门大桥30米T梁安装工程。三道沟门大桥全桥共30跨，孔跨组合为30×30m。上部构造设计为跨长30m 后张法预应力钢筋混凝土T 梁，采纳预制吊装施工，待安装就位后现浇湿接缝砼。全桥共有T 梁360片。其中第29跨横跨武烈河。二、施工前准备1、施工现场三通一平完成；2、管理人员、施工人员、机械设备已进场；3、施工图纸、设计资料已复核；4、龙门吊、架桥机已进行检验合格。5、施工前对支座垫石及临时支座进行放样，并上报驻地监理工程师，检测合格。三、施工方案1、架梁通道及龙门吊拼装场地准备在三道沟门大桥30#台台尾路基顶，准备50米场地做为架桥机拼装场地。运梁通道利用既有便道。2、移梁和安装设备预制场纵、横向移梁配置2台100T龙门吊。运梁采纳承载100T分离式运梁车2台，架桥机采纳DF40/100Ⅲ型架桥机架梁。3、施工顺序T梁安装自30#台向0#台方向逐孔依次进行。其中右幅第26#墩至第30#台墩柱及盖梁（台帽）暂不施工，做为三道沟门T梁运架梁通道。T梁架设采纳架桥机进行架设，其中本桥第26跨、第27跨、第28跨、第29跨、第30跨只架设左幅梁板，其余孔跨全幅架设。四、施工工艺1、DF40/100Ⅲ型架桥机拼装1.1 架桥机组拼安装组拼程序：测量定位→平衡对称拼装左、右主梁及导梁（同时加临时支承）→安装前、后框架和临时斜撑→安装导梁前支腿、中支腿、顶高支腿→主梁前支腿→铺运梁平车纵向轨道→安装运梁平车→安装起吊平车→安装液压系统→安装电气系统→初步运行检查调试。安装主梁时，前后主梁临时支承不少于三处。1.2 架桥机组拼安装1.2.1 左、右主梁及导梁拼装用临时支架对称平衡拼装左、右主梁及导梁，控制主梁中心距（根据情况可加临时联结杆件），在拼装右侧第六节梁时，应先把配电柜和控制柜塞入主梁内，再和第五节梁拼装。1.2.2 安装前、后联系框架及临时斜撑1.2.3 安装中支腿及顶高支腿初次安装中支腿时，中支腿可放在桥台位置，根据预制梁的高度和桥梁坡度调整中支腿高度，然后将两侧中支腿横向连在一起。1.2.4 安装顶高支腿：根据图纸所示位置安装顶高支腿1.2.5 边梁挂架的安装、起...
