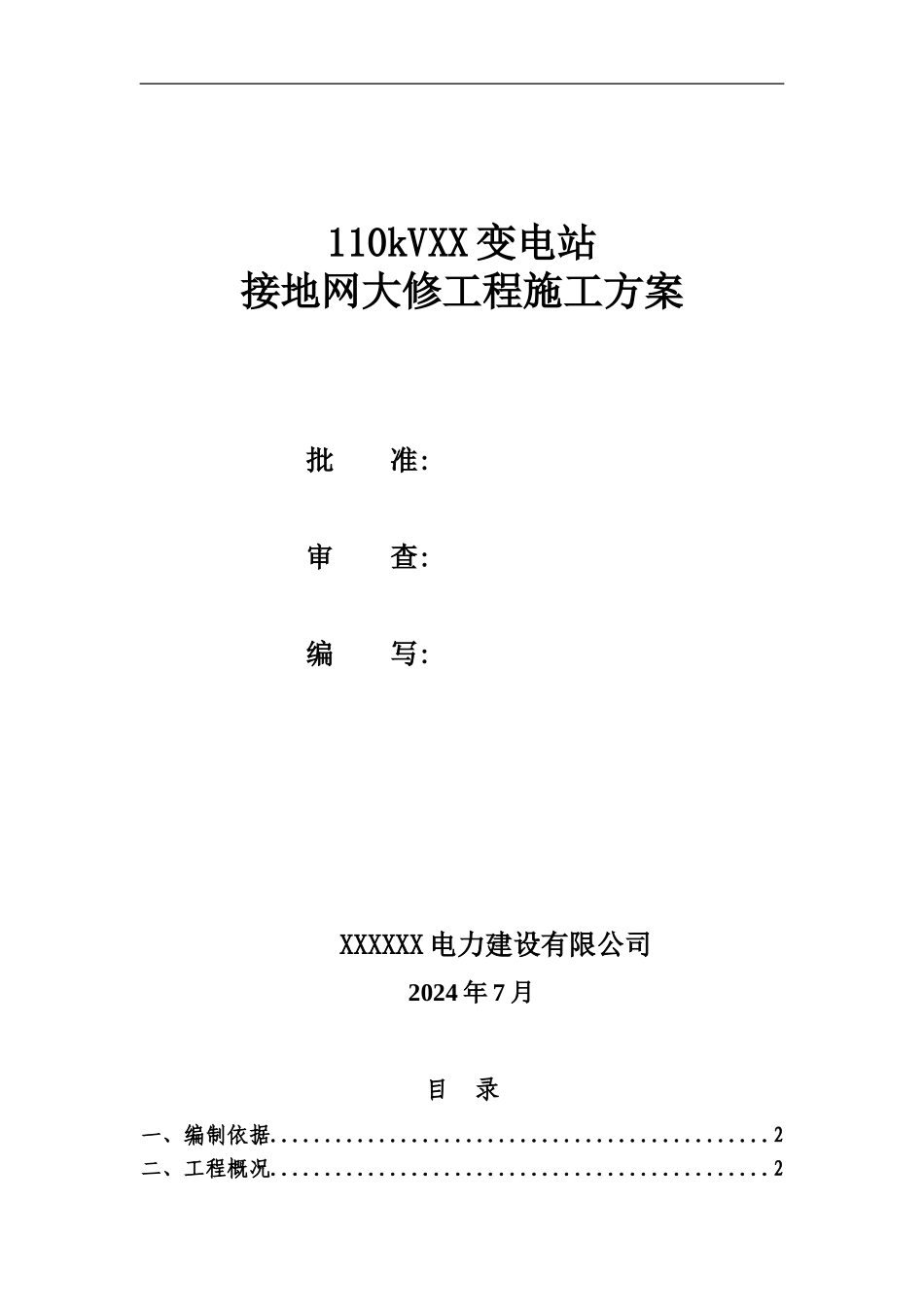

110kVXX 变电站接地网大修工程施工方案批 准: 审 查: 编 写: XXXXXX 电力建设有限公司 2024 年 7 月目 录一、编制依据..............................................2二、工程概况..............................................2下载后可任意编辑三、施工流程图............................................3四、施工总体要求..........................................3五、施工组织安排..........................................5六、主要施工方法..........................................81．施工准备.............................................82．施工方法.............................................9七、质量控制.............................................101．质量控制目标及要求..................................102．质量检查............................................10八、安全文明施工.........................................11九、接地工程施工危险点分析及预控措施.....................12十、施工监督验收.........................................13一、编制依据1、《电气装置安装工程接地装置施工及验收法律规范》(GB50169—2024)2、《沟通电气装置接地》（DL/T621-1977）3、110kVXX 变电站接地网大修工程《设计方案》4、《电力建设安全工作规程》（SDJ63-2024)二、工程概况 工程名称：110kVXX 变电站接地网大修工程地点：110kVXX 变电站工程内容：对 110kVXX 变接地网大修工程进行施工，地网阻值现为 0.7 欧，对地网电阻进行降阻施工，施工结束后接地电阻值应满足小于 0.5 欧的要求。110kVXX 变电站位于 XXX 县城内，于 1998 年建成投运，设110kV/35kV/10kV 电压等级,110kV 为户外常规布置，35kV/10kV 为户1下载后可任意编辑内开关柜布置，主控楼与 10kV 配电装置楼为一栋建筑，占地面积为66m×77m。XX变站址土壤表层为耕作土，下层为沙土，水分含量一般，土壤电阻率较高，全站接地变电站采纳复合接地网，以水平接地体为主，以垂直接地极为辅，接地网外沿闭合，接地网内敷设水平均压带，水平接地体深埋为0.6m。在避雷针和装有辟雷器的地方应设集中接地装置。水平接地体采纳水平接地体采纳热镀锌扁钢，垂直接地体采纳热镀锌角钢。 计划施工时间:计划 2024 年 07 月 13 日开工，于 2024 年 08 月 13 日竣工。三、接地网施工流程图2施工准备测量...
