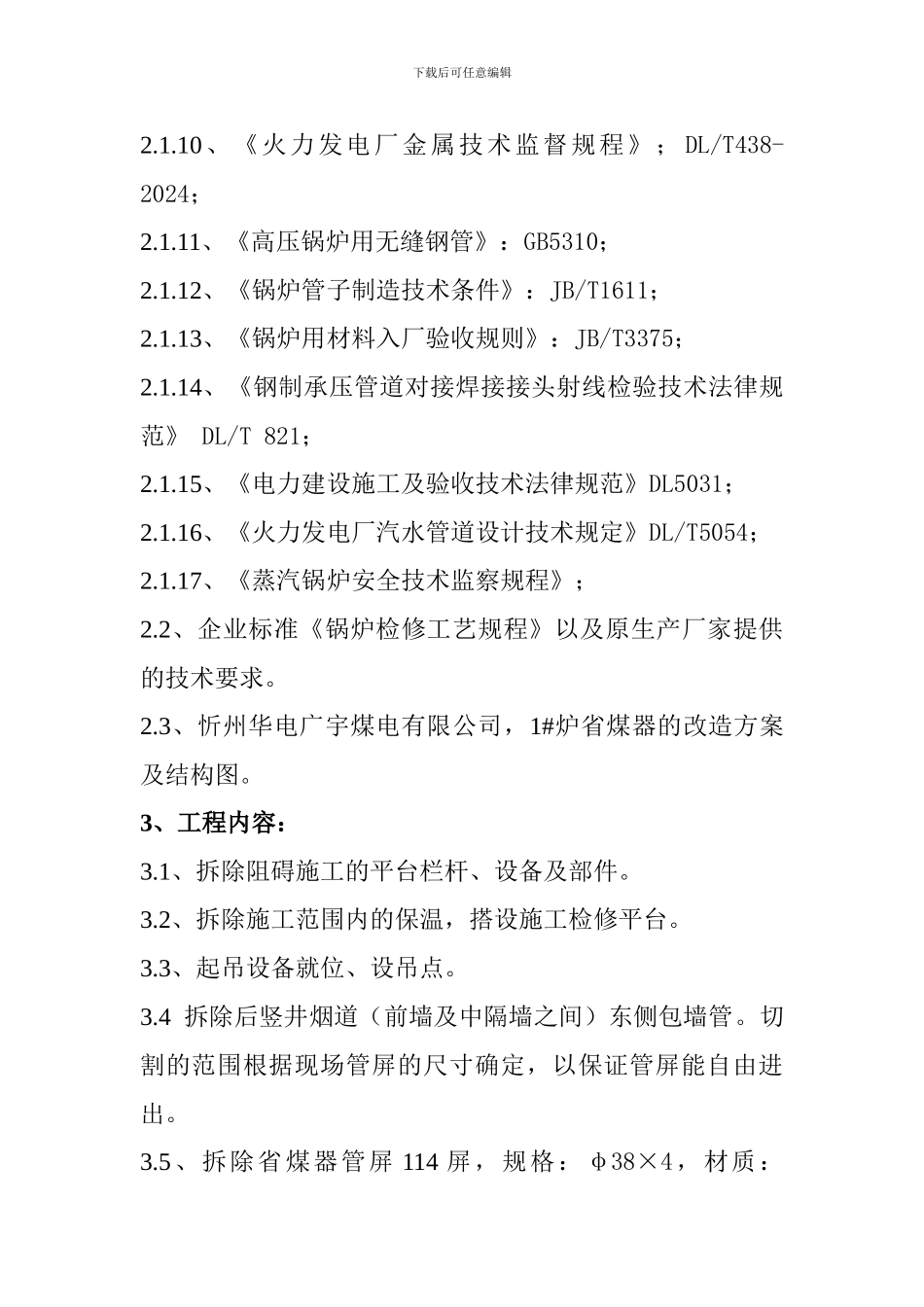

下载后可任意编辑XXXXX省煤器改造工程拆装施 工 工 艺 方 案编制：审核：批准：XXXXXXX二○一一年四月 下载后可任意编辑1、前言： XXXXX（以下简称甲方）1#炉由于在运行过程中出现省煤器管屏磨损严重，排烟温度偏高，需要对省煤器进行改造。现由忻州华电广宇煤电有限公司委托 XXXXX（以下简称乙方）承担现场施工。为了保证质量、保证工期、安全顺利地完成改造工程，特编制本施工工艺方案。2、编制依据：2.1、省煤器管屏更换所用材料、安装、施工，执行以下国家行业标准（但不仅局限于此）：2.1.1、《电力建设施工质量验收及评价规程》 DL/T5210-2024；2.1.2、《电力建设施工及验收技术法律规范》DL/T5047-1995；2.1.3、《火力发电厂锅炉机组检修导则》DLT 748.2-2001 ；2.1.4、《电力建设安全工作规程》火力发电厂部分；2.1.5、《电力建设安全施工管理规定》；2.1.6、《电力建设安全建设与环境管理工作规定》；2.1.7、《压力容器安全技术监督规程》；2.1.8、《电力工业锅炉压力容器监督规程》；2.1.9、《火力发电厂焊接技术规程》DL/T 869-2024；下载后可任意编辑2.1.10、《火力发电厂金属技术监督规程》； DL/T438-2024；2.1.11、《高压锅炉用无缝钢管》：GB5310；2.1.12、《锅炉管子制造技术条件》：JB/T1611；2.1.13、《锅炉用材料入厂验收规则》：JB/T3375；2.1.14、《钢制承压管道对接焊接接头射线检验技术法律规范》 DL/T 821；2.1.15、《电力建设施工及验收技术法律规范》DL5031；2.1.16、《火力发电厂汽水管道设计技术规定》DL/T5054；2.1.17、《蒸汽锅炉安全技术监察规程》；2.2、企业标准《锅炉检修工艺规程》以及原生产厂家提供的技术要求。2.3、忻州华电广宇煤电有限公司，1#炉省煤器的改造方案及结构图。3、工程内容：3.1、拆除阻碍施工的平台栏杆、设备及部件。3.2、拆除施工范围内的保温，搭设施工检修平台。3.3、起吊设备就位、设吊点。3.4 拆除后竖井烟道（前墙及中隔墙之间）东侧包墙管。切割的范围根据现场管屏的尺寸确定，以保证管屏能自由进出。3.5、拆除省煤器管屏 114 屏，规格：φ38×4，材质：下载后可任意编辑20G。3.6、割断位于前墙及中隔墙的省煤器下支撑梁，并重行制作、定位及焊接加固。3.7、现场吊装焊接新管屏 114 屏，及恢复连接管。3.8、恢复后竖井烟道（前墙及中隔墙之间）东侧包墙管及鳍片密封。3.9、安装省煤器横向定位装置、管夹、支撑板、均流板、遮挡板及防磨片。3.10、恢复施工范围...
