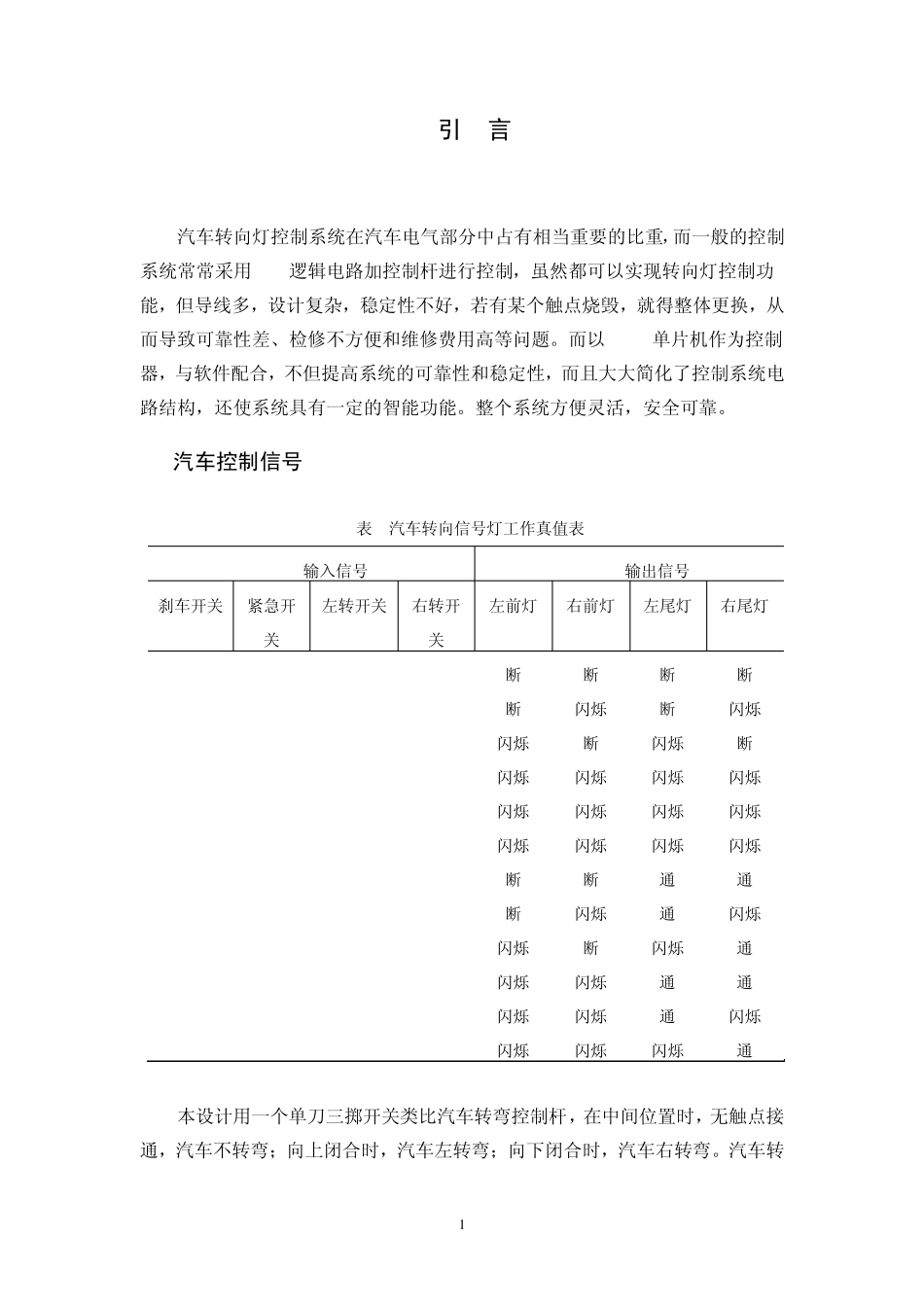

单片机课程设计 题 目： 汽车转向信号灯 班 级： 自动化 0 8 2 班 姓 名： 学 号： 2 0 0 8 0 8 5 4 5 指导教师： 张鑫 设计时间： 评语： 成绩 1 1.引 言 汽车转向灯控制系统在汽车电气部分中占有相当重要的比重，而一般的控制系统常常采用TTL 逻辑电路加控制杆进行控制，虽然都可以实现转向灯控制功能，但导线多，设计复杂，稳定性不好，若有某个触点烧毁，就得整体更换，从而导致可靠性差、检修不方便和维修费用高等问题。而以8051 单片机作为控制器，与软件配合，不但提高系统的可靠性和稳定性，而且大大简化了控制系统电路结构，还使系统具有一定的智能功能。整个系统方便灵活，安全可靠。 1.1汽车控制信号 表1 汽车转向信号灯工作真值表 输入信号 输出信号 刹车开关 紧急开关 左转开关 右转开关 左前灯 右前灯 左尾灯 右尾灯 0 0 0 0 0 0 0 0 1 0 1 0 断 断 闪烁 断 闪烁 断 断 断 闪烁 断 闪烁 断 0 0 0 1 1 1 0 0 1 0 1 0 闪烁 闪烁 闪烁 闪烁 闪烁 闪烁 闪烁 闪烁 闪烁 闪烁 闪烁 闪烁 1 1 1 0 0 0 0 0 1 0 1 0 断 断 闪烁 断 闪烁 断 通 通 闪烁 通 闪烁 通 1 1 1 1 1 1 0 0 1 0 1 0 闪烁 闪烁 闪烁 闪烁 闪烁 闪烁 通 通 闪烁 通 闪烁 通 本设计用一个单刀三掷开关类比汽车转弯控制杆，在中间位置时，无触点接通，汽车不转弯；向上闭合时，汽车左转弯；向下闭合时，汽车右转弯。汽车转 2 弯时，要求相应的一侧尾灯、前灯和小信号灯（即仪表板上的指示灯）闪烁发光；当紧急开关闭合时，所有的6 个信号灯都要闪烁；汽车刹车时，左右尾灯都要亮，但在转弯过程中刹车， 相应一侧的尾灯仍应闪烁，前信号灯及小信号灯并不受刹车信号的影响。信号灯功能要求如表1 真值表所列。在本系统中，汽车转弯或紧急状态下，外部信号灯及小信号灯的闪烁频率为1Hz 的低频信号。当汽车正常停车时，外部信号灯以高频30Hz 频率闪烁，以适应低亮度背景的使用要求，但小信号灯在停车时不起作用。 2 . 软、硬件实现 根据前面所述的理论和中断系统的知识进行具体的软、硬件设计，其中包括总体设计方案、各种电路图、硬件实现和软件实现。 2.设计方案及原理 以8051 单片机作控制器， 通过软件实现上述功能，为了保证系统的可靠性，本系统采用了先进的冗余技术和故障监控技术， 使得系统在出现...
