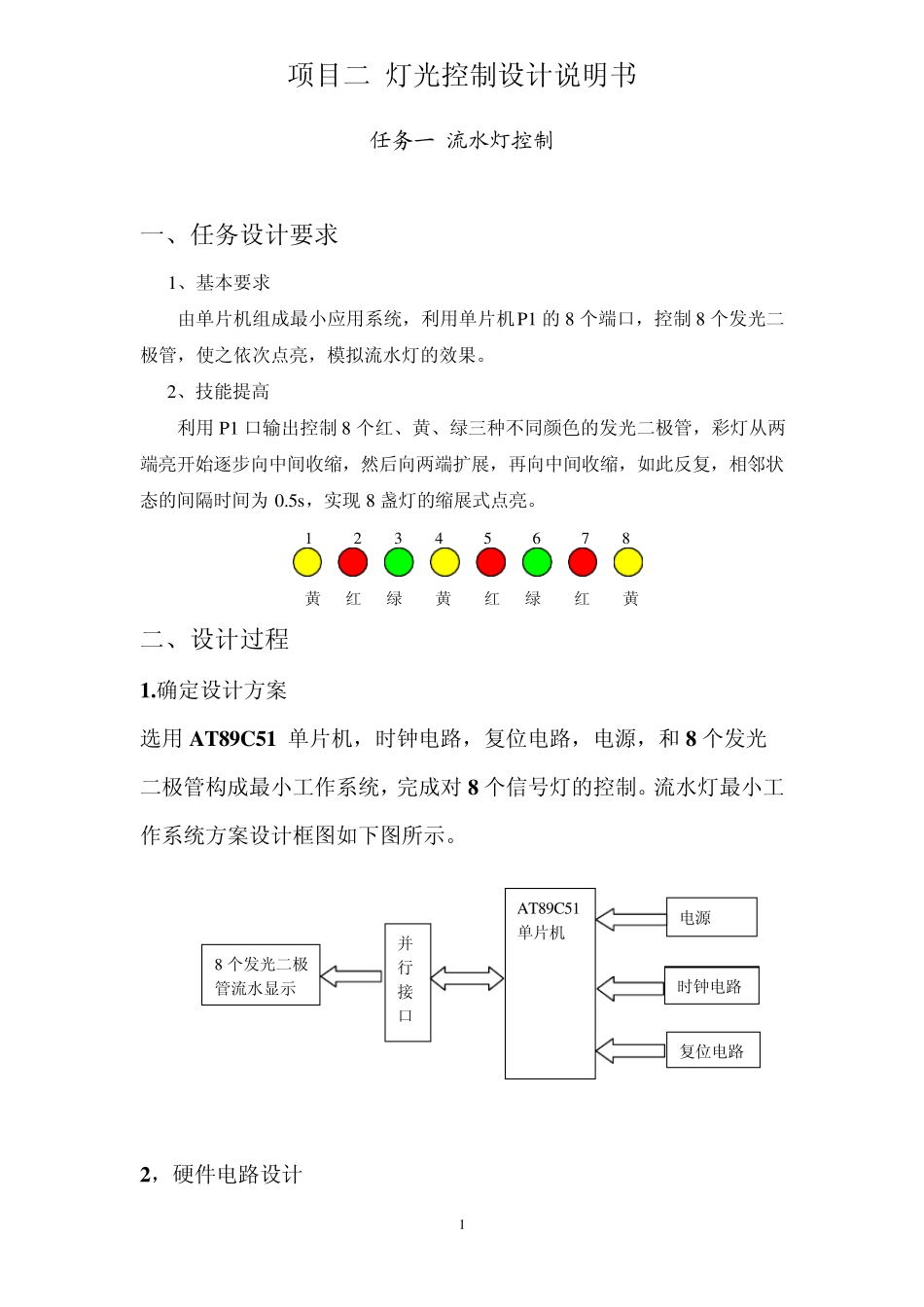

项目二 灯光控制设计说明书 1 任务一 流水灯控制 一、任务设计要求 1、基本要求 由单片机组成最小应用系统，利用单片机P1 的 8 个端口，控制8 个发光二极管，使之依次点亮，模拟流水灯的效果。 2、技能提高 利用 P1 口输出控制8 个红、黄、绿三种不同颜色的发光二极管，彩灯从两端亮开始逐步向中间收缩，然后向两端扩展，再向中间收缩，如此反复，相邻状态的间隔时间为 0.5s，实现 8 盏灯的缩展式点亮。 二、设计过程 1.确定设计方案 选用 AT89C51 单片机，时钟电路，复位电路，电源，和 8 个发光 二极管构成最小工作系统，完成对 8 个信号灯的控制。流水灯最小工作系统方案设计框图如下图所示。 2，硬件电路设计 黄 红 绿 黄 红 绿 红 黄 1 2 3 4 5 6 7 8 8 个发光二极管流水显示 并行接口 AT89C51单片机 电源 时钟电路 复位电路 项目二 灯光控制设计说明书 2 该任务采用单片机的PI 端口来控制8 个发光二极管，用Proteu s 软件进行原理图设计与绘制，电路原理图如下图所示。 3、软件设计 （1）、绘制流程图 （2）、编写源程序:4个程序 项目二 灯光控制设计说明书 3 LIGHT1 EQU 0FFH LIGHT2 EQU 7FH ORG 0000H LJMP MAIN ORG 0030H MAIN:MOV R6,#LIGHT1 MOV R7,#LIGHT2 LOOP:MOV A,R6 ANL A,R7 MOV P1,A MOV A,R6 RL A LCALL DELAY MOV R6,A MOV A,R7 RR A MOV R7,A LCALL DELAY SJMP LOOP DELAY:MOV R3,#100 DEL2: MOV R4,#125 DEL1: MOV R5,#10 DEL0: NOP NOP DJNZ R5,DEL0 DJNZ R4,DEL1 DJNZ R3,DEL2 RET END 4、软、硬件调试仿真（效果图） 项目二 灯光控制设计说明书 4 任务二 汽车转向灯设计 一、任务设计要求 1、基本要求 在本任务中，采用四个发光二极管来模拟汽车左、右转灯，分别用单片机的P1.4、P1.5 控制左转向灯、P1.6 和 P1.7 来控制右转弯灯的亮、灭状态；驾驶员发出的显示命令用 P1.0、P1.1 管脚连接左、右转向开关 S0 和 S1 进行模拟控制，用开关模拟汽车运行状态或显示命令见表 1。 表 1 用开关模拟汽车运行状态或显示命令 项目二 灯光控制设计说明书 5 驾驶员命令 开关状态 S0 S1 驾驶员未发出命令 0 0 驾驶员发出左转显示命令 1 0 驾驶员发出右转显示命令 0 1 驾驶员发出汽车故障显示命令 1 1 控制要求：开关P1.0 接+5V 电压时, 左转向灯点亮...
