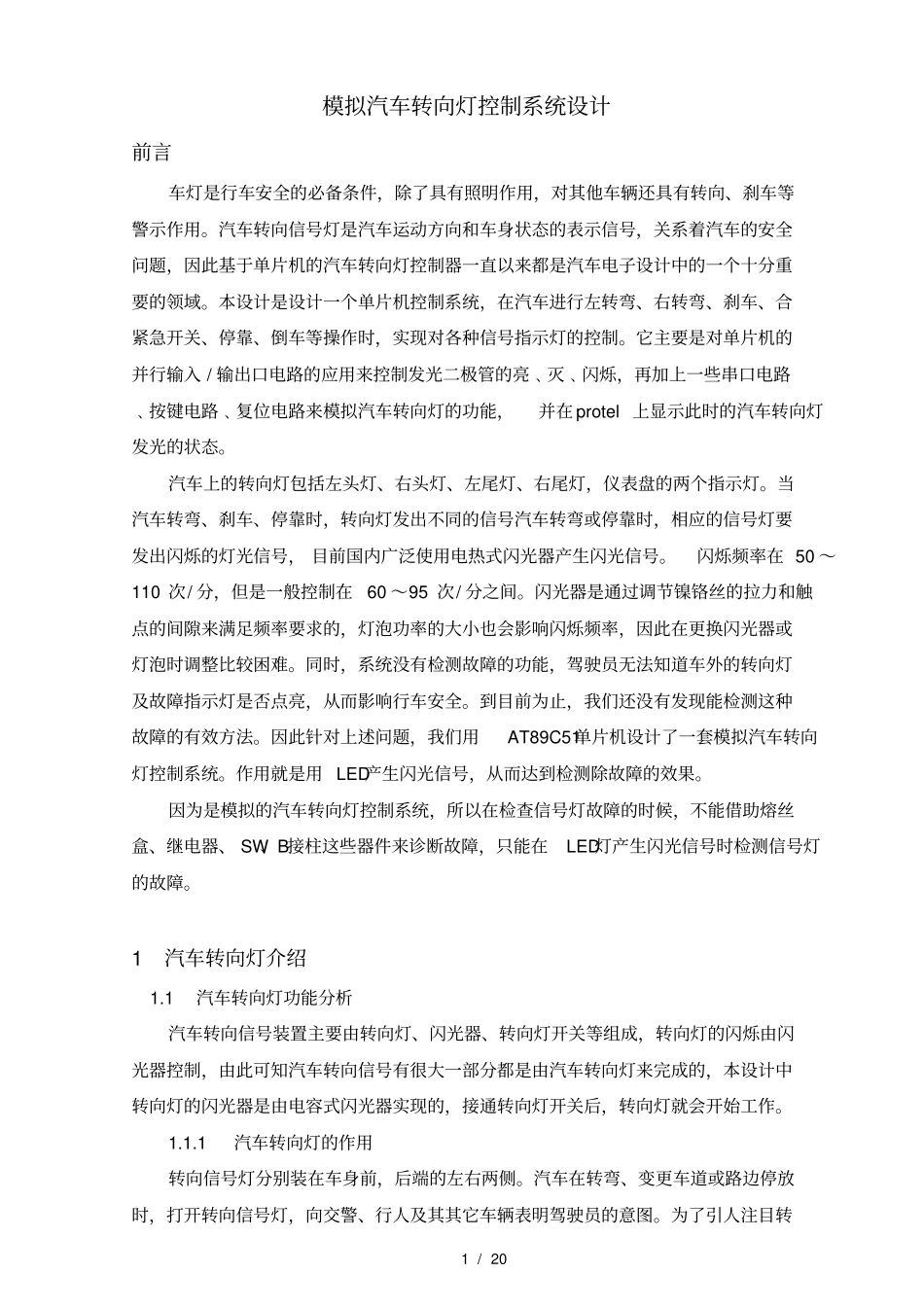

1 / 20 模拟汽车转向灯控制系统设计前言车灯是行车安全的必备条件，除了具有照明作用，对其他车辆还具有转向、刹车等警示作用。汽车转向信号灯是汽车运动方向和车身状态的表示信号，关系着汽车的安全问题，因此基于单片机的汽车转向灯控制器一直以来都是汽车电子设计中的一个十分重要的领域。本设计是设计一个单片机控制系统，在汽车进行左转弯、右转弯、刹车、合紧急开关、停靠、倒车等操作时，实现对各种信号指示灯的控制。它主要是对单片机的并行输入 / 输出口电路的应用来控制发光二极管的亮﹑灭﹑闪烁，再加上一些串口电路﹑按键电路﹑复位电路来模拟汽车转向灯的功能，并在 protel 上显示此时的汽车转向灯发光的状态。汽车上的转向灯包括左头灯、右头灯、左尾灯、右尾灯，仪表盘的两个指示灯。当汽车转弯、刹车、停靠时，转向灯发出不同的信号汽车转弯或停靠时，相应的信号灯要发出闪烁的灯光信号， 目前国内广泛使用电热式闪光器产生闪光信号。闪烁频率在 50 ～110 次/ 分，但是一般控制在 60 ～95 次/ 分之间。闪光器是通过调节镍铬丝的拉力和触点的间隙来满足频率要求的，灯泡功率的大小也会影响闪烁频率，因此在更换闪光器或灯泡时调整比较困难。同时，系统没有检测故障的功能，驾驶员无法知道车外的转向灯及故障指示灯是否点亮，从而影响行车安全。到目前为止，我们还没有发现能检测这种故障的有效方法。因此针对上述问题，我们用AT89C51单片机设计了一套模拟汽车转向灯控制系统。作用就是用 LED产生闪光信号，从而达到检测除故障的效果。因为是模拟的汽车转向灯控制系统，所以在检查信号灯故障的时候，不能借助熔丝盒、继电器、 SW、B接柱这些器件来诊断故障，只能在LED灯产生闪光信号时检测信号灯的故障。1 汽车转向灯介绍1.1 汽车转向灯功能分析汽车转向信号装置主要由转向灯、闪光器、转向灯开关等组成，转向灯的闪烁由闪光器控制，由此可知汽车转向信号有很大一部分都是由汽车转向灯来完成的，本设计中转向灯的闪光器是由电容式闪光器实现的，接通转向灯开关后，转向灯就会开始工作。1.1.1 汽车转向灯的作用转向信号灯分别装在车身前，后端的左右两侧。汽车在转弯、变更车道或路边停放时，打开转向信号灯，向交警、行人及其其它车辆表明驾驶员的意图。为了引人注目转2 / 20 向信号灯不仅亮度很强，且在其电路中装有使信号灯光的闪烁器。转向信号灯由闪光继电器和转向开关控制，当所有转向信号灯同时闪烁时...
