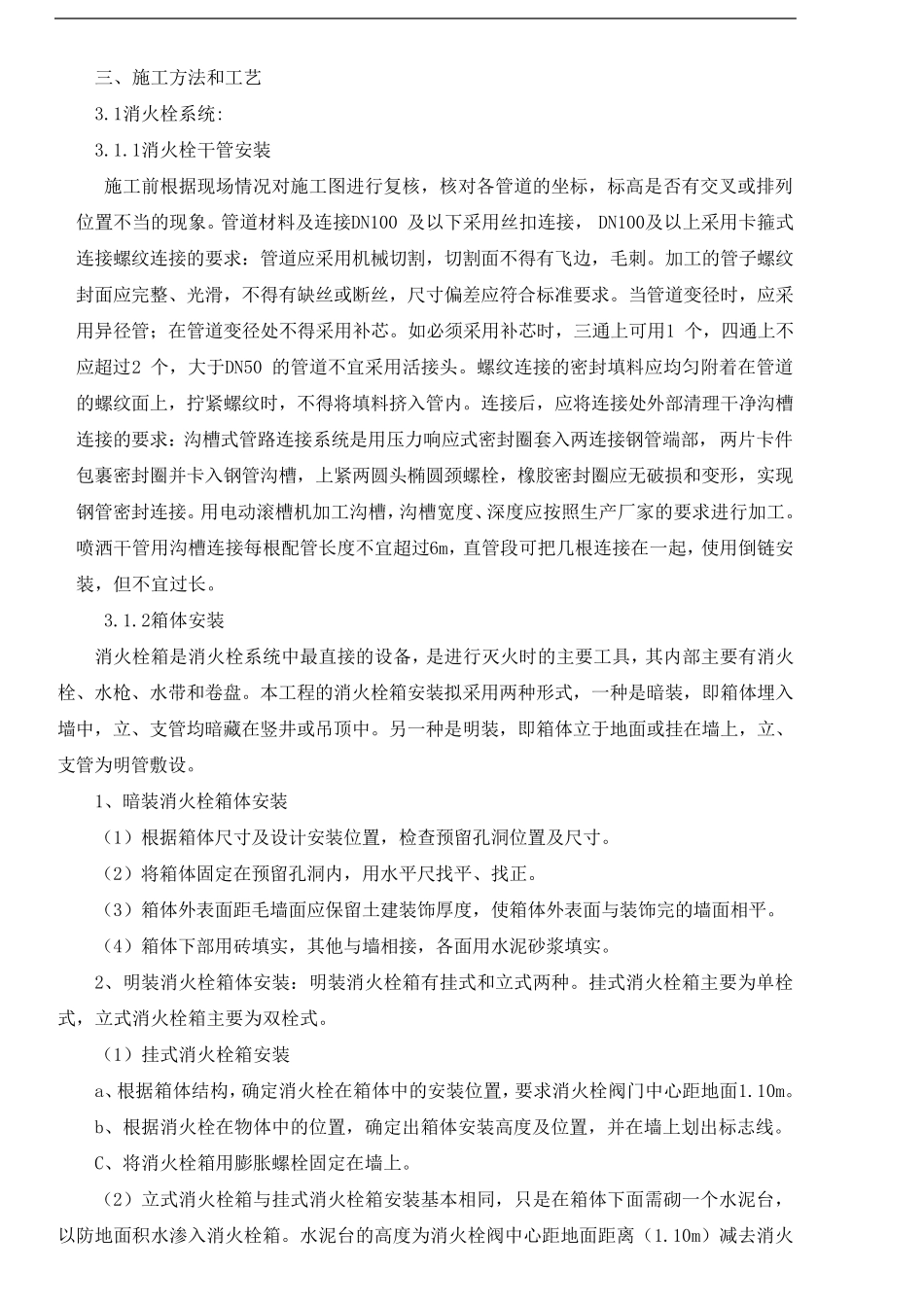

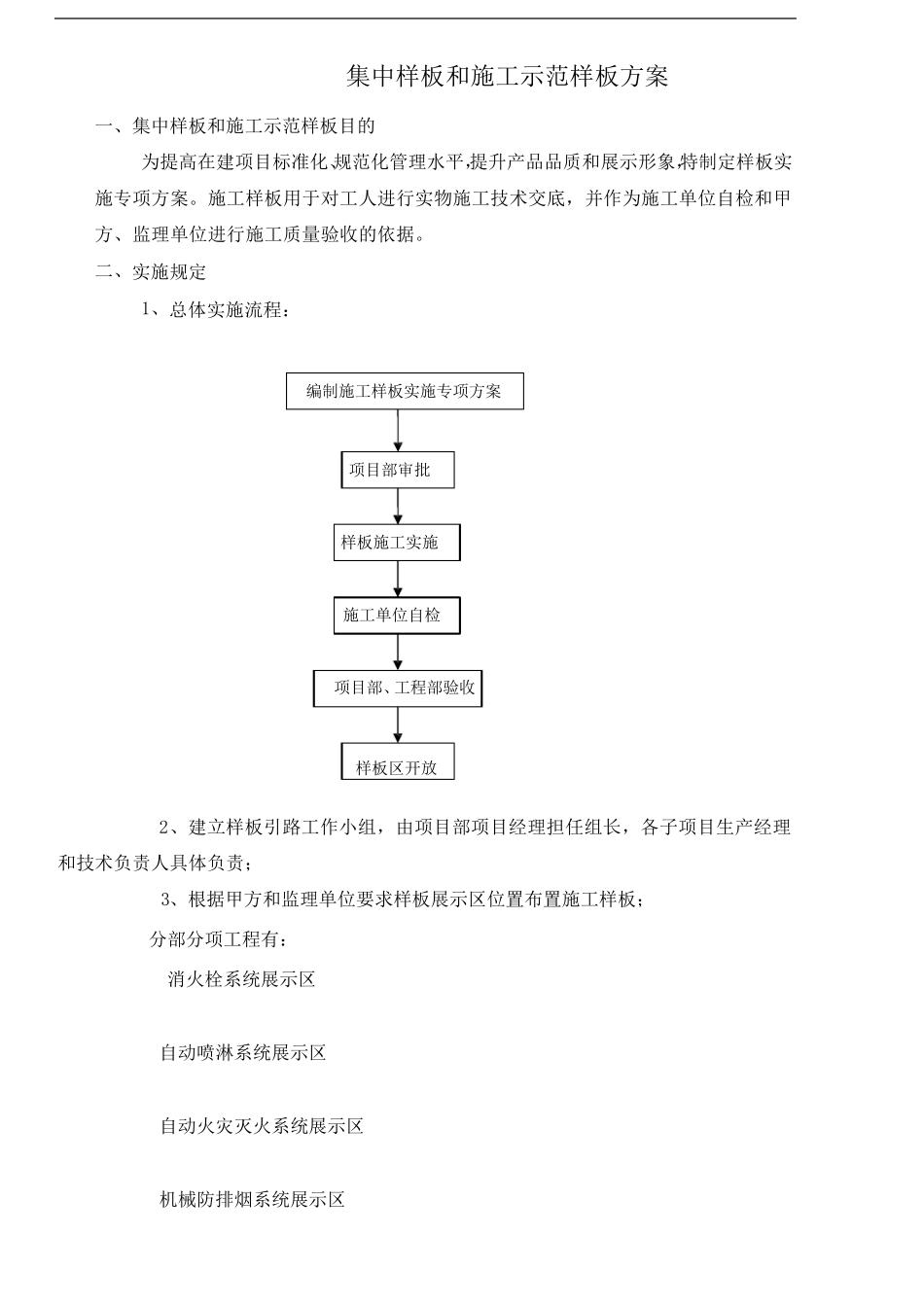

集中样板和施工示范样板方案 一、集中样板和施工示范样板目的 为提高在建项目标准化、规范化管理水平，提升产品品质和展示形象，特制定样板实施专项方案。施工样板用于对工人进行实物施工技术交底，并作为施工单位自检和甲方、监理单位进行施工质量验收的依据。 二、实施规定 1、总体实施流程： 编制施工样板实施专项方案 项目部审批 样板施工实施 施工单位自检 项目部、工程部验收 样板区开放 2、建立样板引路工作小组，由项目部项目经理担任组长，各子项目生产经理和技术负责人具体负责； 3、根据甲方和监理单位要求样板展示区位置布置施工样板； 分部分项工程有： 消火栓系统展示区 自动喷淋系统展示区 自动火灾灭火系统展示区 机械防排烟系统展示区 三、施工方法和工艺 3.1消火栓系统: 3.1.1消火栓干管安装 施工前根据现场情况对施工图进行复核，核对各管道的坐标，标高是否有交叉或排列位置不当的现象。管道材料及连接DN100 及以下采用丝扣连接， DN100及以上采用卡箍式连接螺纹连接的要求：管道应采用机械切割，切割面不得有飞边，毛刺。加工的管子螺纹封面应完整、光滑，不得有缺丝或断丝，尺寸偏差应符合标准要求。当管道变径时，应采用异径管；在管道变径处不得采用补芯。如必须采用补芯时，三通上可用1 个，四通上不应超过2 个，大于DN50 的管道不宜采用活接头。螺纹连接的密封填料应均匀附着在管道的螺纹面上，拧紧螺纹时，不得将填料挤入管内。连接后，应将连接处外部清理干净沟槽连接的要求：沟槽式管路连接系统是用压力响应式密封圈套入两连接钢管端部，两片卡件包裹密封圈并卡入钢管沟槽，上紧两圆头椭圆颈螺栓，橡胶密封圈应无 破 损 和变形 ，实 现钢管密封连接。用电 动 滚 槽机加工沟槽，沟槽宽 度 、深 度 应按 照 生 产 厂 家 的要求进行加工。喷 洒 干管用沟槽连接每 根配 管长 度 不宜超过6m，直 管段 可把 几 根连接在一 起 ，使 用倒 链 安装，但 不宜过长 。 3.1.2箱 体 安装 消火栓箱 是消火栓系统中 最 直 接的设 备 ，是进行灭 火时的主 要工具 ，其 内部主 要有消火栓、水 枪 、水 带 和卷 盘 。本 工程 的消火栓箱 安装拟 采用两种 形 式，一 种 是暗 装，即 箱 体 埋 入墙 中 ，立 、支 管均暗 藏 在竖 井 或吊 顶 中 。另 一 种 是明 装，即 箱 体 立 于地 面或挂 在墙 上，立 、支 管...
