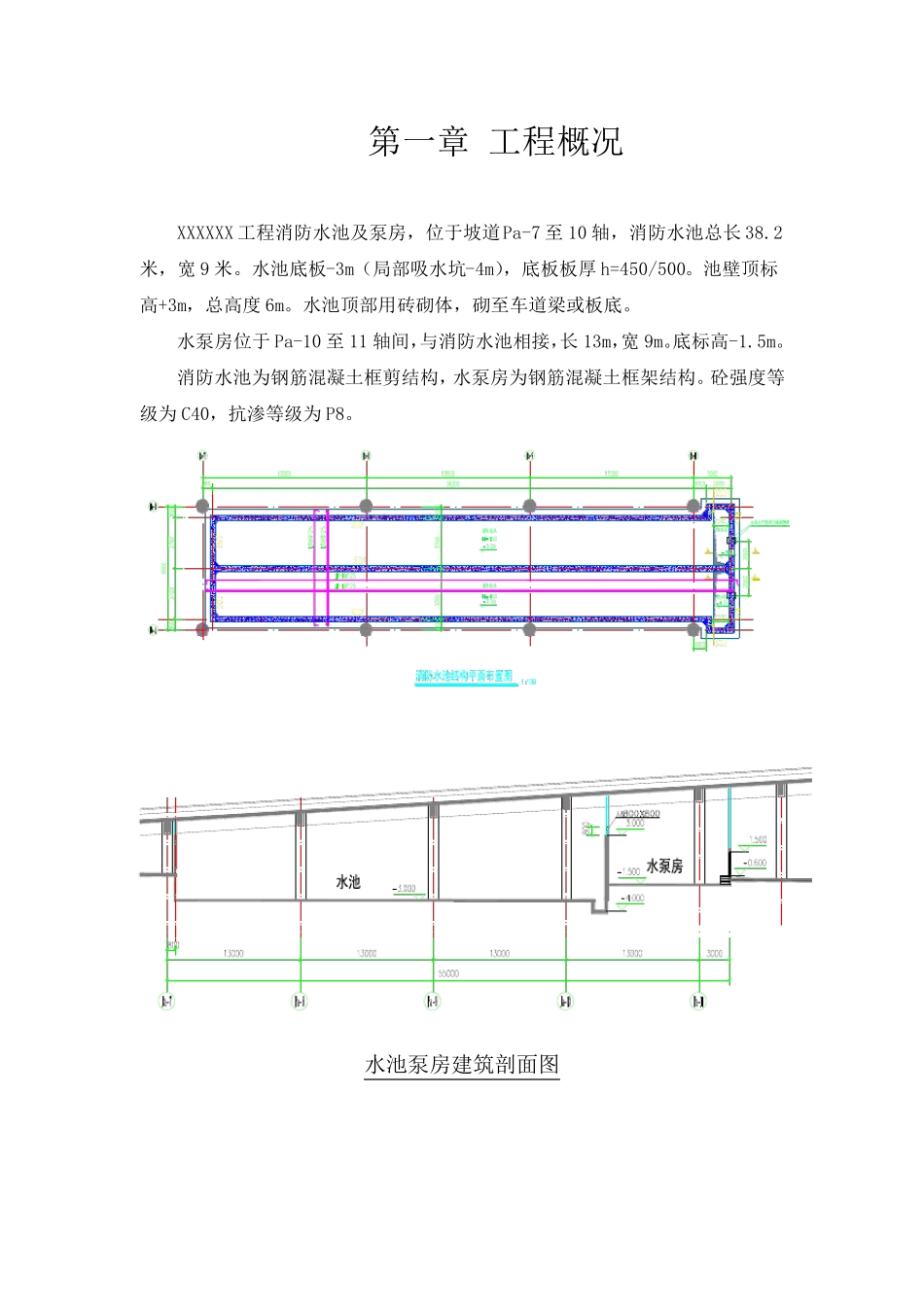

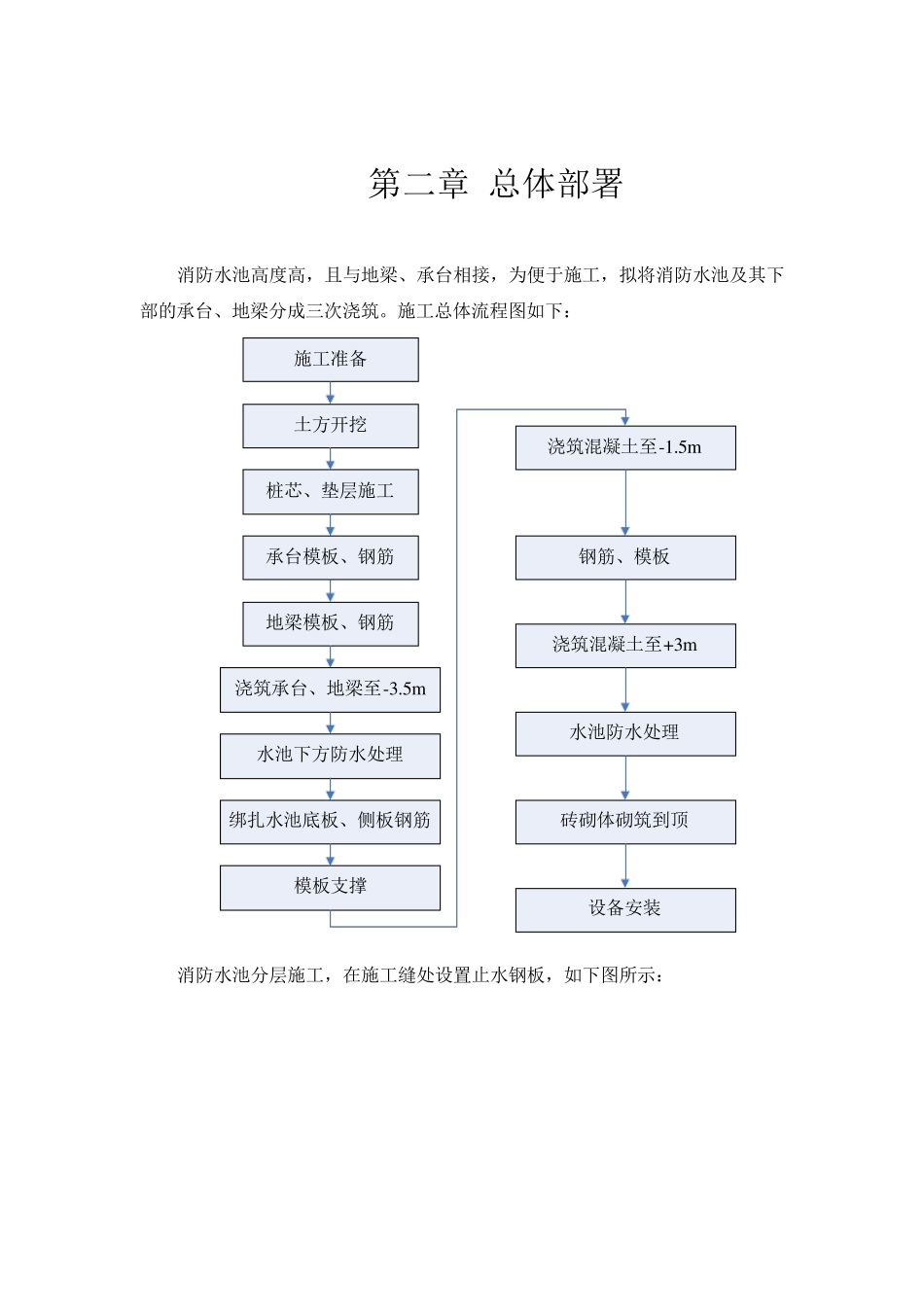

目 录 第一章 工程概况 XXXXXX 工程消防水池及泵房,位于坡道Pa-7 至10 轴,消防水池总长38.2米,宽9 米。水池底板-3m(局部吸水坑-4m),底板板厚 h=450/500。池壁顶标高+3m,总高度 6m。水池顶部用砖砌体,砌至车道梁或板底。 水泵房位于Pa-10 至11 轴间,与消防水池相接,长13m,宽9m。底标高-1.5m。 消防水池为钢筋混凝土框剪结构,水泵房为钢筋混凝土框架结构。砼强度等级为 C40,抗渗等级为 P8。 水池泵房建筑剖面图 第二章 总体部署 消防水池高度高,且与地梁、承台相接,为便于施工,拟将消防水池及其下部的承台、地梁分成三次浇筑。施工总体流程图如下: 施工准备土方开挖桩芯、垫层施工承台模板、钢筋地梁模板、钢筋浇筑承台、地梁至-3.5m绑扎水池底板、侧板钢筋模板支撑浇筑混凝土至-1.5m钢筋、模板浇筑混凝土至+3m水池下方防水处理水池防水处理设备安装砖砌体砌筑到顶 消防水池分层施工,在施工缝处设置止水钢板,如下图所示: 消防水池分层浇筑示意图 钢 板 止 水 带 大 样 图 水 泵 房 参 照 消 防 水 池 , 在 同 一 标 高 断 开 施 工 。 第 三 章 施 工 方 法 一 、 基 坑 开 挖 支 护 工 程 1、 根 据 设 计 图 纸 放 出 建 筑 物 四 条 控 制 轴 线 ; 2、 按 1: 0.5 比 例 要 求 放 坡 , 先 放 好 坡 顶 线 、 坡 底 线 , 经 复 测 及 验 收 合格 后 才 开 始 挖 土 ; 在 挖 第 一 层 土 的 同 时 , 进 行 坡 面 水 沟 砌 筑 和 坡 面 抹 防 水 砂 浆 、设 置 安 全 防 护 栏 等 。 3、 由 于 开 挖 的 基 坑 距 离 围 墙 外 石 粉 堆 距 离 很 近 , 因 此 需 要 加 强 防 护 措施 。 初 步 计 划 采 用 钢 板 桩 支 护 。 4、 挖 土 应 配 合 抹 防 水 水 泥 砂 浆 施 工 , 每 层 开 挖 深 度 为 1.5 米 ; 挖 土 完成后 立即进 行 人工 修坡 , 并在 坡 面 按 间距 1.5x1.5 米 打入Φ12 钢 筋长度 0.8-1.0 米坡作骨架面挂35×35 孔塑料安全网,面抹 1:3 水泥砂浆覆盖坡面作为防雨水层,此工序要求当天完成;第一层土方及防水砂浆完成后按以上工序逐层下挖,下挖时严格监控坡度防止出现偏差。 5、 当天完成垫层严禁隔天完成,确保持力层的完好...
