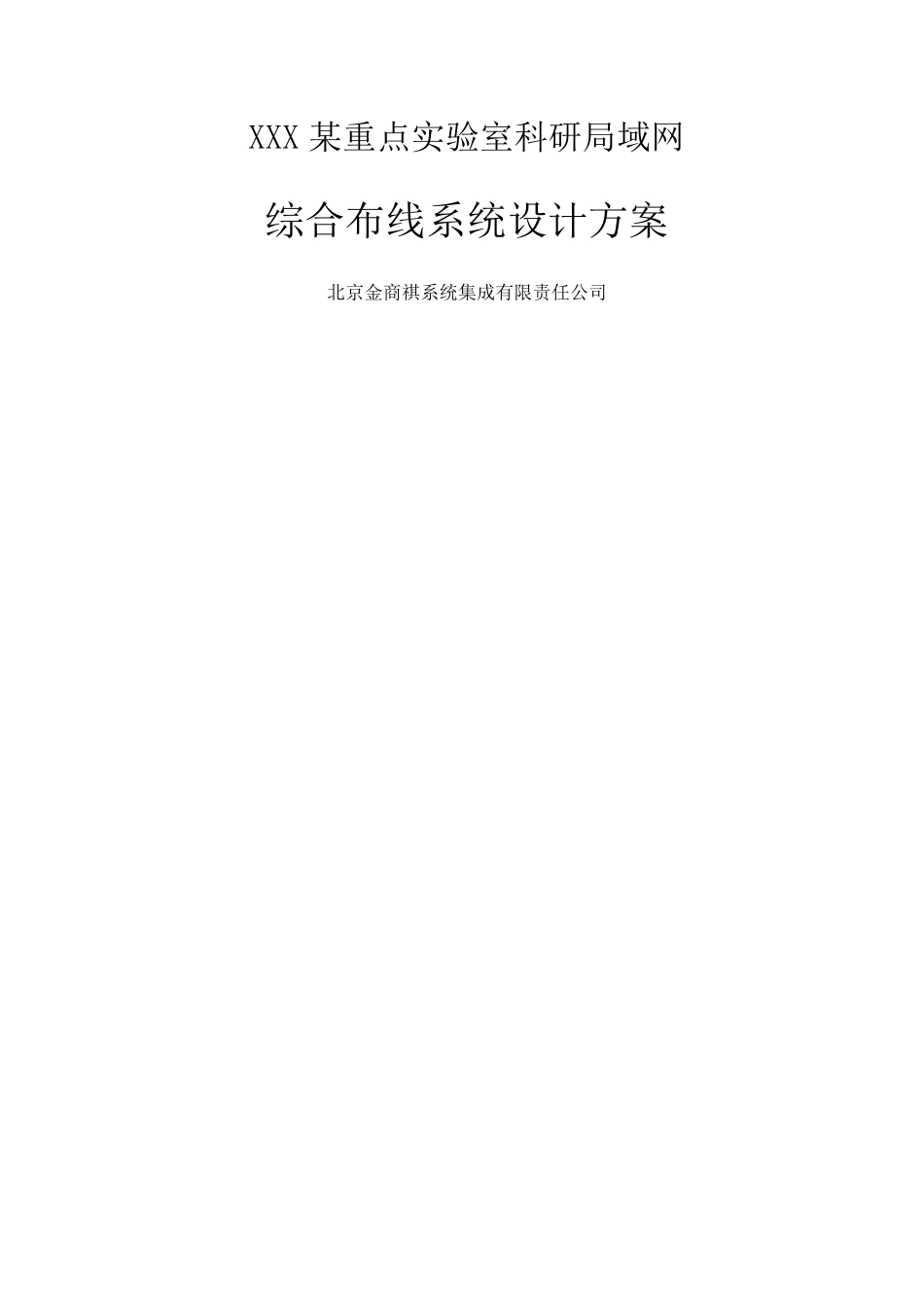

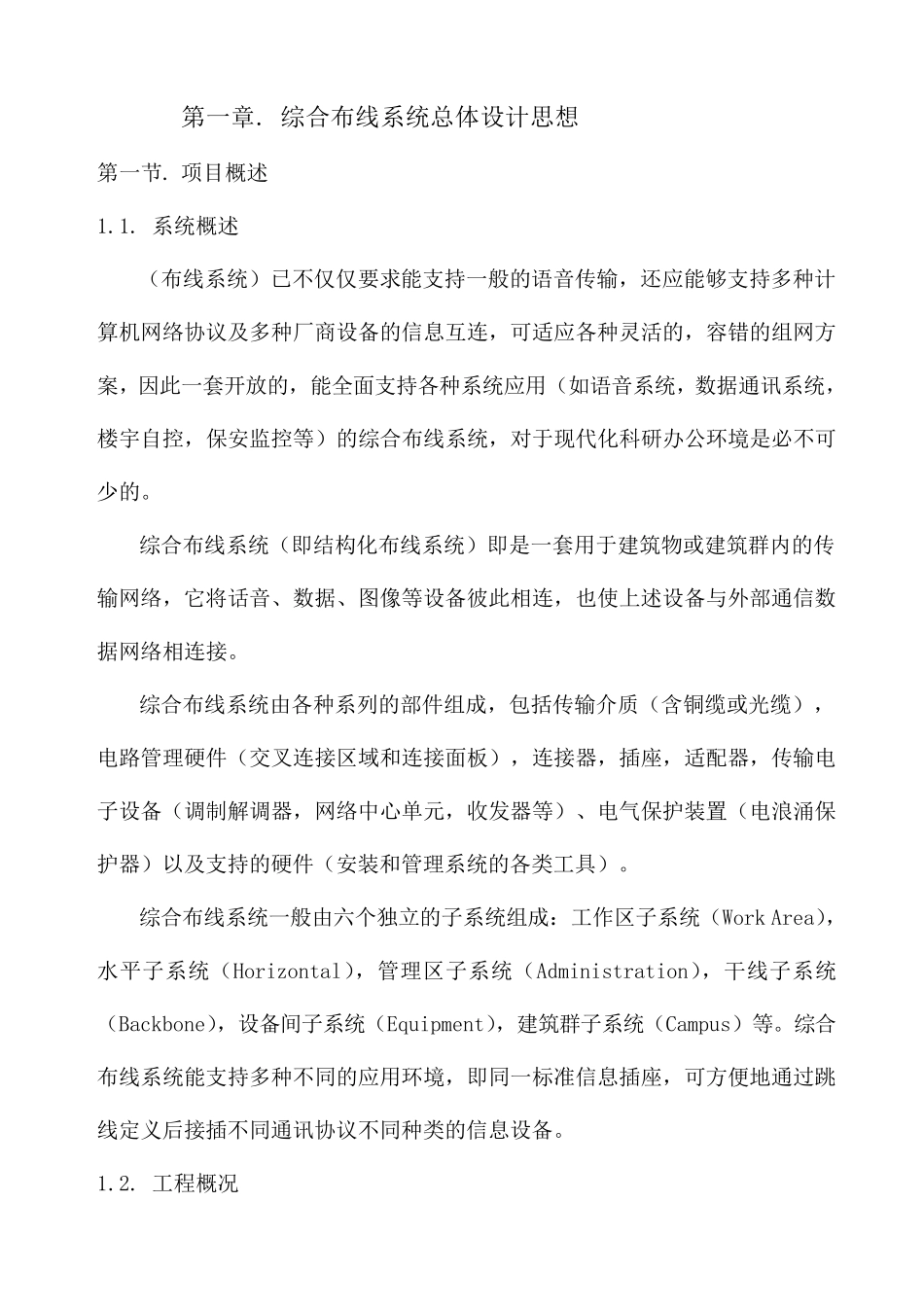

XXX 某重点实验室科研局域网 综合布线系统设计方案 北京金商祺系统集成有限责任公司 第一章. 综合布线系统总体设计思想 第一节. 项目概述 1.1. 系统概述 （布线系统）已不仅仅要求能支持一般的语音传输，还应能够支持多种计算机网络协议及多种厂商设备的信息互连，可适应各种灵活的，容错的组网方案，因此一套开放的，能全面支持各种系统应用（如语音系统，数据通讯系统，楼宇自控，保安监控等）的综合布线系统，对于现代化科研办公环境是必不可少的。 综合布线系统（即结构化布线系统）即是一套用于建筑物或建筑群内的传输网络，它将话音、数据、图像等设备彼此相连，也使上述设备与外部通信数据网络相连接。 综合布线系统由各种系列的部件组成，包括传输介质（含铜缆或光缆），电路管理硬件（交叉连接区域和连接面板），连接器，插座，适配器，传输电子设备（调制解调器，网络中心单元，收 发 器等）、电气 保护 装 置 （电浪 涌 保护 器）以 及支持的硬件（安装 和管理系统的各类 工 具 ）。 综合布线系统一般 由六 个 独 立 的子系统组成： 工 作 区子系统（Work Area）， 水 平 子系统（Horizontal），管理区子系统（Administration），干 线子系统（Backbone），设备间 子系统（Equipment），建筑群子系统（Campus）等。综合布线系统能支持多种不同 的应用环境，即同 一标 准 信息插座，可方便 地 通过 跳线定 义 后 接插不同 通讯协议不同 种类 的信息设备。 1.2. 工 程 概况 本次我公司承建的工程为XXX 某重点实验室科研局域网综合布线工程，地处XXX 新建综合楼6 层。 1.3. 本工程结构、功能特点分析 从甲方提供的实验室平面图纸来看，其功能分区如下表所示： 房间号 功能分区 备注 D640 办公室 中心机房 D636 实验室 D644 实验室 D635 实验室 D629 实验室 1.4. 工程设计范围 根据甲方的要求，我们需要承担的综合布线设计施工任务主要包括以下内容：综合布线系统。 第二节．系统总体设计思路 根据甲方的要求，对本实验室的综合布线工程，按照《智能建筑设计标准》GB/T50314-2000 甲级标准进行深化设计； 建立一套先进、完善的综合布线系统，作为科研楼内部数据及图像的统一传输媒介，实现内部之间及与建筑外部信息资源的共享，满足本建筑内信息通信网络的布线要求，支持数据、语音、图像、流媒体等业务信息传输的要求，既要满足当前的使用需要，保...
