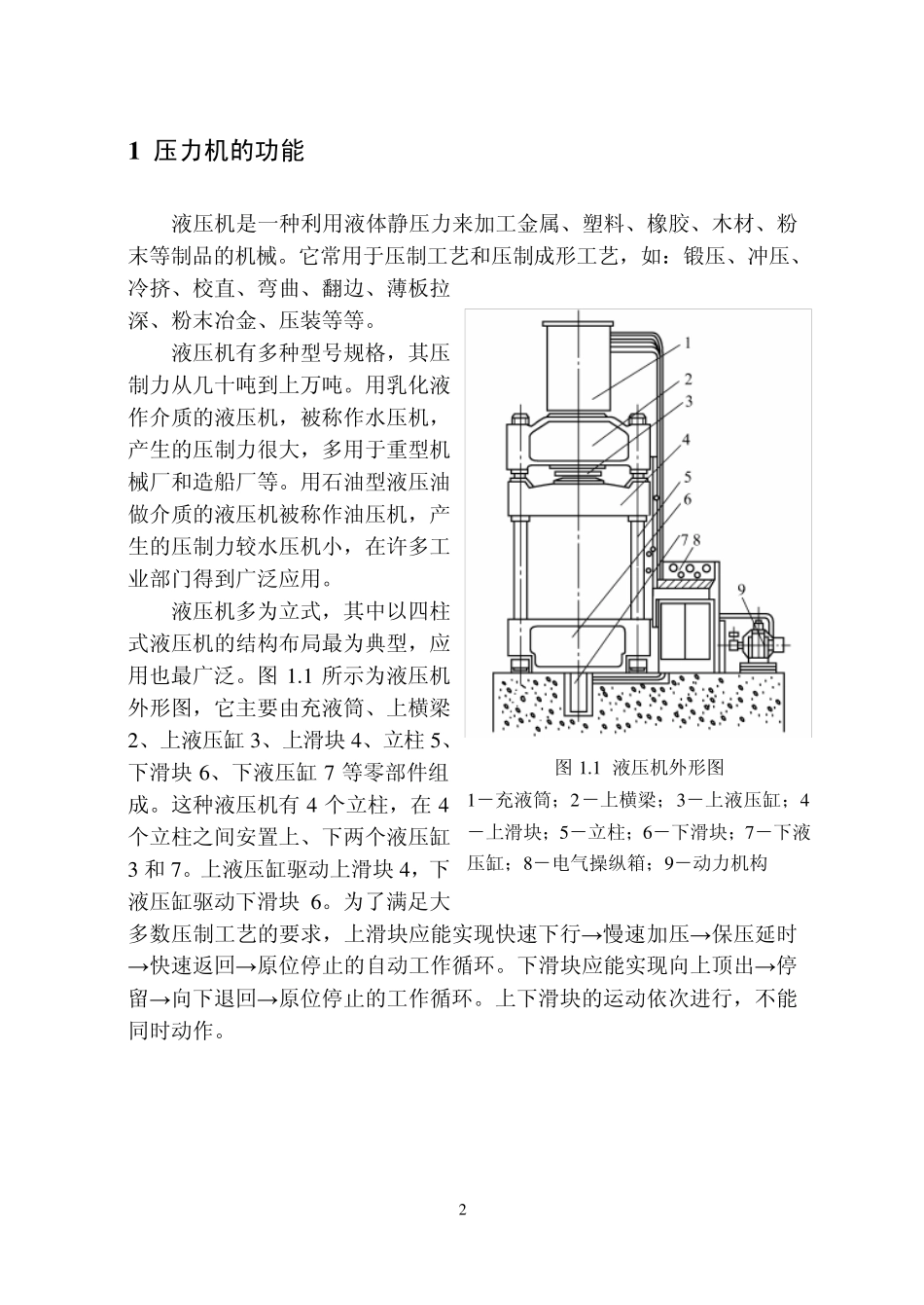

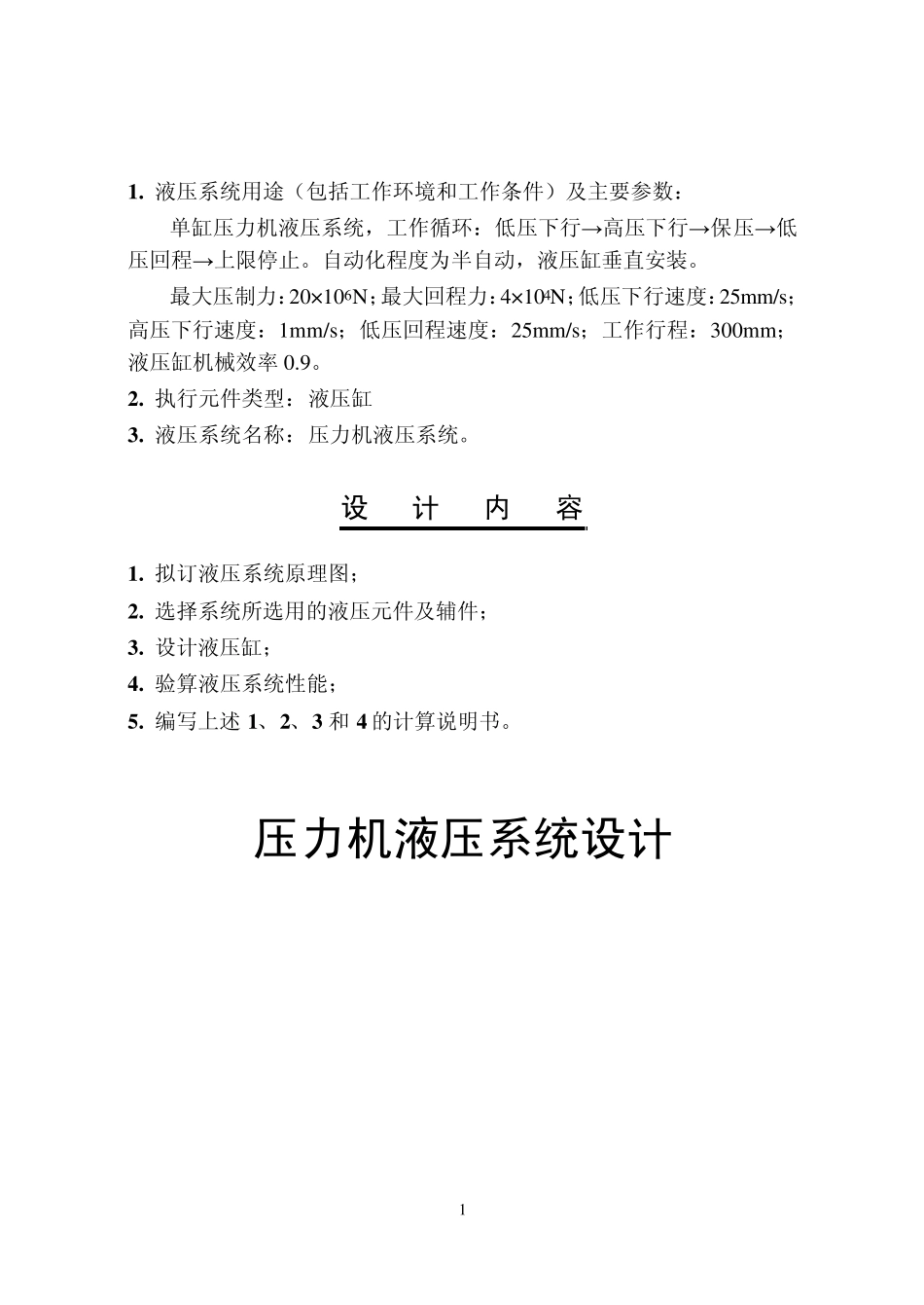

安徽建筑工业学院 液压传动 设计说明书 设计题目 压力机液压系统设计 机电工程学院 班 设 计 者 2 0 1 0 年 4 月 1 0 日 液压传动任务书 1 1 . 液压系统用途（包括工作环境和工作条件）及主要参数： 单缸压力机液压系统，工作循环：低压下行→高压下行→保压→低压回程→上限停止。自动化程度为半自动，液压缸垂直安装。 最大压制力：20× 106N；最大回程力：4× 104N；低压下行速度：25mm/s；高压下行速度：1mm/s；低压回程速度：25mm/s；工作行程：300mm；液压缸机械效率0.9。 2 . 执行元件类型：液压缸 3 . 液压系统名称：压力机液压系统。 设 计 内 容 1 . 拟订液压系统原理图； 2 . 选择系统所选用的液压元件及辅件； 3 . 设计液压缸； 4 . 验算液压系统性能； 5 . 编写上述1 、2 、3 和4 的计算说明书。 压力机液压系统设计 2 1 压力机的功能 液压机是一种利用液体静压力来加工金属、塑料、橡胶、木材、粉末等制品的机械。它常用于压制工艺和压制成形工艺，如：锻压、冲压、冷挤、校直、弯曲、翻边、薄板拉深、粉末冶金、压装等等。 液压机有多种型号规格，其压制力从几十吨到上万吨。用乳化液作介质的液压机，被称作水压机，产生的压制力很大，多用于重型机械厂和造船厂等。用石油型液压油做介质的液压机被称作油压机，产生的压制力较水压机小，在许多工业部门得到广泛应用。 液压机多为立式，其中以四柱式液压机的结构布局最为典型，应用也最广泛。图 1 .1 所示为液压机外形图，它主要由充液筒、上横梁2 、上液压缸 3 、上滑块 4 、立柱 5 、下滑块 6 、下液压缸 7 等零部件组成。这种液压机有 4 个立柱，在 4个立柱之间安置上、下两个液压缸3 和 7 。上液压缸驱动上滑块 4 ，下液压缸驱动下滑块 6 。为了满足大多数压制工艺的要求，上滑块应能实现快速下行→慢速加压→保压延时→快速返回→原位停止的自动工作循环。下滑块应能实现向上顶出→停留→向下退回→原位停止的工作循环。上下滑块的运动依次进行，不能同时动作。 图 1 .1 液压机外形图 1 －充液筒；2 －上横梁；3 －上液压缸；4－上滑块；5 －立柱；6 －下滑块；7 －下液压缸；8 －电气操纵箱；9 －动力机构 3 2 压力机液压系统设计要求 设计一台压制柴油机曲轴轴瓦的液压机的液压系统。 轴瓦毛坯为：长× 宽× 厚 = 365 mm× 92 mm× 7.5 mm 的钢板，材...
