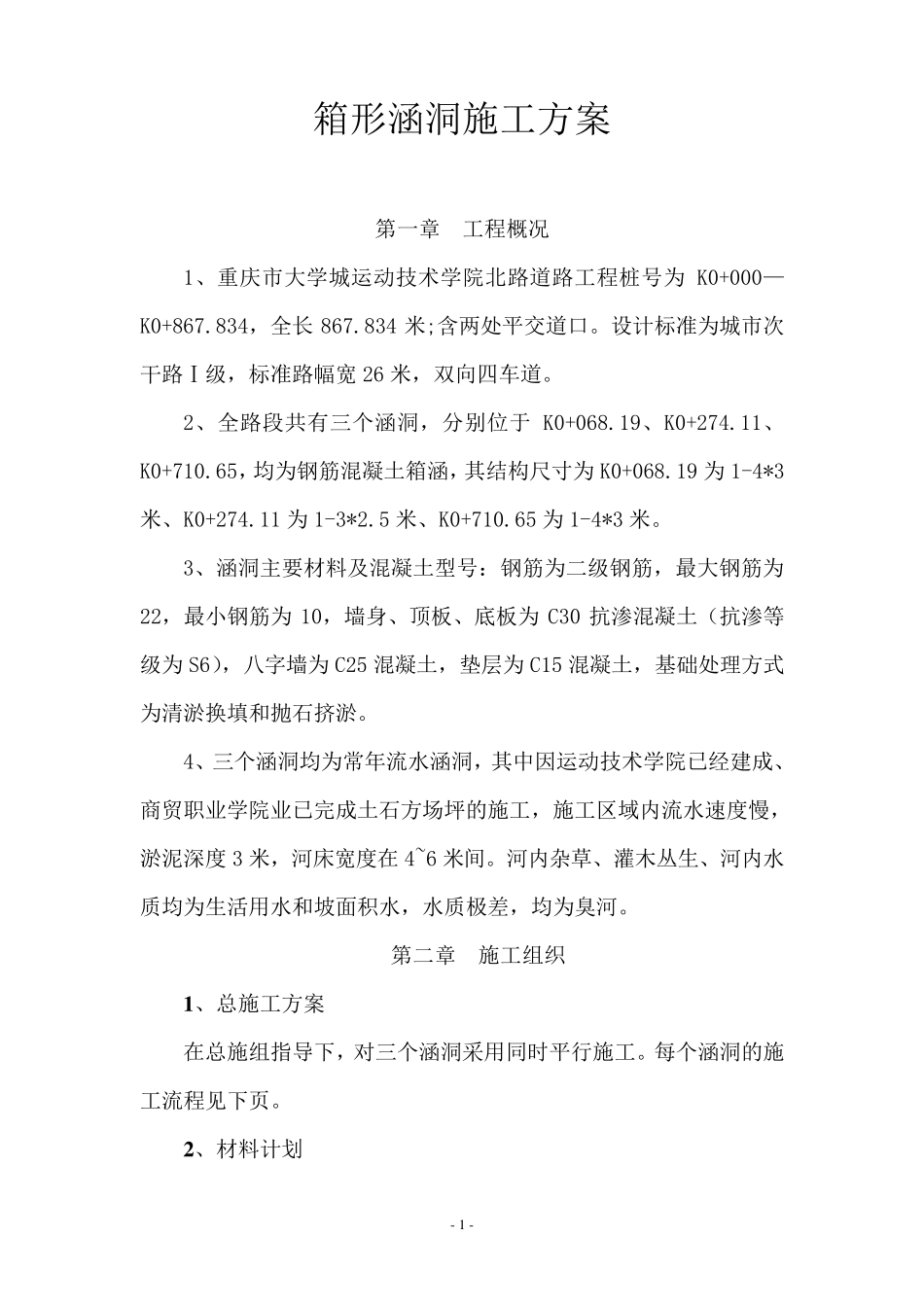

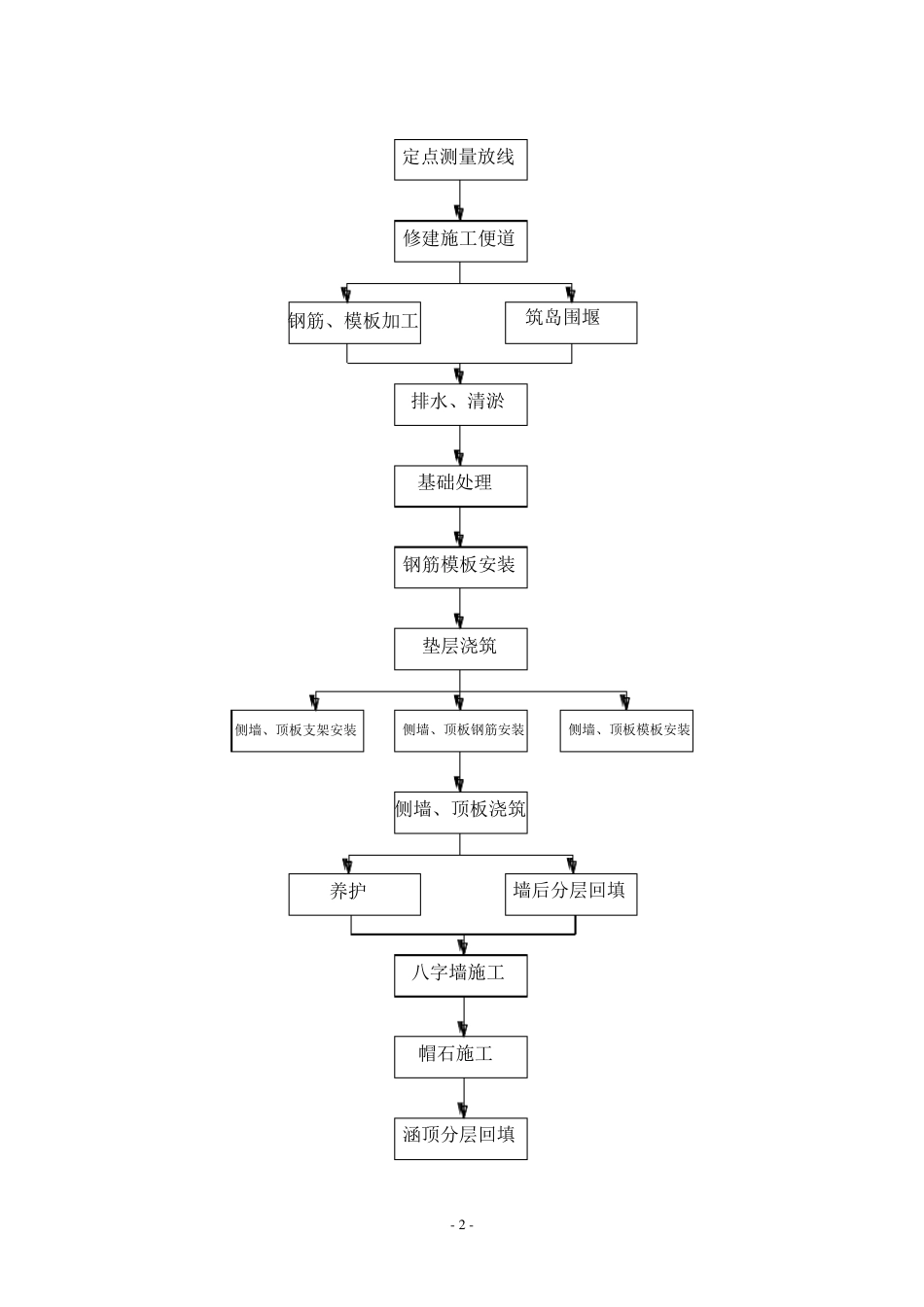

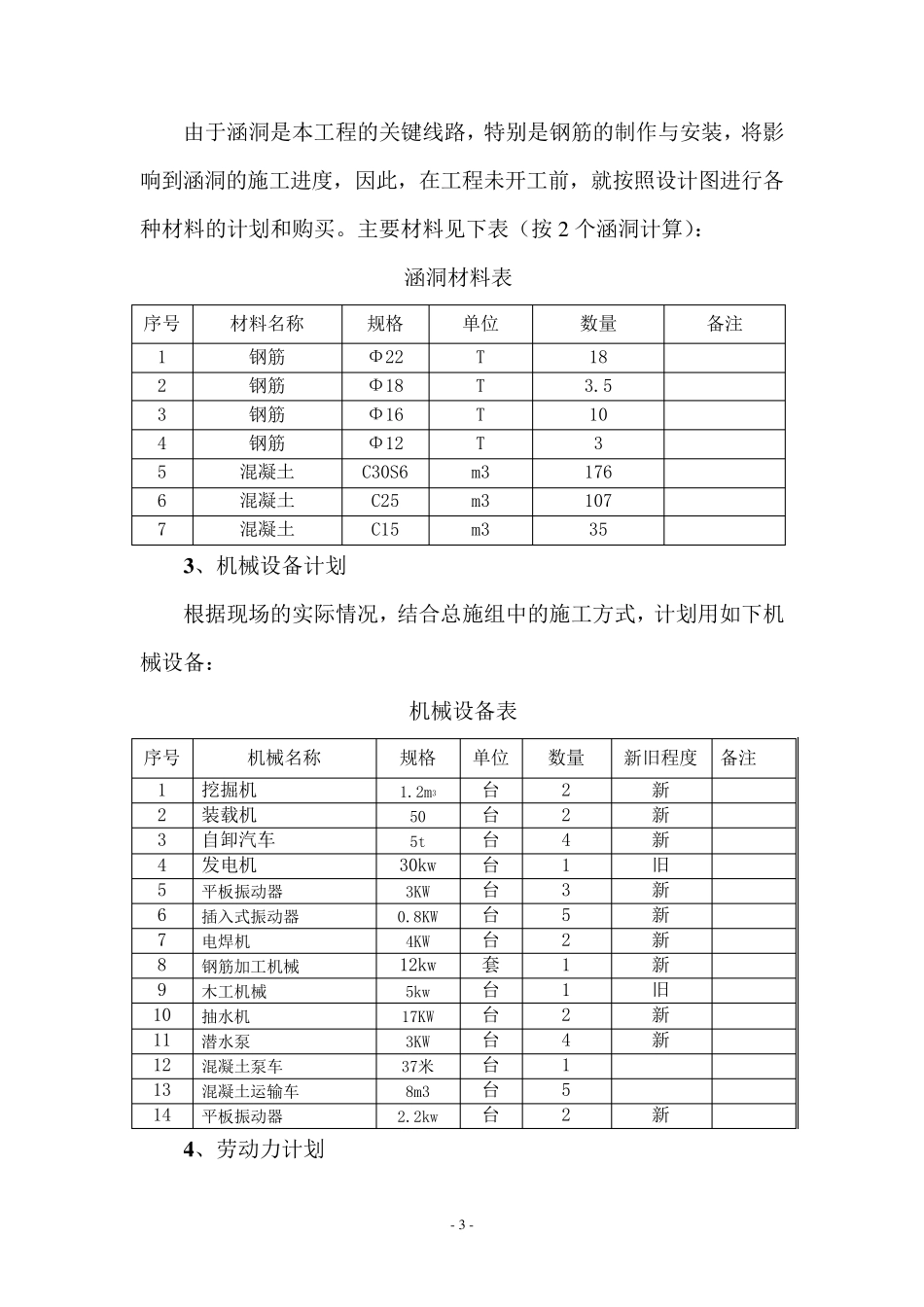

- 1 - 箱形涵洞施工方案 第一章 工程概况 1、重庆市大学城运动技术学院北路道路工程桩号为K0+000—K0+867.834,全长 867.834 米;含两处平交道口。设计标准为城市次干路Ⅰ级,标准路幅宽 26 米,双向四车道。 2、全路段共有三个涵洞,分别位于 K0+068.19、K0+274.11、K0+710.65,均为钢筋混凝土箱涵,其结构尺寸为K0+068.19 为1-4*3米、K0+274.11 为1-3*2.5 米、K0+710.65 为1-4*3 米。 3、涵洞主要材料及混凝土型号:钢筋为二级钢筋,最大钢筋为22,最小钢筋为10,墙身、顶板、底板为C30 抗渗混凝土(抗渗等级为S6),八字墙为C25 混凝土,垫层为C15 混凝土,基础处理方式为清淤换填和抛石挤淤。 4、三个涵洞均为常年流水涵洞,其中因运动技术学院已经建成、商贸职业学院业已完成土石方场坪的施工,施工区域内流水速度慢,淤泥深度3 米,河床宽度在4~6 米间。河内杂草、灌木丛生、河内水质均为生活用水和坡面积水,水质极差,均为臭河。 第二章 施工组织 1 、总 施工方案 在总 施组指 导 下 ,对 三个涵洞采 用同 时 平行 施工。每 个涵洞的施工流程见 下 页 。 2 、材料计划 - 2 - 定点测量放线修建施工便道钢筋、模板加工筑岛围堰钢筋模板安装侧墙、顶板支架安装侧墙、顶板钢筋安装墙后分层回填涵顶分层回填侧墙、顶板模板安装养护侧墙、顶板浇筑垫层浇筑排水、清淤基础处理帽石施工八字墙施工 - 3 - 由于涵洞是本工程的关键线路,特别是钢筋的制作与安装,将影响到涵洞的施工进度,因此,在工程未开工前,就按照设计图进行各种材料的计划和购买。主要材料见下表(按2 个涵洞计算): 涵洞材料表 序号 材料名称 规格 单位 数量 备注 1 钢筋 Φ22 T 18 2 钢筋 Φ18 T 3.5 3 钢筋 Φ16 T 10 4 钢筋 Φ12 T 3 5 混凝土 C30S6 m3 176 6 混凝土 C25 m3 107 7 混凝土 C15 m3 35 3 、机械设备计划 根据现场的实际情况,结合总施组中的施工方式,计划用如下机械设备: 机械设备表 序号 机械名称 规格 单位 数量 新旧程度 备注 1 挖掘机 1.2m3 台 2 新 2 装载机 50 台 2 新 3 自卸汽车 5t 台 4 新 4 发电机 30kw 台 1 旧 5 平板振动器 3KW 台 3 新 6 插入式振动器 0.8KW 台 5 新 7 电焊机 4KW 台 2 新 8 钢筋加工机械 12kw 套 1 新 9 木工机械 5kw 台 1 旧 10 抽水机 17KW 台 2...
