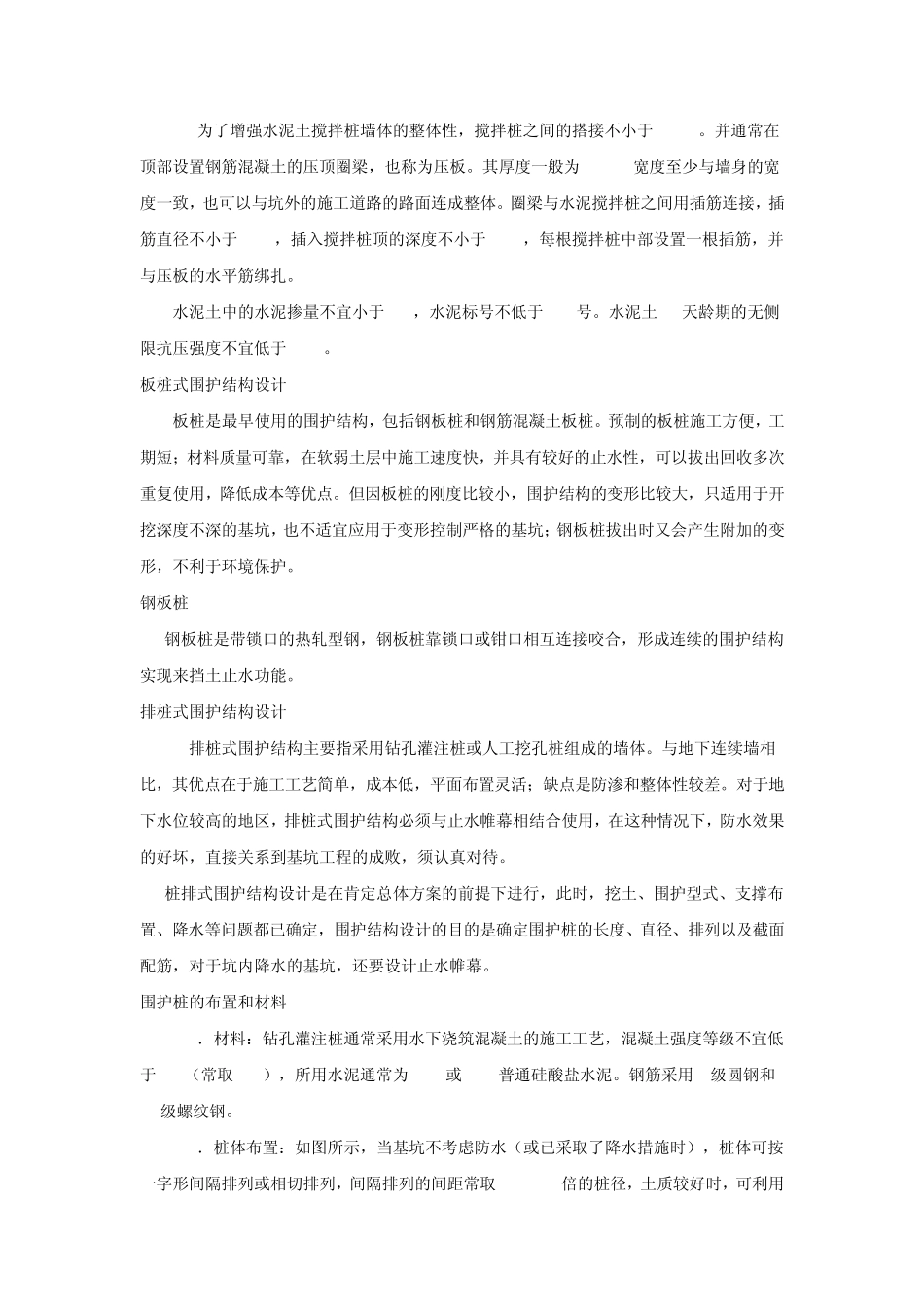

深基坑工程施工图设计 深基坑工程施工图设计是指在基坑总体方案确定以后，根据总体方案规定的原则进行施工图设计以供实施。主要包括确定基坑以及围护结构各种几何尺寸、进行截面强度验算与配筋、选用合理的构造与节点处理、形成施工图纸与文字说明。 1.基坑边坡设计； 2.土钉墙设计； 3.板式围护结构设计，包括板桩、水泥土围护结构、排桩式围护结构、地下连续墙和拱圈式围护结构； 4.内支撑体系设计； 5.锚杆体系设计。 基坑边坡设计 对于适宜于放坡的基坑，其坡度可参考同类土的稳定坡度确定；对于土质比较均匀的基坑边坡，也可按下表的要求确定开挖放坡坡度及坡高，以确保基坑的稳定性与安全。当采用分级放坡开挖时，应设置分级过渡平台。对于深度大于 5m的土质边坡，各级过渡平台的宽度宜取为1.0～1.5m，小于 5m坡高的土质边坡可不设过渡平台。 基坑边坡设计时，除了满足沿最危险圆弧滑裂面破坏的整体稳定性的要求，一般在坡面还要进行保护性处理，以免施工活动对边坡土体的扰动及地表水和降水等因素对边坡的浸蚀和冲刷导致边坡破坏。保护处理的方法有水泥抹面、铺塑料布或土工布、挂网喷水泥浆、喷射混凝土护面等。 对于较高坡面的下段，或坡脚下土层含有软弱下卧层或砂层时，可对土体采取加固措施，如土钉支护、螺旋锚、喷锚等，或采取适当的坡脚地基加固措施，如在坡脚堆砌草袋或土工布砂土袋以及切筑砖石砌体等，以免出现坡脚失稳或流砂。 土钉支护设计 随基坑逐层开挖，在边坡上以较密排列（上下左右）打入土钉（钢筋）以强化受力土体，并在土钉坡面铺设钢筋网分层喷射混凝土，从而实现挡土护坡的功能，这就是土钉支护，也称土钉墙， 设计原则与构造要求 1．一般用于基坑开挖深度在 15m以内的边坡，坡角为70～90°； 2．土钉长度一般为开挖深度的 0.5~1.2倍，其间距宜取1～2m，土钉与水平面夹角宜取10～20； 3．为保证土钉与护坡面层的有效连接，常设有承压板和加强钢筋； 4．土钉一般采用Ⅱ级以上螺纹钢筋，钢筋直径为φ 16～φ 32 mm，钻孔直径为φ 70～φ120 mm； 5．喷射混凝土面层厚度一般为 80~200 mm，钢筋网采用Ⅰ级钢筋φ 6～φ 10 mm，间距为150~300 mm，混凝土强度等级不宜低于 C20； 6．注浆材料宜采用水泥净浆，强度不低于 20Mpa。 土钉设计 1．边坡最危险滑动面计算，以确定最危险滑动面的位置，便于布置土钉，计算时可以允许安全系数小于 1.0 。 2．土钉抗拔验算 围护结构设计...
