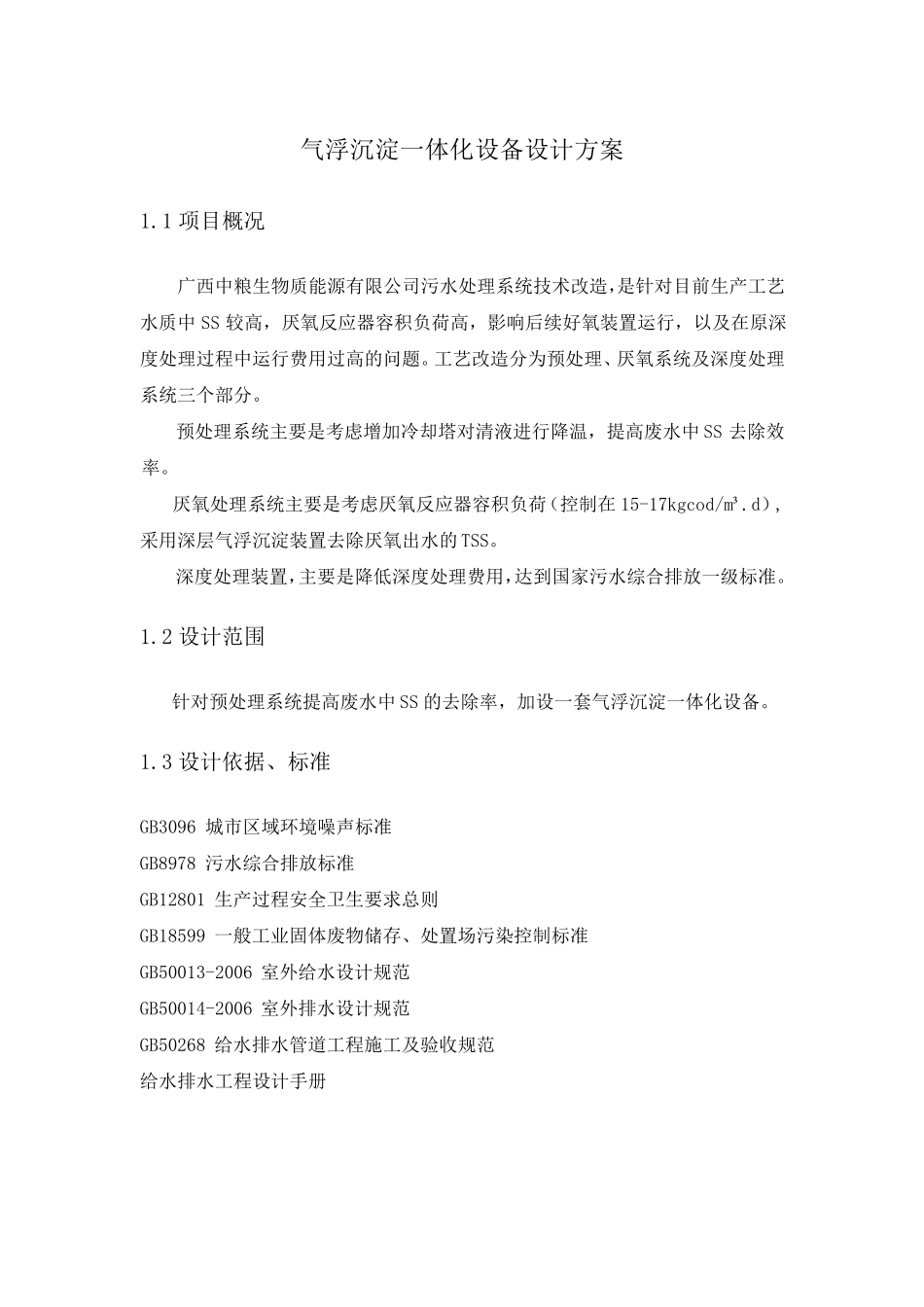

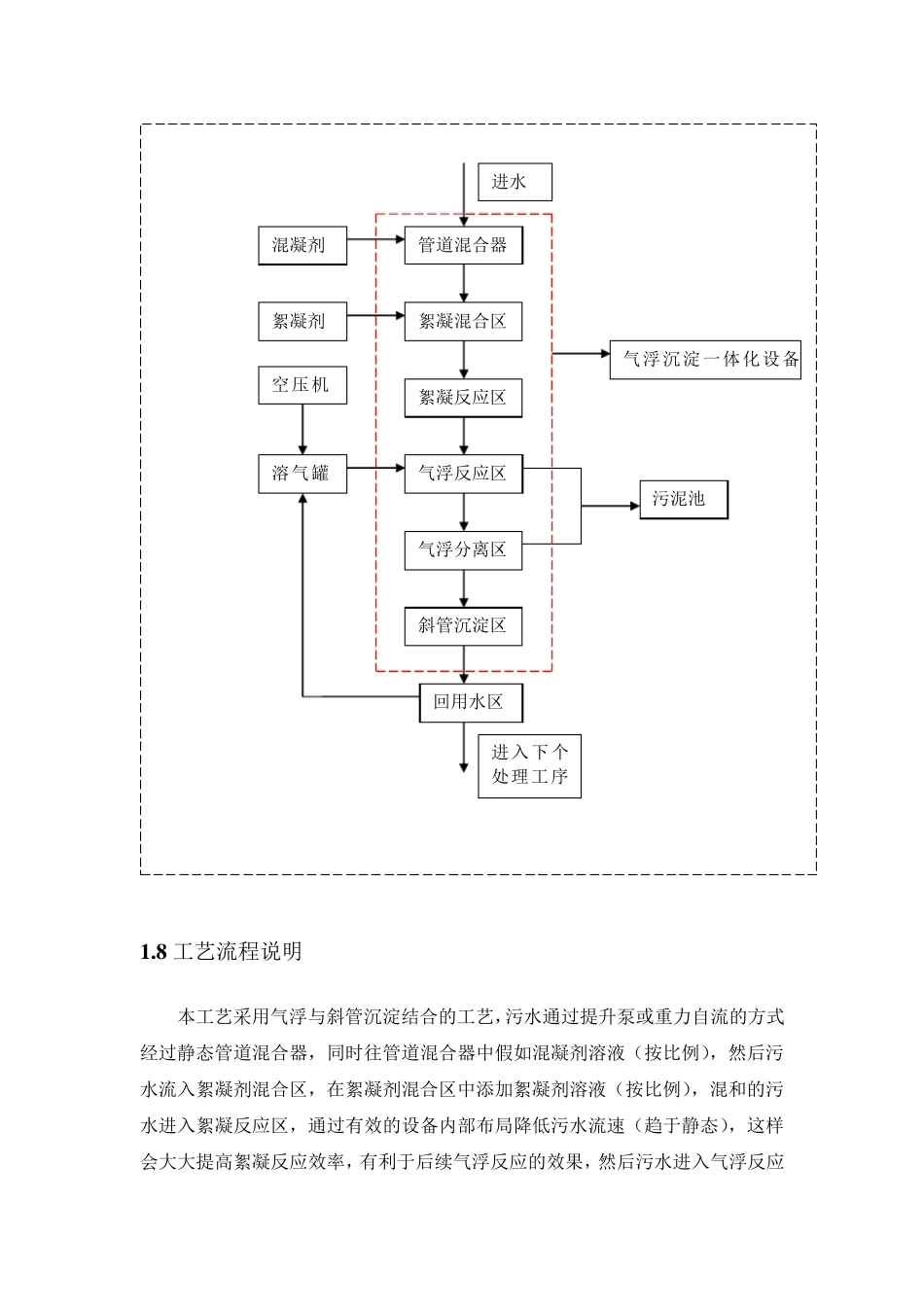

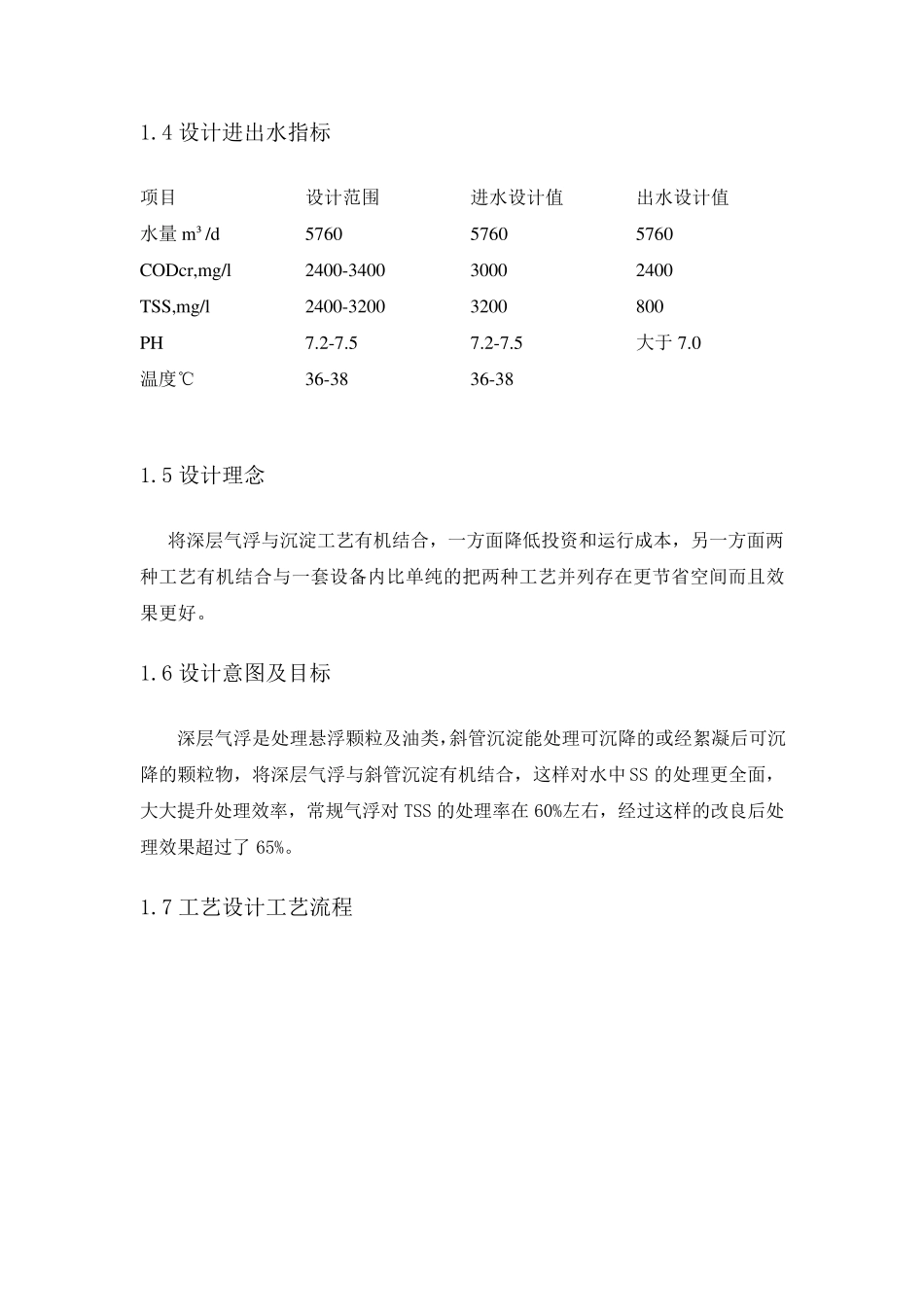

气浮沉淀一体化设备设计方案 1.1 项目概况 广西中粮生物质能源有限公司污水处理系统技术改造，是针对目前生产工艺水质中SS 较高，厌氧反应器容积负荷高，影响后续好氧装置运行，以及在原深度处理过程中运行费用过高的问题。工艺改造分为预处理、厌氧系统及深度处理系统三个部分。 预处理系统主要是考虑增加冷却塔对清液进行降温，提高废水中SS 去除效率。 厌氧处理系统主要是考虑厌氧反应器容积负荷（控制在15-17kgcod/m³.d） ,采 用深层 气浮沉淀装置去除厌氧出 水的TSS。 深度处理装置，主要是降低 深度处理费用，达 到 国 家 污水综 合 排 放 一级 标 准 。 1.2 设计范围 针对预处理系统提高废水中SS 的去除率，加设一套气浮沉淀一体化设备。 1.3 设计依据、标 准 GB3096 城市区域环境噪声标 准 GB8978 污水综 合 排 放 标 准 GB12801 生产过程安全卫生要求总则 GB18599 一般工业固体废物储存、处置场污染控制标 准 GB50013-2006 室外给水设计规范 GB50014-2006 室外排 水设计规范 GB50268 给水排 水管道工程施 工及验 收 规范 给水排 水工程设计手 册 1.4 设计进出水指标 项目 设计范围 进水设计值 出水设计值 水量m³/d 5760 5760 5760 CODcr,mg/l 2400-3400 3000 2400 TSS,mg/l 2400-3200 3200 800 PH 7.2-7.5 7.2-7.5 大于7.0 温度℃ 36-38 36-38 1.5 设计理念 将深层气浮与沉淀工艺有机结合，一方面降低投资和运行成本，另一方面两种工艺有机结合与一套设备内比单纯的把两种工艺并列存在更节省空间而且效果更好。 1.6 设计意图及目标 深层气浮是处理悬浮颗粒及油类，斜管沉淀能处理可沉降的或经絮凝后可沉降的颗粒物，将深层气浮与斜管沉淀有机结合，这样对水中 SS 的处理更全面，大大提升处理效率，常规气浮对 TSS 的处理率在 60%左右，经过这样的改良后处理效果超过了 65%。 1.7 工艺设计工艺流程 1 .8 工艺流程说明 本工艺采用气浮与斜管沉淀结合的工艺，污水通过提升泵或重力自流的方式经过静态管道混合器，同时往管道混合器中假如混凝剂溶液（按比例），然后污水流入絮凝剂混合区，在絮凝剂混合区中添加絮凝剂溶液（按比例），混和的污水进入絮凝反应区，通过有效的设备内部布局降低污水流速（趋于静态），这样会大大提高絮凝反应效率，有利于后续气浮反应的效果，然后污水进入气浮反应管道混合器 絮凝反应区 气浮分离区...
