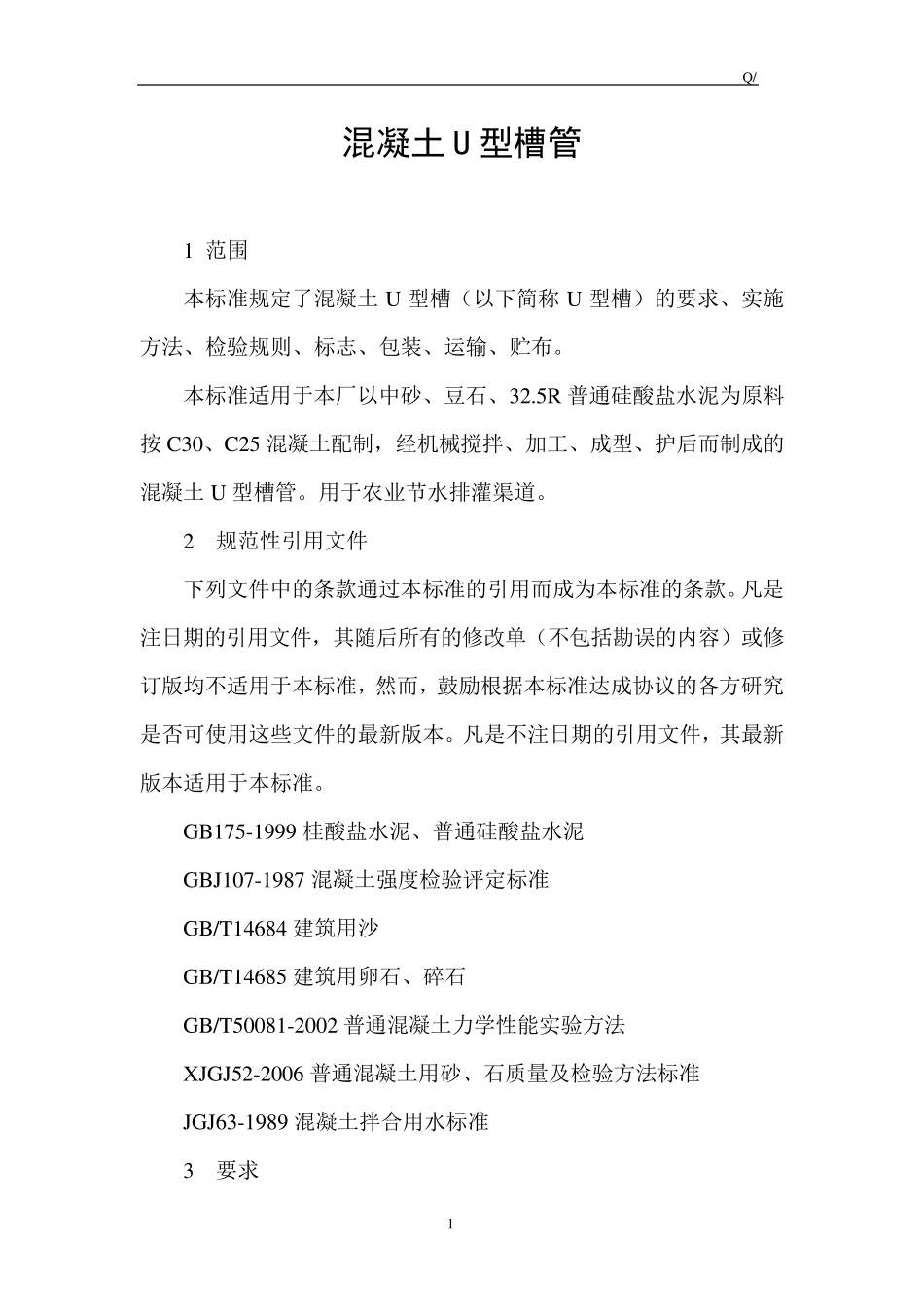

Q/ 1 混凝土 U 型槽管 1 范围 本标准规定了混凝土U 型槽（以下简称U 型槽）的要求、实施方法、检验规则、标志、包装、运输、贮布。 本标准适用于本厂以中砂、豆石、32.5R 普通硅酸盐水泥为原料按 C30、C25 混凝土配制，经机械搅拌、加工、成型、护后而制成的混凝土U 型槽管。用于农业节水排灌渠道。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB175-1999 桂酸盐水泥、普通硅酸盐水泥 GBJ107-1987 混凝土强度检验评定标准 GB/T14684 建筑用沙 GB/T14685 建筑用卵石、碎石 GB/T50081-2002 普通混凝土力学性能实验方法 XJGJ52-2006 普通混凝土用砂、石质量及检验方法标准 JGJ63-1989 混凝土拌合用水标准 3 要求 Q/ 2 3.1 原材料 3.1.1 水泥：采用32.5 普通硅酸盐水泥，应符合GB175 的规定。 3.1.2 粗、细骨料（豆石、砂石）应符合GB/T14684、GB/T14685的规定。粗骨料最大直径不得大于混凝土 U 型槽管壁厚的1/2。细骨料采用中砂。 3.1.3 拌合用水：符合JGJ63 标准的规定。 3.2 外观 3.2.1 槽管内、外表面应光洁、无粘皮、麻面、蜂窝、塌落、空鼓、孔洞等。 3.2.2 内外表面不允许有裂痕、表面龟裂和砂浆层干缩裂纹不在此限。内拐角宜做成圆角。 3.2.3 端面和棱边碰伤不得影响安装和使用。 3.2.4 轻度粘皮、麻面。蜂窝及微小孔洞允许进行修补，修补后检验应能保证安装和使用。 3.3 外型尺寸、偏差及图形 3.3.1U 型槽管图形 LBCA 图 1-2U 型槽管示意图 Q/ 3 L-槽体长度A-上口宽度B-槽体高度（包括槽底厚度）C-槽壁厚度 3.3.2U 型槽管尺寸及偏差 U 型槽体外形尺寸及偏差见表1 规定。如果其他尺寸的特殊要求可按合同约定。 表1 U 型槽管外形尺寸及偏差 单位mm 项目 指标 长度L 1000±10 1000±10 1000±10 1000±10 1000±10 1000±10 上口宽度A 300±5 400±5 500±5 600±5 700±5 800±5 槽体高度B 290±1 380±1 450±1 500±1 550±1 600±1 槽壁厚度C 25±0.5 25±0.5 25±0.5 35±0.5 40±0.5 45±0.5 3.4 力学性能 应符合表二规定 表2 U 型槽管力学性能指标 项目 指标 混凝...
