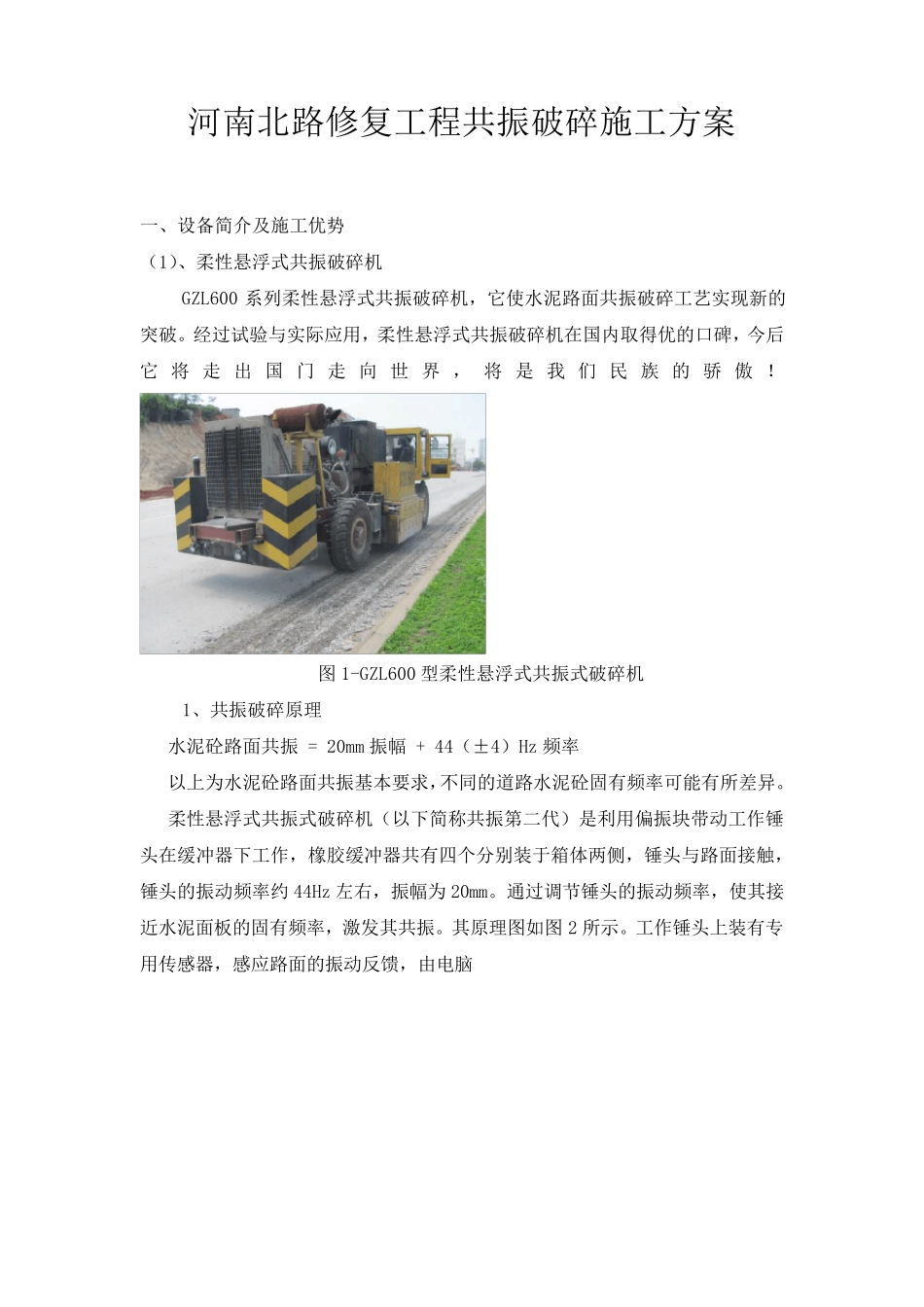

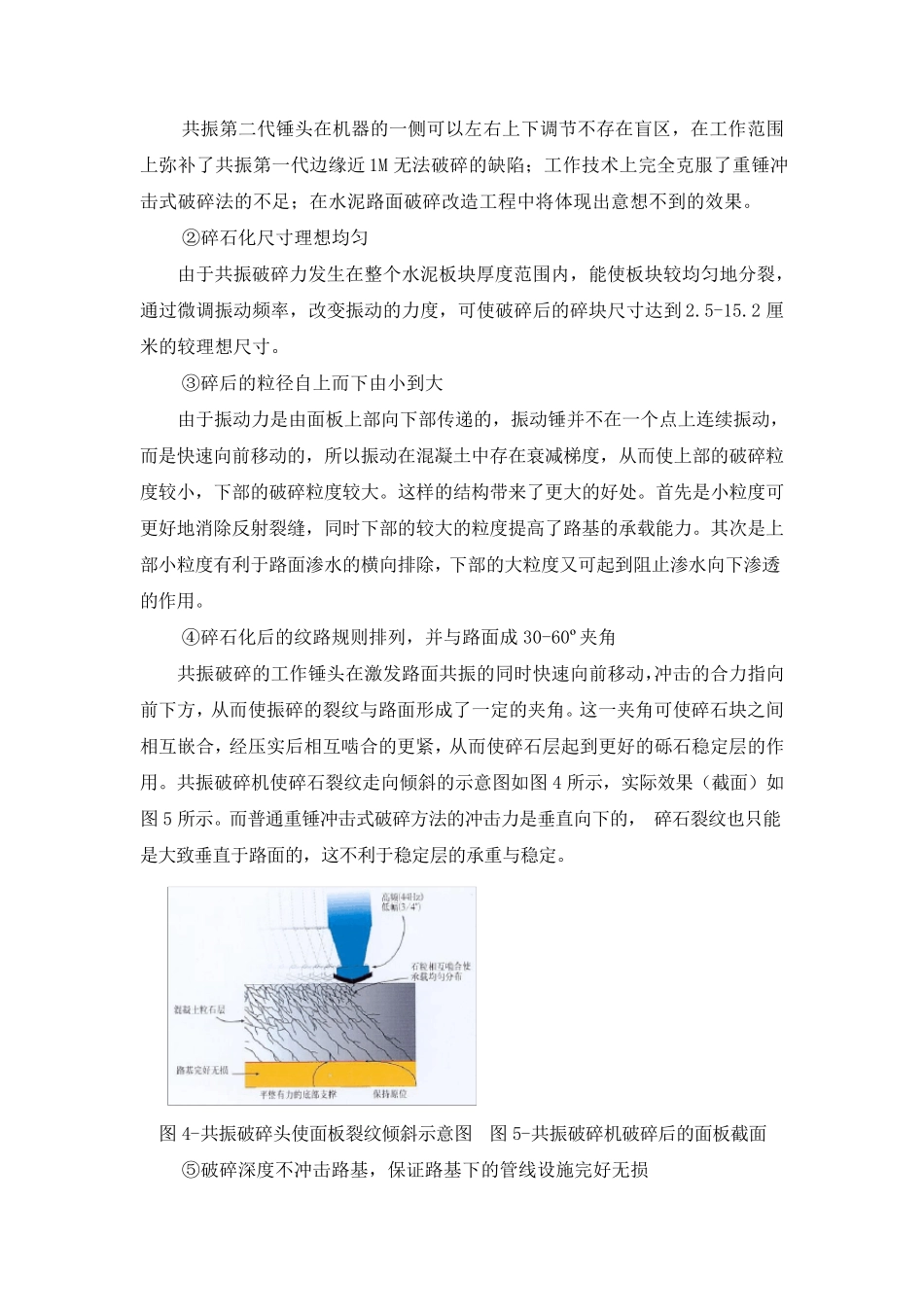

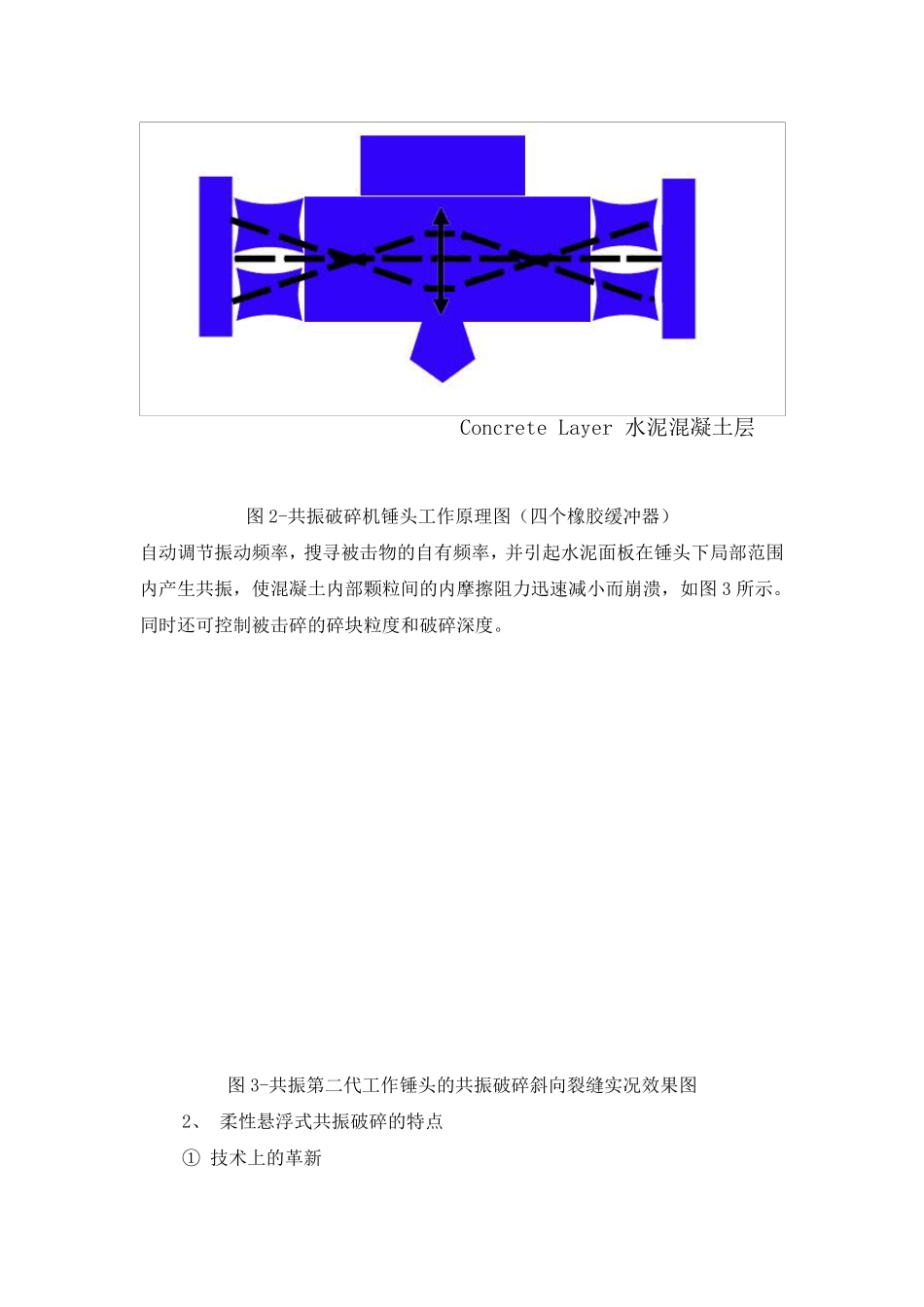

河南北路修复工程共振破碎施工方案 一、设备简介及施工优势 （1）、柔性悬浮式共振破碎机 GZL600 系列柔性悬浮式共振破碎机，它使水泥路面共振破碎工艺实现新的突破。经过试验与实际应用，柔性悬浮式共振破碎机在国内取得优的口碑，今后它将走出国门走向世界，将是我们民族的骄傲！ 图1-GZL600 型柔性悬浮式共振式破碎机 1、共振破碎原理 水泥砼路面共振 = 20mm 振幅 + 44（±4）Hz 频率 以上为水泥砼路面共振基本要求，不同的道路水泥砼固有频率可能有所差异。 柔性悬浮式共振式破碎机（以下简称共振第二代）是利用偏振块带动工作锤头在缓冲器下工作，橡胶缓冲器共有四个分别装于箱体两侧，锤头与路面接触，锤头的振动频率约 44Hz 左右，振幅为 20mm。通过调节锤头的振动频率，使其接近水泥面板的固有频率，激发其共振。其原理图如图2 所示。工作锤头上装有专用传感器，感应路面的振动反馈，由电脑 图2-共振破碎机锤头工作原理图（四个橡胶缓冲器） 自动调节振动频率，搜寻被击物的自有频率，并引起水泥面板在锤头下局部范围内产生共振，使混凝土内部颗粒间的内摩擦阻力迅速减小而崩溃，如图3 所示。同时还可控制被击碎的碎块粒度和破碎深度。 图3-共振第二代工作锤头的共振破碎斜向裂缝实况效果图 2、 柔性悬浮式共振破碎的特点 ① 技术上的革新 Concrete Layer 水泥混凝土层 共振第二代锤头在机器的一侧可以左右上下调节不存在盲区，在工作范围上弥补了共振第一代边缘近1M 无法破碎的缺陷；工作技术上完全克服了重锤冲击式破碎法的不足；在水泥路面破碎改造工程中将体现出意想不到的效果。 ②碎石化尺寸理想均匀 由于共振破碎力发生在整个水泥板块厚度范围内，能使板块较均匀地分裂，通过微调振动频率，改变振动的力度，可使破碎后的碎块尺寸达到2.5-15.2 厘米的较理想尺寸。 ③碎后的粒径自上而下由小到大 由于振动力是由面板上部向下部传递的，振动锤并不在一个点上连续振动，而是快速向前移动的，所以振动在混凝土中存在衰减梯度，从而使上部的破碎粒度较小，下部的破碎粒度较大。这样的结构带来了更大的好处。首先是小粒度可更好地消除反射裂缝，同时下部的较大的粒度提高了路基的承载能力。其次是上部小粒度有利于路面渗水的横向排除，下部的大粒度又可起到阻止渗水向下渗透的作用。 ④碎石化后的纹路规则排列，并与路面成30-60º夹 角 共振破碎的工作锤头在激 发路面共振的同时快速向前移动，...
