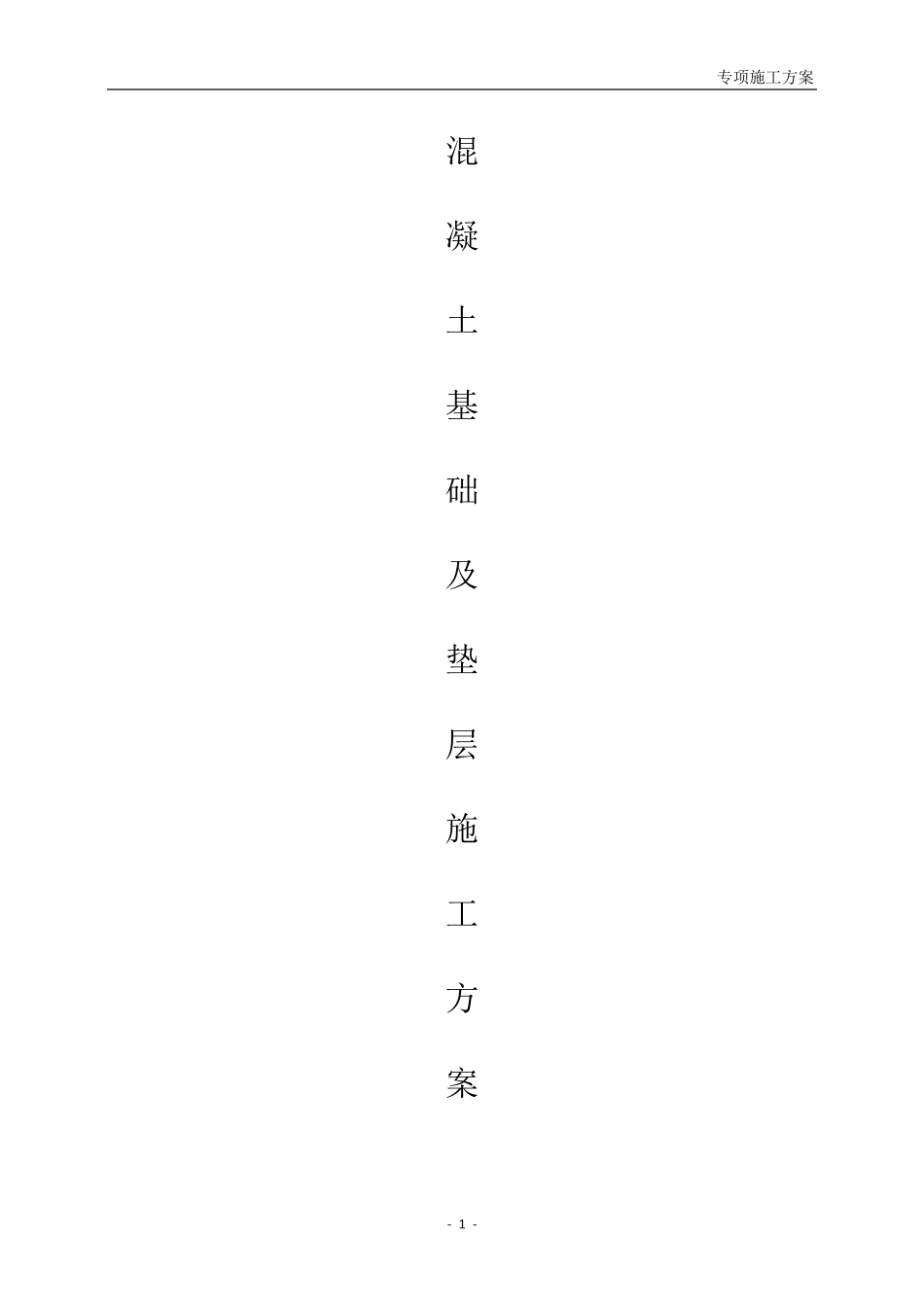

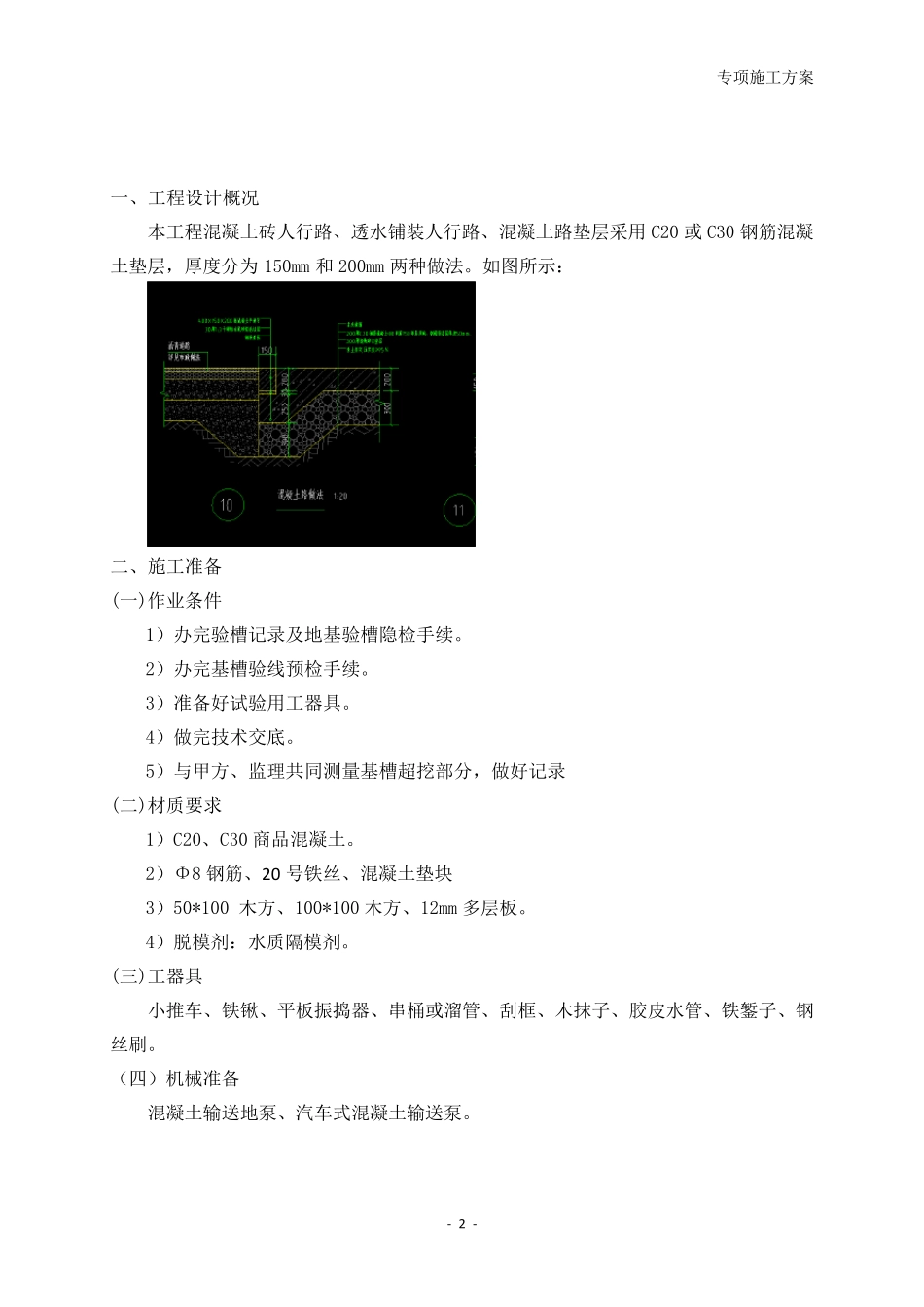

专项施工方案 - 1 - 混 凝 土 基 础 及 垫 层 施 工 方 案 专项施工方案 - 2 - 一、工程设计概况 本工程混凝土砖人行路、透水铺装人行路、混凝土路垫层采用C20 或C30 钢筋混凝土垫层，厚度分为150mm 和200mm 两种做法。如图所示： 二、施工准备 (一)作业条件 1）办完验槽记录及地基验槽隐检手续。 2）办完基槽验线预检手续。 3）准备好试验用工器具。 4）做完技术交底。 5）与甲方、监理共同测量基槽超挖部分，做好记录 (二)材质要求 1）C20、C30 商品混凝土。 2）Φ8 钢筋、20 号铁丝、混凝土垫块 3）50*100 木方、100*100 木方、12mm 多层板。 4）脱模剂：水质隔模剂。 (三)工器具 小推车、铁锹、平板振捣器、串桶或溜管、刮框、木抹子、胶皮水管、铁錾子、钢丝刷。 （四）机械准备 混凝土输送地泵、汽车式混凝土输送泵。 专 项 施 工 方 案 - 3 - 三 、 混 凝 土 垫 层 施 工 方 法 （ 一 ） 模 板 安 装 1． 工 艺 流 程 ： 配 制 模 板 → 运 输 、 安 装 模 板 → 模 板 预 检 → 模 板 验 收 1） 配 制 模 板 ： 熟 悉 设 计 图 纸 中 各 种 构 件 尺 寸 ， 确 定 构 件 侧 面 模 板 的 高 度 。 混 凝 土砖 人 行 路 、 透 水 铺 装 人 行 路 基 础 垫 层 为 150mm 厚 ， 。 混 凝 土 路 的 垫 层 为 200mm 厚 ， 在 木工 加 工 场 ， 按 照 图 纸 尺 寸 将 模 板 、 木 方 裁 割 成 所 需 要 的 尺 寸 形 状 ， 基 础 墙 垫 层 模 板 并 配置 50× 100mm 的 木 肋 。 2） 安 装 模 板 ： 先 安 装 垫 层 侧 模 ， 用 短 钢 筋 固 定 垫 层 模 板 ， 短 钢 筋 间 距60cm 左 右 。 3） 模 板 预 检 ： 模 板 安 装 完 毕 后 ， 由 专 人 进 行 校 正 ， 调 整 加 固 体 系 ， 核 实 截 面 尺 寸及 垫 层 与 轴 线 的 位 置 关 系 。 将 模 板 内 杂 物 清 理 干 净 并 对 其 断 面 尺 寸 与 标高 等进 行 预 检 。检 查无误后 ， 报项 目质检 人 员验 收 。 4） 项 目质检 员检 查后 ， 质量符合设 计 及 施 工 质量要 求合格后 ， 填写质评资料， 报送监理 ， 报请监理 ...
