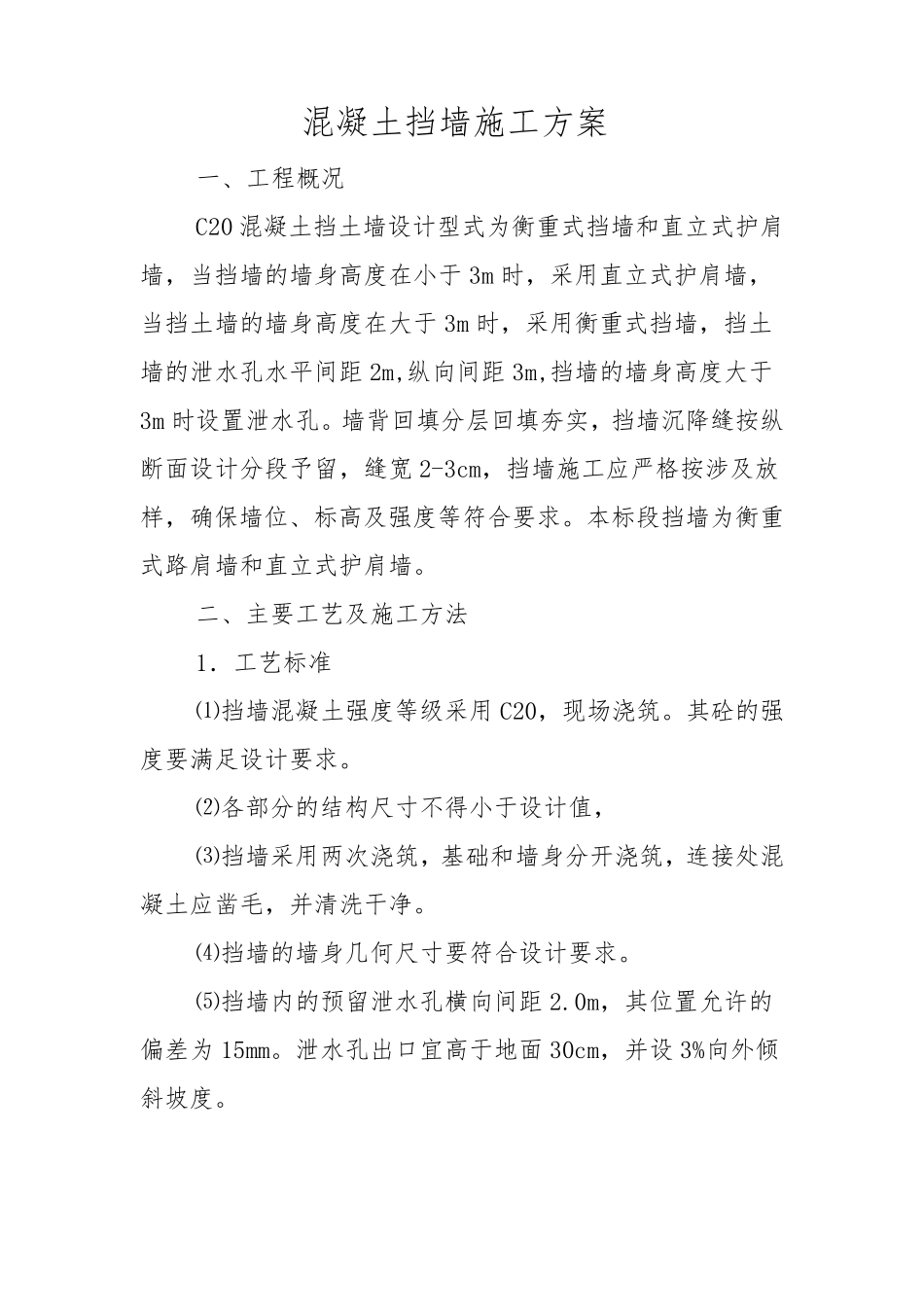

混凝土挡墙施工方案 一、工程概况 C20 混凝土挡土墙设计型式为衡重式挡墙和直立式护肩墙，当挡墙的墙身高度在小于3m 时，采用直立式护肩墙，当挡土墙的墙身高度在大于3m 时，采用衡重式挡墙，挡土墙的泄水孔水平间距2m,纵向间距3m,挡墙的墙身高度大于3m 时设置泄水孔。墙背回填分层回填夯实，挡墙沉降缝按纵断面设计分段予留，缝宽2-3cm，挡墙施工应严格按涉及放样，确保墙位、标高及强度等符合要求。本标段挡墙为衡重式路肩墙和直立式护肩墙。 二、主要工艺及施工方法 1．工艺标准 ⑴挡墙混凝土强度等级采用C20，现场浇筑。其砼的强度要满足设计要求。 ⑵各部分的结构尺寸不得小于设计值， ⑶挡墙采用两次浇筑，基础和墙身分开浇筑，连接处混凝土应凿毛，并清洗干净。 ⑷挡墙的墙身几何尺寸要符合设计要求。 ⑸挡墙内的预留泄水孔横向间距2.0m，其位置允许的偏差为15mm。泄水孔出口宜高于地面30cm，并设3%向外倾斜坡度。 ⑹挡墙的墙顶标高要满足设计要求，允许偏差为±20mm。 ⑺混凝土灌注完毕后，应按有关规定进行养护。墙背回填应该在挡墙砼的强度达到设计强度的75%才能够进行填土。 ⑻挡墙混凝土浇注应均质密实、平整，无蜂窝麻面，无缺损、强度符合设计要求。 ⑼挡墙模板加固采用拉筋联合钢管扣件双重保证措施，保证混凝土在浇注过程中不发生跑模。 ⑽施工时挡墙墙高随路线纵坡变化，但基础应保持水平，同时保证外墙面在同一竖直面上。 ⑾地基承载力满足设计要求。若达不到设计所要求的地基承载力，应通知监理及设计单位进行地基处理，待达到设计要求方可进行挡土墙施工。 ⑿挡土墙的墙体达到设计强度的75%以上时，方可进行墙后填料施工。墙后必须回填均匀、摊铺平整，填料顶面横坡符合设计要求。其具体质量指标及实测项目见下页表。 2．施工方法 ⑴ 由 项目部 测量人 员 放 线，确 定挡土墙准 确 位置 及标高，然 后进行基坑 开 挖 ，开 挖 宽 度根 据 基础宽 度按照 1： 1放 坡确 定。并 由 项目部 组 织 人 员 进行现 场 收 方。 ⑵基坑完成后，按基底纵轴线结合横断面放线复验，确认位置、标高无误并经监理确认后，方可进行随时垫层施工。 ⑶测量放线确定基础尺寸后，进行立模。挡墙基础的施工按跳槽施工，几个作业面可同时施工，为挡墙的墙身施工提供较多的作业面。基础施工完成后应立即回填，以小型压实机械进行分层夯实，并在表面预留 3%的向外斜坡，防止积水渗入基底。垫...
