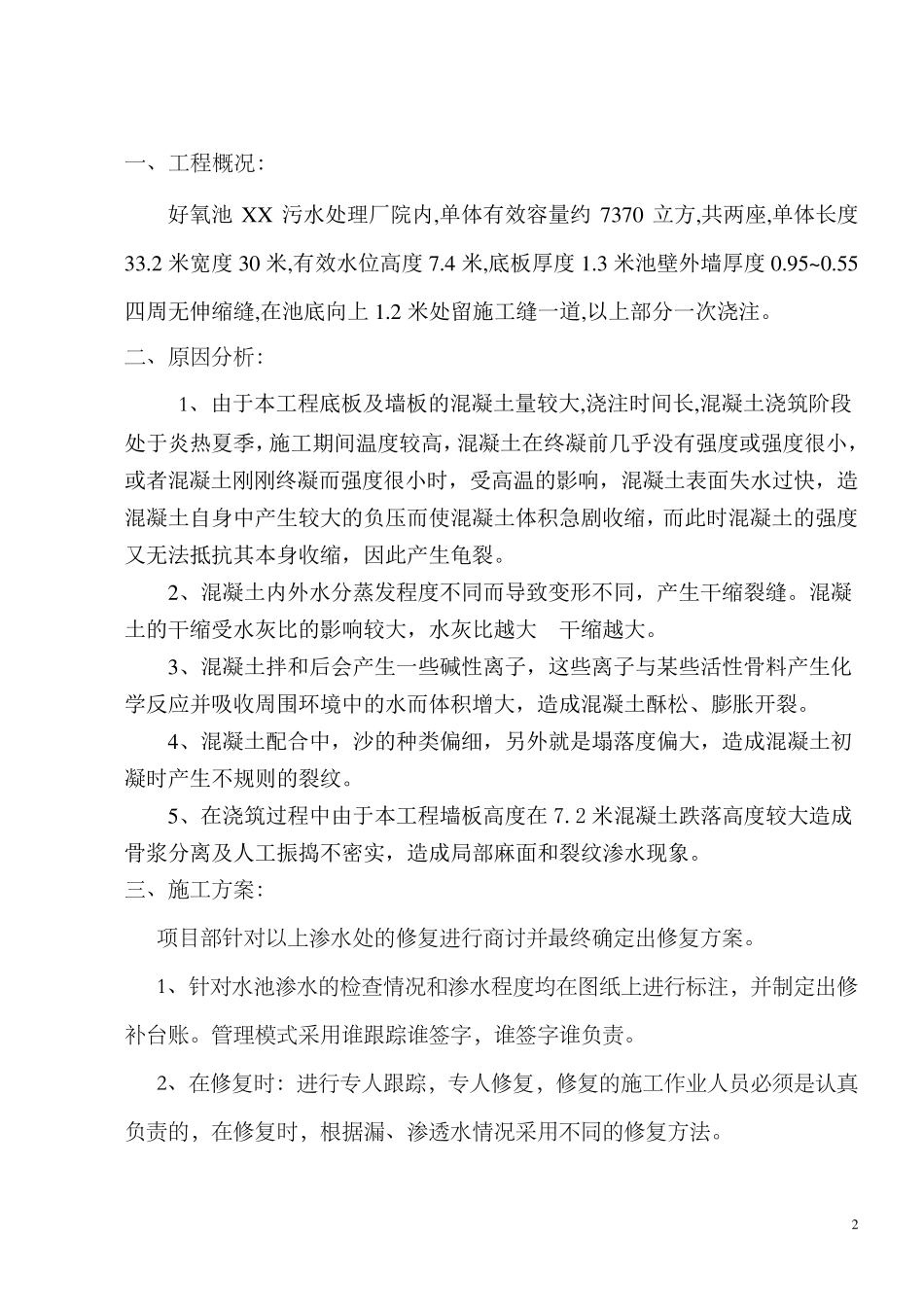

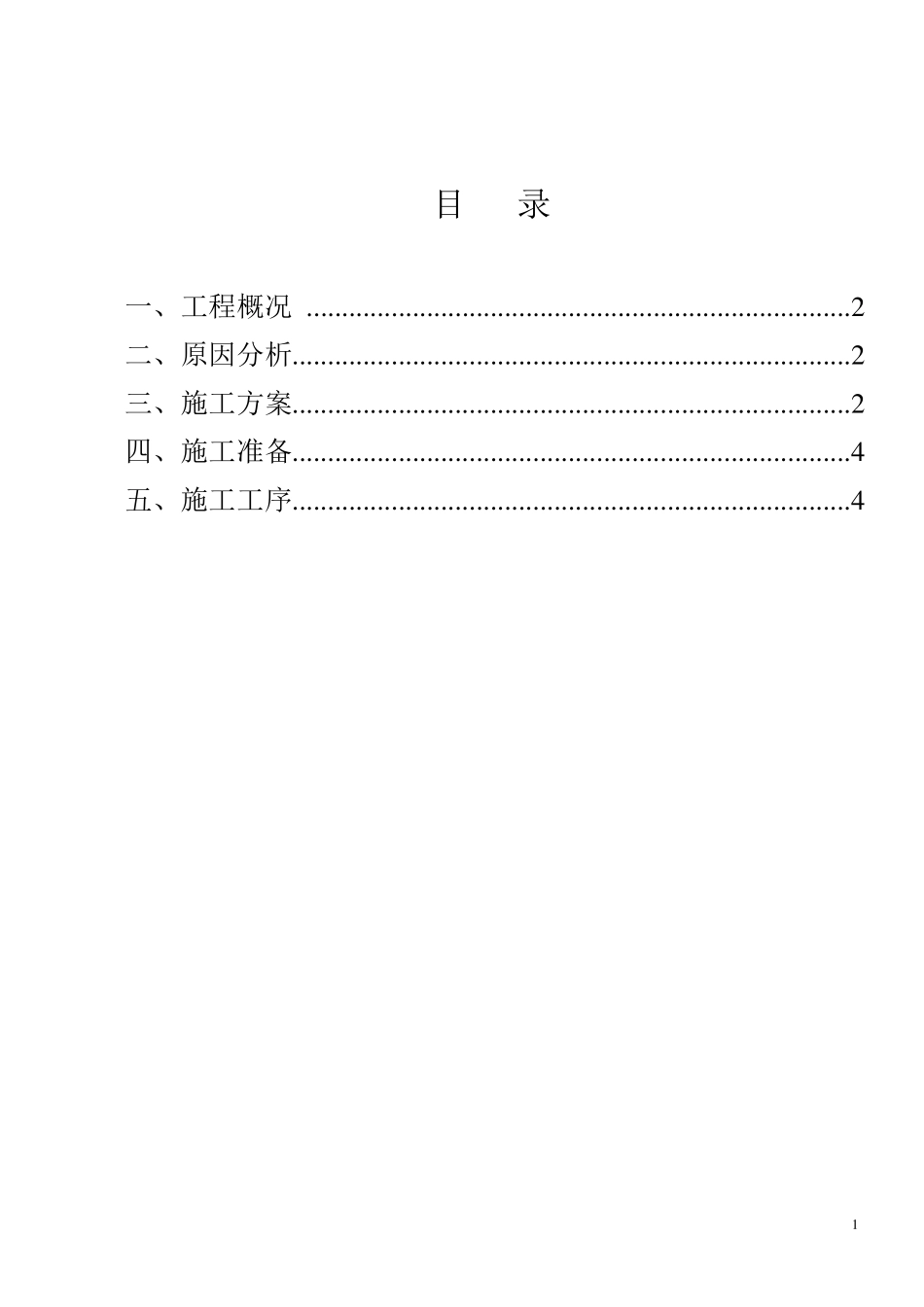

X X .污水处理厂好氧池 混 凝 土 渗 水 修 补 方 案 二〇一四年九月十三日 1 目 录 一、工程概况 .............................................................................2 二、原因分析...............................................................................2 三、施工方案...............................................................................2 四、施工准备...............................................................................4 五、施工工序...............................................................................4 2 一 、 工 程 概 况 ： 好氧池XX 污水处理厂院内,单体有效容量约7370 立方,共两座,单体长度33.2 米宽度30 米,有效水位高度7.4 米,底板厚度1.3 米池壁外墙厚度0.95~0.55四周无伸缩缝,在池底向上1.2 米处留施工缝一道,以上部分一次浇注。 二 、 原 因 分 析 ： 1、 由于本工程底板及墙板的混凝土量较大,浇注时间长,混凝土浇筑阶段处于炎热夏季，施工期间温度较高，混凝土在终凝前几乎没有强度或强度很小，或者混凝土刚刚终凝而强度很小时，受高温的影响，混凝土表面失水过快，造混凝土自身中产生较大的负压而使混凝土体积急剧收缩，而此时混凝土的强度又无法抵抗其本身收缩，因此产生龟裂。 2、混凝土内外水分蒸发程度不同而导致变形不同，产生干缩裂缝。混凝土的干缩受水灰比的影响较大，水灰比越大干缩越大。 3、混凝土拌和后会产生一些碱性离子，这些离子与某些活性骨料产生化学反应并吸收周围环境中的水而体积增大，造成混凝土酥松、膨胀开裂。 4、混凝土配合中，沙的种类偏细，另外就是塌落度偏大，造成混凝土初凝时产生不规则的裂纹。 5、在浇筑过程中由于本工程墙板高度在7.2 米混凝土跌落高度较大造成骨浆分离及人工振捣不密实，造成局部麻面和裂纹渗水现象。 三 、 施 工 方 案 ： 项 目 部 针 对 以 上 渗 水 处 的 修 复 进 行 商 讨 并 最 终 确 定 出 修 复 方 案 。 1、 针 对 水 池 渗 水 的 检 查 情 况 和 渗 水 程 度 均 在 图 纸 上 进 行 标 注 ， 并 制 定 出 修补 台 账 。 管 理 模 式 采 用 谁 跟 踪 谁 签 字 ， 谁 签 字 谁 负 责 。 2、 在 修 复 时 ： 进 行 专 人 跟 踪...
