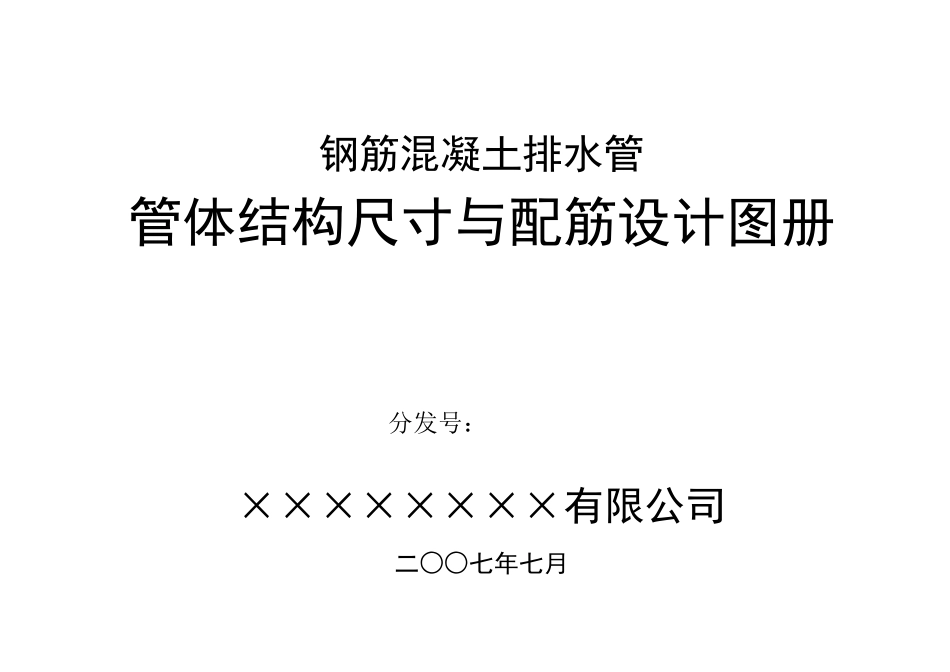

钢筋混凝土排水管 管体结构尺寸与配筋设计图册 分发号： ××××××××有限公司 二○○七年七月 钢筋混凝土排水管管体结构尺寸 （GB/T11836-1999《混凝土和钢筋混凝土排水管》） 图纸目录 1.柔性接口甲型承插口管 2.柔性接口乙型承插口管 3.柔性接口丙型承插口管 4.柔性接口甲型、乙型、丙型承插口管尺寸允许偏差 5.柔性接口企口管 6.柔性接口企口管尺寸允许偏差 7.钢筋混凝土管规格、外压荷载级别和内水压力 ×××××××××××有限公司 柔性接口甲型承插口管 编制 年 月 日 校核 年 月 日 批准 年 月 日 钢筋混凝土排水管 柔性接口甲型承插口管 图号 LY—01 页次 01 ×××××××××××有限公司 柔性接口乙型承插口管 编制 年 月 日 校核 年 月 日 批准 年 月 日 钢筋混凝土排水管 柔性接口乙型承插口管 图号 LY—02 页次 02 ×××××××××××有限公司 柔性接口丙型承插口管 编制 年 月 日 校核 年 月 日 批准 年 月 日 钢筋混凝土排水管 柔性接口丙型承插口管 图号 LY—03 页次 03 ×××××××××××有限公司 柔性接口甲型、乙型、丙型承插口管尺寸允许偏差 mm 公称内径 D0 产品等级 管子尺寸 接口尺寸 D0 t L D3 L1 D1 D2 L2 300～800 优等品 ＋4 －6 ＋6 －2 ＋15 －10 ±1 ±3 ±1 ±1 ±2 一等品 ＋4 －8 ＋8 －2 ＋18 －10 ±2 ＋4 －3 ±2 ±2 ±3 合格品 ＋6 －8 ＋8 －3 ＋18 －12 ±2 ＋4 －3 ±2 ±2 ±3 900～1500 优等品 ＋6 －8 ＋8 －3 ＋15 －10 ±1 ±3 ±1 ±1 ±2 一等品 ＋6 －10 ＋10 －3 ＋18 －12 ±2 ＋4 －3 ±2 ±2 ±3 合格品 ＋8 －10 ＋10 －4 ＋20 －14 ±2 ＋4 －3 ±2 ±2 ±3 编制 年 月 日 校核 年 月 日 批准 年 月 日 钢筋混凝土排水管 承插口管尺寸允许偏差 图号 LY—04 页次 04 ×××××××××××有限公司 柔性接口企口管 编制 年 月 日 校核 年 月 日 批准 年 月 日 钢筋混凝土排水管 柔性接口企口管 图号 LY—05 页次 05 ×××××××××××有限公司 柔性接口企口管尺寸允许偏差 mm 公称内径 D0 产品等级 管子尺寸 接口尺寸 D0 t L D2 L1 D1 L2 1350～1500 优等品 ＋6 －8 ＋8 －3 ＋15 －10 ±1 ±3 ±1 ±2 一等品 ...
