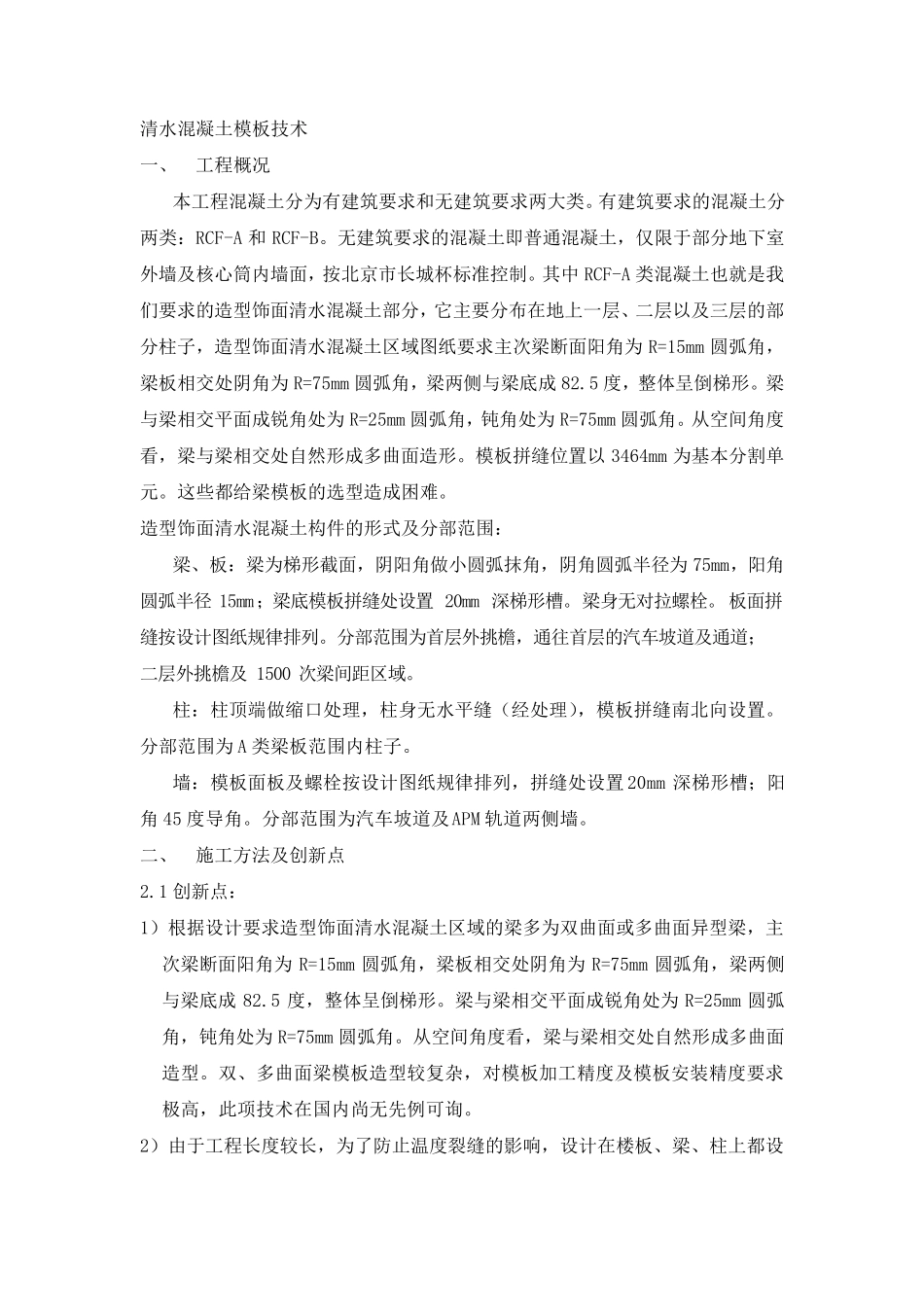

清水混凝土模板技术_第1页
1/20
清水混凝土模板技术_第2页
2/20
清水混凝土模板技术_第3页
3/20
清水混凝土模板技术 一、 工程概况 本工程混凝土分为有建筑要求和无建筑要求两大类。有建筑要求的混凝土分两类:RCF-A 和 RCF-B。无建筑要求的混凝土即普通混凝土,仅限于部分地下室外墙及核心筒内墙面,按北京市长城杯标准控制。其中 RCF-A 类混凝土也就是我们要求的造型饰面清水混凝土部分,它主要分布在地上一层、二层以及三层的部分柱子,造型饰面清水混凝土区域图纸要求主次梁断面阳角为 R=15mm 圆弧角,梁板相交处阴角为 R=75mm 圆弧角,梁两侧与梁底成 82.5 度,整体呈倒梯形。梁与梁相交平面成锐角处为 R=25mm 圆弧角,钝角处为 R=75mm 圆弧角。从空间角度看,梁与梁相交处自然形成多曲面造形。模板拼缝位置以 3464mm 为基本分割单元。这些都给梁模板的选型造成困难。 造型饰面清水混凝土构件的形式及分部范围: 梁、板:梁为梯形截面,阴阳角做小圆弧抹角,阴角圆弧半径为 75mm,阳角圆弧半径15mm;梁底模板拼缝处设置 20mm 深梯形槽。梁身无对拉螺栓。板面拼缝按设计图纸规律排列。分部范围为首层外挑 檐 ,通往 首层的汽 车 坡 道 及通道 ;二层外挑 檐 及 1500 次梁间距 区域。 柱:柱顶 端 做缩 口 处理 ,柱身无水平缝( 经 处理 ),模板拼缝南 北向 设置。分部范围为 A 类梁板范围内柱子。 墙:模板面板及螺栓按设计图纸规律排列,拼缝处设置 20mm 深梯形槽;阳角 45 度导 角。分部范围为汽 车 坡 道 及APM 轨 道 两侧墙。 二、 施 工方 法 及创 新 点 2.1 创 新 点 : 1) 根 据 设计要求造型饰面清水混凝土区域的梁多为双 曲面或 多曲面异 型梁,主次梁断面阳角为 R=15mm 圆弧角,梁板相交处阴角为 R=75mm 圆弧角,梁两侧与梁底成 82.5 度,整体呈倒梯形。梁与梁相交平面成锐角处为 R=25mm 圆弧角,钝角处为 R=75mm 圆弧角。从空间角度看,梁与梁相交处自然形成多曲面造型。双 、多曲面梁模板造型较 复 杂 ,对模板加 工精 度及模板安 装 精 度要求极 高 ,此 项 技术在国 内尚 无先 例 可 询 。 2) 由 于工程长度较 长,为了 防 止 温 度裂 缝的影 响 ,设计在楼 板、梁、柱上都设有结构缝,缝的宽度为100,由于许多分缝柱处于造型饰面清水混凝土区域,此部分的分缝柱需要按照造型饰面清水混凝土的要求施工,对我们施工质量,对模板加工质量,对模板支设质量要求极高。 3)根据设计要求,挑檐...
