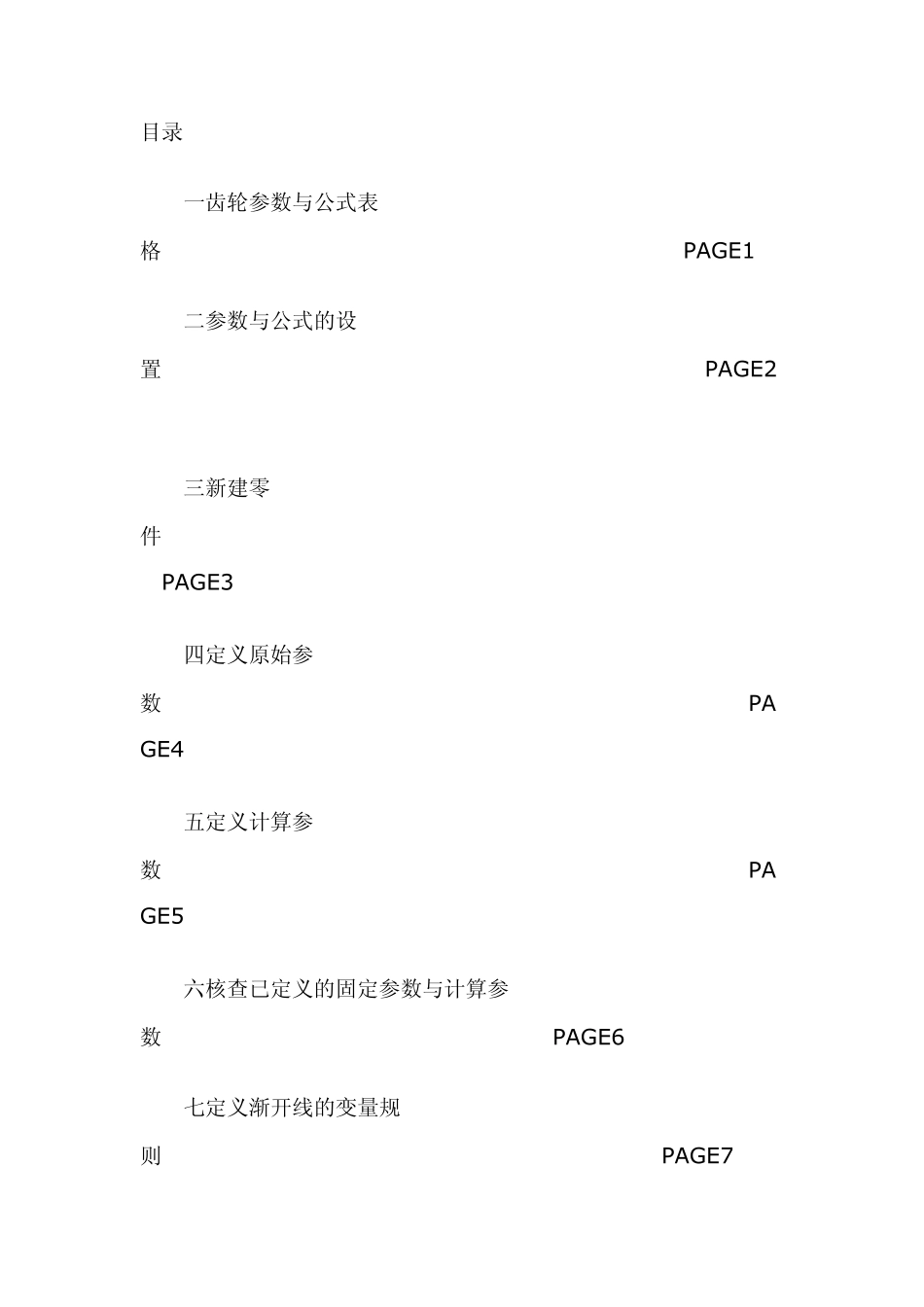

用CATIA V5来设计斜齿轮与直齿轮的参数 来源：互联网 2009 年 10 月 20 日 有0 位网友发表评论 【大 中 小】 【3D 动力网】一齿轮参数与公式表格;二参数与公式的设置 ; 三新建零件；四定义原始参数；五定义计算参数；六核查已定义的固定参数与计算参数；七定义渐开线的变量规则；八制作单个齿的几何轮廓；九创建整个齿轮轮廓；十创建齿轮实体。 目录 一齿轮参数与公式表格————————————————————————PAGE1 二参数与公式的设置—————————————————————————PAGE2 三新建零件—————————————————————————————PAGE3 四定义原始参数———————————————————————————PAGE4 五定义计算参数———————————————————————————PAGE5 六核查已定义的固定参数与计算参数——————————————————PAGE6 七定义渐开线的变量规则———————————————————————PAGE7 八制作单个齿的几何轮廓———————————————————————PAGE8 九创建整个齿轮轮廓—————————————————————————PAGE16 十创建齿轮实体———————————————————————————PAGE17 一、齿轮参数与公式表格 序号 参数 类型或单位 公式 描述 1 a 角度(deg) 标准值：20deg 压力角：（10deg≤a≤20deg） 2 m 长度(mm) —— 模数 3 z 整数 —— 齿数（5≤z≤200） 4 p 长度(mm) m*PI 齿距 5 ha 长度(mm) m 齿顶高=齿顶到分度圆的高度 6 hf 长度(mm) ifm1.25，hf=m*1.25； elsehf=m*1.4 齿根高=齿根到分度圆的深度 7 rp 长度(mm) m*z/2 分度圆半径 8 ra 长度(mm) rp+ha 齿顶圆半径 9 rf 长度(mm) rp-hf 齿根圆半径 10 rb 长度(mm) rp*cos(a) 基圆半径 11 rr 长度(mm) m*0.38 齿根圆角半径 12 t 实数 0≤t≤1 渐开线变量 13 xd 长度(mm) rb*(cos(t*π)+sin(t*π)*t*π) 基于变量t 的齿廓渐开线X 坐标 14 yd 长度(mm) rb*(sin(t*π)-cos(t*π)*t*π) 基于变量t的齿廓渐开线X 坐标 15 b 角度(deg) —— 斜齿轮的分度圆螺旋角 16 L 长度(mm) —— 齿轮的厚度 （在定义计算参数中舔加公式时，可以直接复制公式：注意单位一致） 二、参数与公式的设置 三、新建零件...
