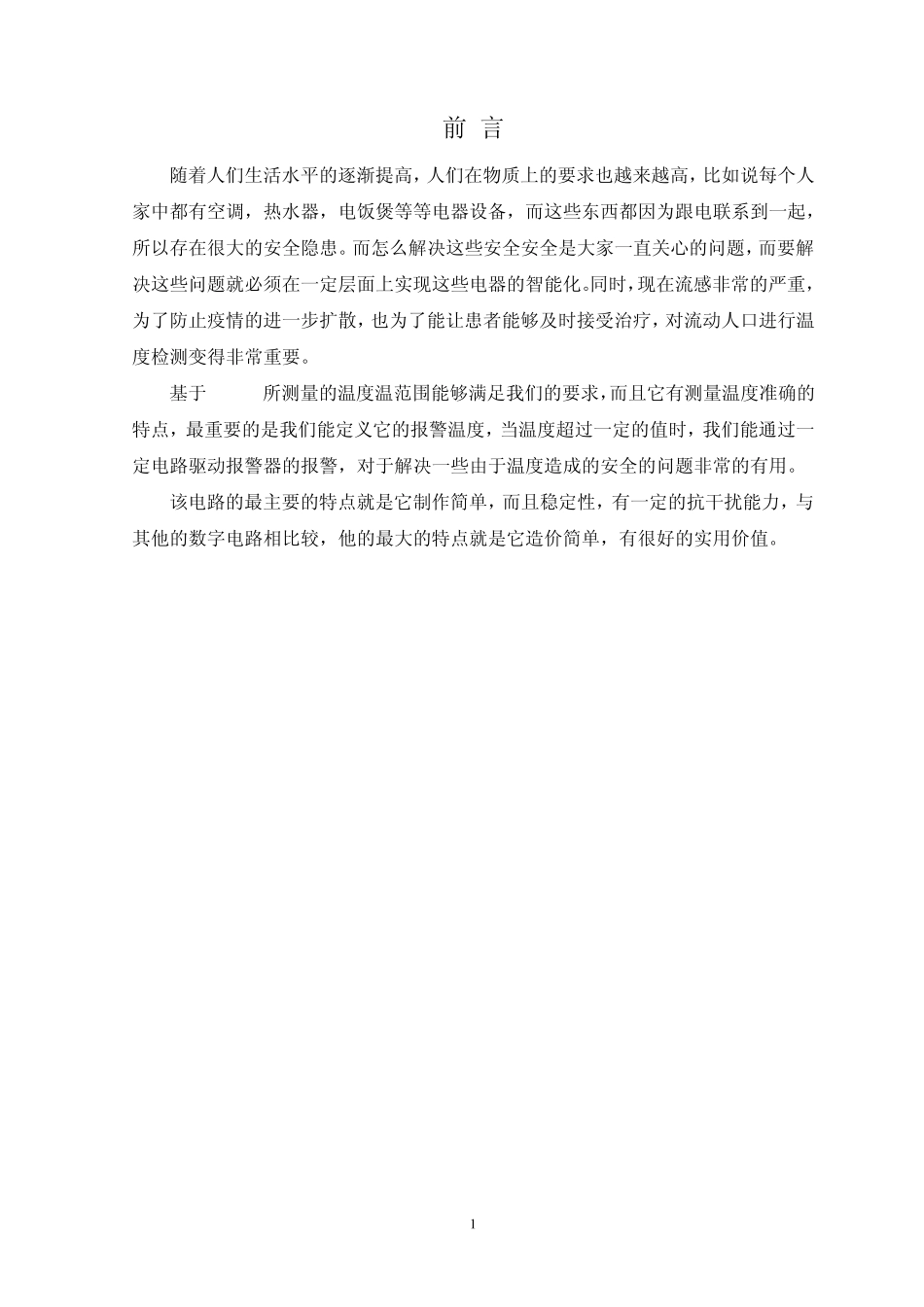

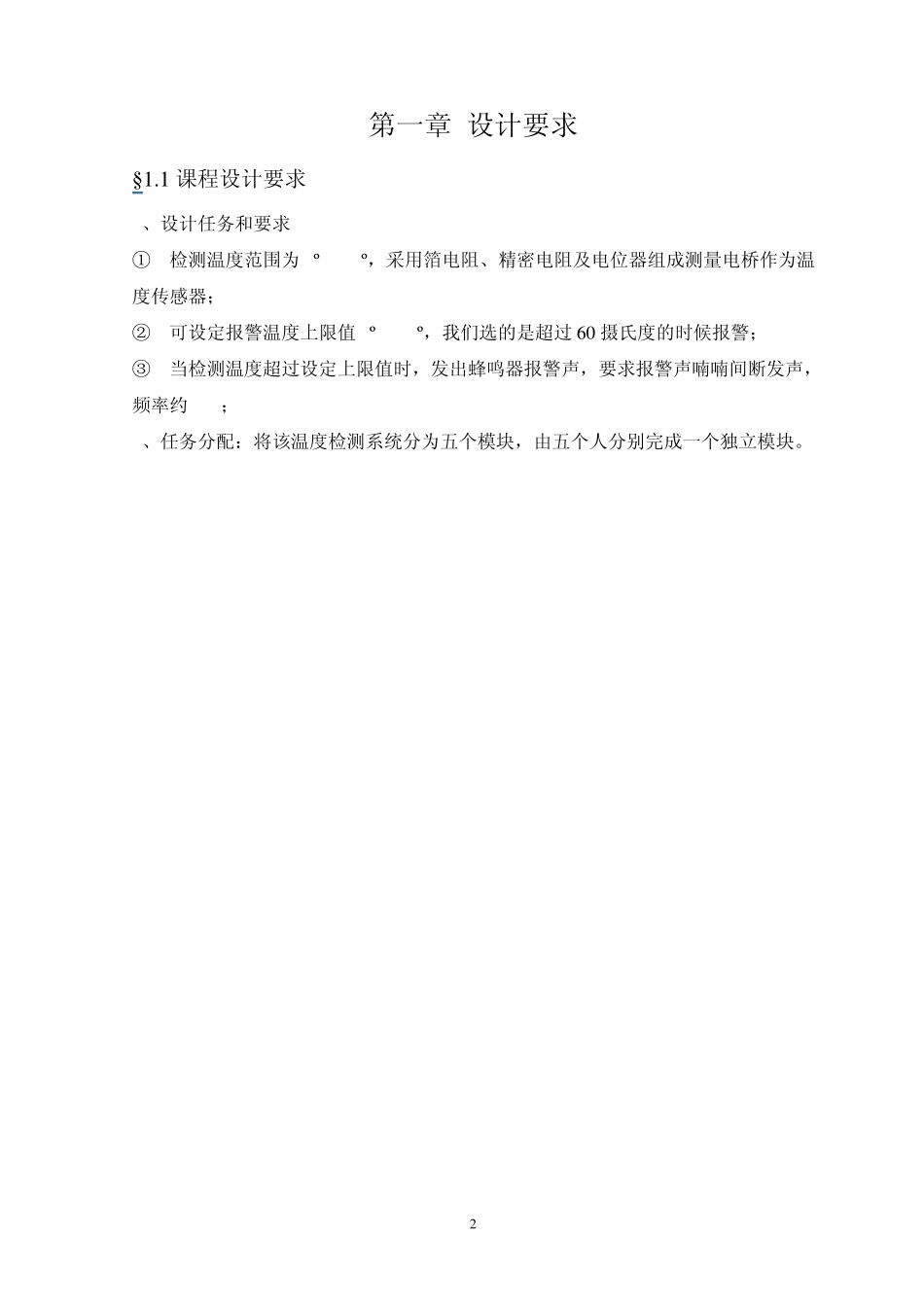

1 前 言 随着人们生活水平的逐渐提高，人们在物质上的要求也越来越高，比如说每个人家中都有空调，热水器，电饭煲等等电器设备，而这些东西都因为跟电联系到一起，所以存在很大的安全隐患。而怎么解决这些安全安全是大家一直关心的问题，而要解决这些问题就必须在一定层面上实现这些电器的智能化。同时，现在流感非常的严重，为了防止疫情的进一步扩散，也为了能让患者能够及时接受治疗，对流动人口进行温度检测变得非常重要。 基于 PT100所测量的温度温范围能够满足我们的要求，而且它有测量温度准确的特点，最重要的是我们能定义它的报警温度，当温度超过一定的值时，我们能通过一定电路驱动报警器的报警，对于解决一些由于温度造成的安全的问题非常的有用。 该电路的最主要的特点就是它制作简单，而且稳定性，有一定的抗干扰能力，与其他的数字电路相比较，他的最大的特点就是它造价简单，有很好的实用价值。 2 第一章 设计要求 §1.1 课程设计要求 1、设计任务和要求 ① 检测温度范围为 0º~100 º，采用箔电阻、精密电阻及电位器组成测量电桥作为温度传感器； ② 可设定报警温度上限值 0º~100 º，我们选的是超过 60 摄氏度的时候报警； ③ 当检测温度超过设定上限值时，发出蜂鸣器报警声，要求报警声喃喃间断发声，频率约 1Hz； 2、任务分配：将该温度检测系统分为五个模块，由五个人分别完成一个独立模块。 3 第二章 系统组成及工作原理 § 2 .1 温度采集和放大 首先，通过温度传感器(PT100,I<35MA)将温度模拟信号转化成一定的电信号，由于这个信号是一个相对较小和变化相对缓慢的信号，此时就需要一个对该信号放大的电路，考虑到有一定的干扰信号，而又要避免对干扰信号的放大，所以我们将采取差分放大电路，通过理伦计算当温度100的时候，对应的电信号最大，约等于0.15，所以我们的差分放大倍数在30-100内可调节。 § 2 .2 信号的过滤 信号采集和放大处理好了，我们知道任何一个信号的采集都会夹杂着一些干扰信号，所以这个时候要对这个信号进行过滤了，而我们需要的信号是一个变化很缓慢的信号，所以我们选择 2阶低通滤波器，上限频率约为 100HZ，根据 fh=1/2piRC，于是我们取R=5.1k，C=0.33uF. § 2 .3 信号的控制 如图所示我们用到的是最普通的比较器，通过设定相应的阈值（0-5.6V可调），然后与采集到的信号做比较，当大于设置的信号时输出低电平，当小于设置的信号输出高电平。其中...
